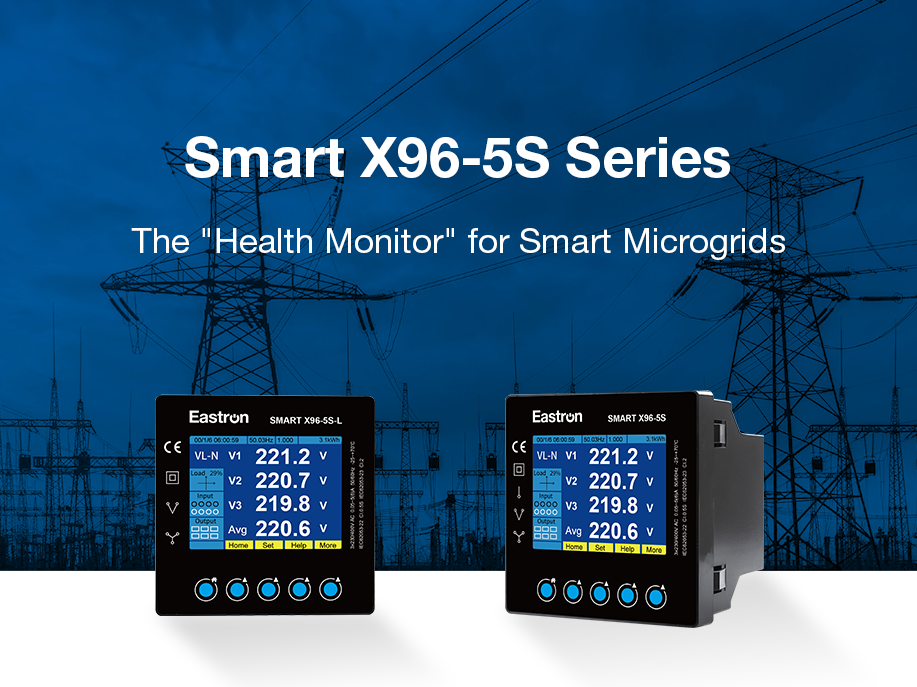

Smart X96-5S-Serie: Der „Health Monitor“ für Smart Microgrids

Behebung der Schwachstellen bei der Microgrid-Überwachung

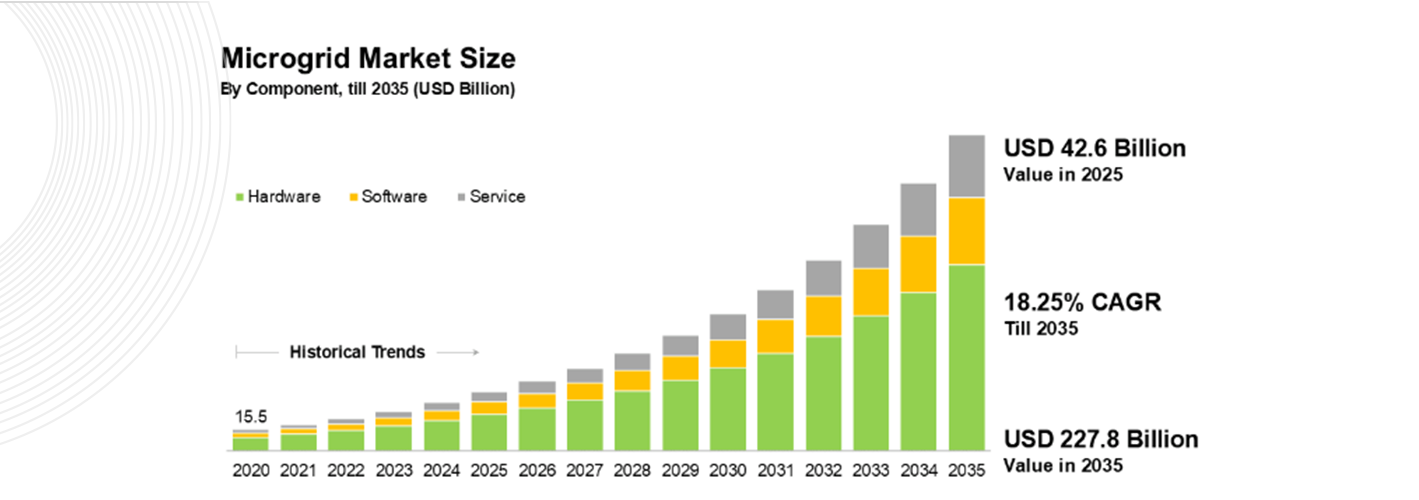

Da die industrielle Dekarbonisierung weltweit voranschreitet, werden intelligente Mikronetze zu einer entscheidenden Infrastruktur für einen nachhaltigen Betrieb. Laut Microgrid Market Report 2025-2035 wird der weltweite Microgrid-Markt voraussichtlich von 42,6 Milliarden US-Dollar im Jahr 2025 auf 227,8 Milliarden US-Dollar im Jahr 2035 wachsen, was einer durchschnittlichen jährlichen Wachstumsrate von 18,25 % im Prognosezeitraum entspricht. Dennoch bleiben wichtige Herausforderungen bestehen:

• Steigende harmonische Verzerrungen durch verteilte Energieressourcen (DERs) wie Solarenergie/Speicherung
• Häufige Spannungseinbrüche/-anstiege gefährden die Gerätesicherheit
• Unzureichende Datengranularität herkömmlicher Smart Meter zur Energieoptimierung

Energy Monitor weist darauf hin, dass Standardmessgeräte nicht in der Lage sind, die für moderne Mikronetze erforderliche umfassende Analyse der Stromqualität zu liefern – was einen dringenden Bedarf an professionellen Überwachungslösungen schafft.

Die entscheidende Rolle von Netzqualitätsanalysatoren

Netzqualitätsanalysatoren fungieren als „Gesundheitsmonitore“ elektrischer Systeme – und unterscheiden sich grundlegend von einfachen intelligenten Messgeräten. Während herkömmliche Zähler den Verbrauch verfolgen, führen PQAs umfassende Diagnosen durch:

• Lokalisieren Sie Verzerrungsquellen durch harmonische Analyse 63. Ordnung
• Erfassen Sie Spannungs-/Stromtransienten (Einbrüche, Spannungsspitzen, Unterbrechungen)
• Quantifizieren Sie kritische Parameter: THD (Total Harmonic Distortion), TDD (Total Demand Distortion), Phasenunsymmetrie
• Ermöglichen Sie eine vorausschauende Wartung durch die Identifizierung von Verschlechterungsmustern

Diese Fähigkeiten sind für moderne Mikronetze, die erneuerbare Energien integrieren, von entscheidender Bedeutung, wo eine instabile Stromqualität zu Geräteschäden, behördlichen Strafen und Energieverschwendung führt.

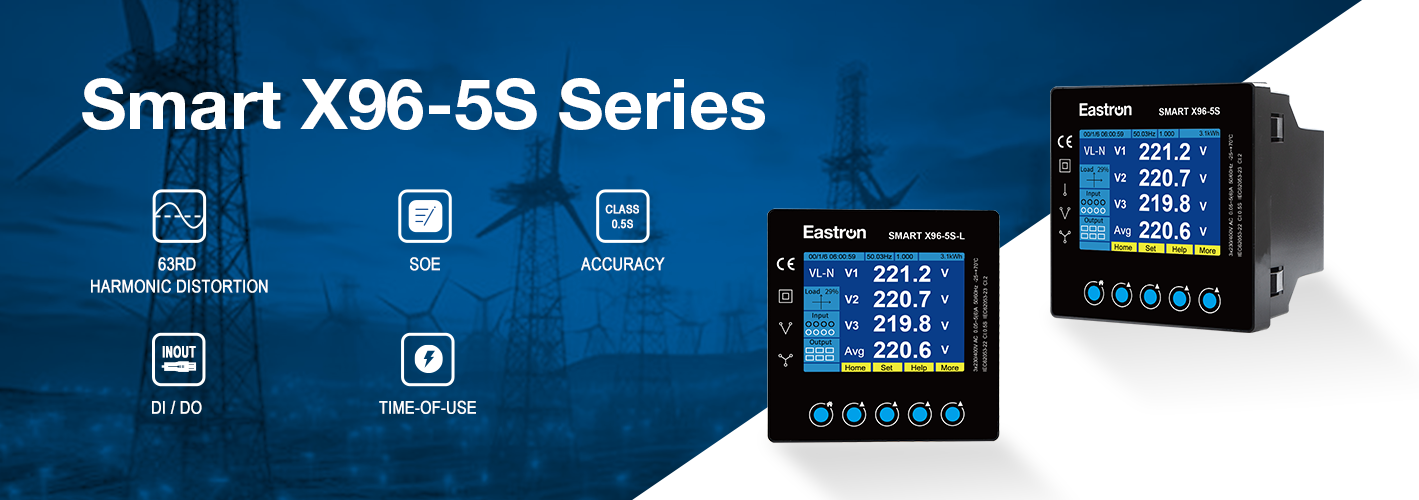

Kernfunktionen der Eastron Smart X96-5S-Serie

Smart X96-5S und Smart

Präzisionsüberwachung

• Hochpräzise Messung: Genauigkeit der Klasse 0,5 S/0,2 S mit branchenführender Datenzuverlässigkeit
• Harmonische Analyse: Unterstützt die Überwachung harmonischer Verzerrungen bis zur 63. Ordnung für eine umfassende Bewertung der Netzqualität
• Spitzenwerterfassung: Erfasst automatisch Echtzeit-Spitzenwerte (Max/Min) von Strom/Spannung, Wirkleistung, Leistungsfaktor und harmonischen Parametern
• Wellenformaufzeichnung: Erfasst Wellenformen von 3-Phasen-Spannungen und 3-Phasen-Strömen und liefert wichtige Beweise für die Fehlerdiagnose

Effizientes Management

• Time-of-Use Energy Tracking: Konfiguriert Multitarifprofile mit 6 unterstützten Zonen und 10 Zeitfenstern und ermöglicht so eine Kostenoptimierung durch dynamische Tarifausrichtung
• Flexible Steuerung: Implementiert DI/DO-Funktionen und löst bei kritischen Ereignissen, einschließlich Phasenausfall oder Überstromfehlern, sofortige Alarme aus

Wartungssicherung

• Schwellenwertalarme: Überwacht 24 Eingangskanäle über konfigurierbare Schwellenwerte, reagiert auf kritische Ereignisse und mindert Risiken für Ausrüstung und Personal
• Ereignisverfolgung: Unterstützt 30 SOE-Datensätze und erfasst kritische Betriebs-/Alarmchronologien zur Unterstützung der Grundursachendiagnose

Smart X96-5S-L: Erweiterte Sicherheitsfunktionen

Verbesserter Schutz, der über die Funktionen des Basismodells hinausgeht:

• Temperaturerkennung: Überwacht die Temperatur an definierten kritischen Punkten, löst Alarme bei Übertemperaturzuständen aus und verhindert Geräteschäden
• Leckstromüberwachung: Dedizierte Schnittstellen für Leckstromtransformatoren ermöglichen die Erkennung von Leckströmen und Alarme, wodurch das Risiko von Stromschlägen für das Personal verringert wird

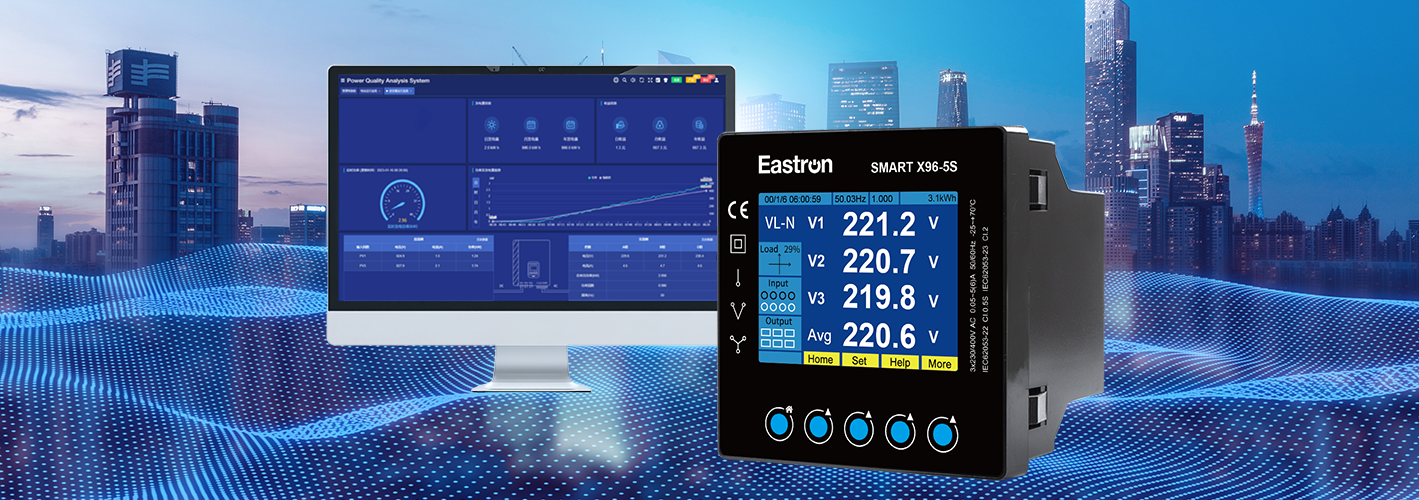

Präzises datengesteuertes Energiemanagement

Inmitten des rasanten Wachstums des Marktes für industrielle intelligente Mikronetzgeräte bieten die Stromqualitätsanalysatoren der Serie Eastron® Smart

Unabhängig davon, ob der Basis-Smart X96-5S für die Routineüberwachung oder der erweiterte Smart

Greifen Sie auf professionelle Ressourcen zu: Entdecken Sie Auswahlhilfen für Leistungsanalysatoren und intelligente Mikronetzlösungen von Eastron!
