CT oder Rogowski-Spule? Ein umfassender Leitfaden zum Hochstrommesszubehör von Eastron

Bei der Auswahl von Strommesszubehör für Smart-Meter-Anwendungen hängt die Auswahl oft von den spezifischen Anforderungen des Projekts ab. Faktoren wie der aktuelle Bereich, der verfügbare Installationsraum und die Kompatibilität der Zählerschnittstellen beeinflussen alle die endgültige Auswahl.
Welche Eigenschaften haben Standard-Stromwandler, Miniatur-Stromwandler und Rogowski-Spulen? Wie sollte man für unterschiedliche Anwendungsszenarien das Richtige auswählen? Von Installationen auf engstem Raum bis hin zur Ultrahochstromüberwachung deckt die ESCT-Serie von Eastron ein breites Spektrum an Stromerfassungsanforderungen ab. Lassen Sie uns untersuchen, wie Sie das richtige Produkt für bestimmte Anwendungen anpassen können.

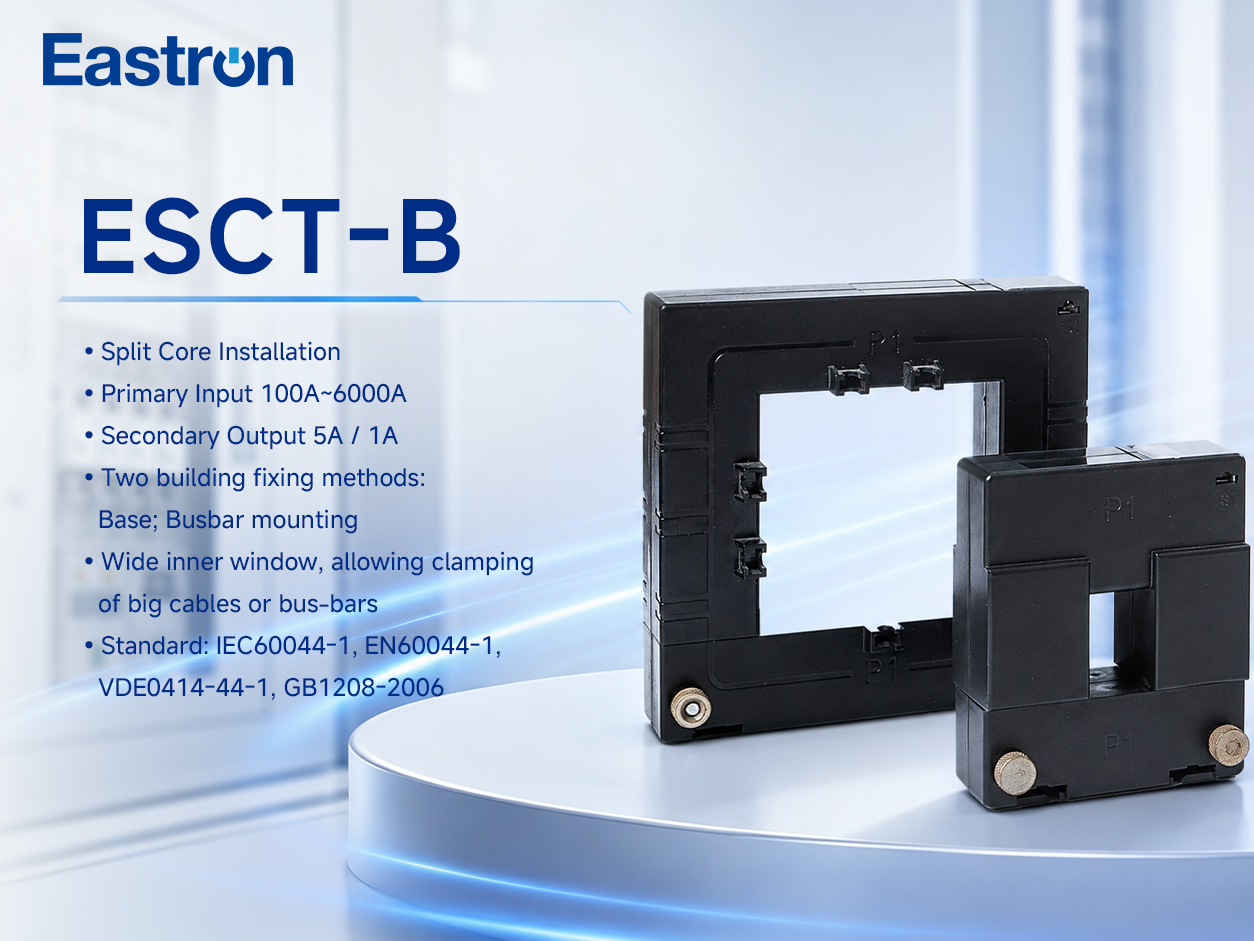

ESCT-B-Serie | Hochstrom-Split-Core-CT

Empfohlene Anwendungen
Kommerzielle und industrielle Energiespeicher | Große Stromverteilerschränke | Industrieausrüstung

Produktvorteile
Unterstützt Primärstromeingänge von 100 A bis 6000 A;
Der Sekundärausgang unterstützt 5 A/1 A und ist mit Geräten kompatibel, die für herkömmliche Stromeingänge ausgelegt sind.
Design mit großer Öffnung, geeignet für die Installation mit großen Kabeln oder Sammelschienen;
Unterstützt sowohl die Sockelmontage als auch die Sammelschienenmontage und ermöglicht so eine flexible Installation je nach Standortbedingungen.

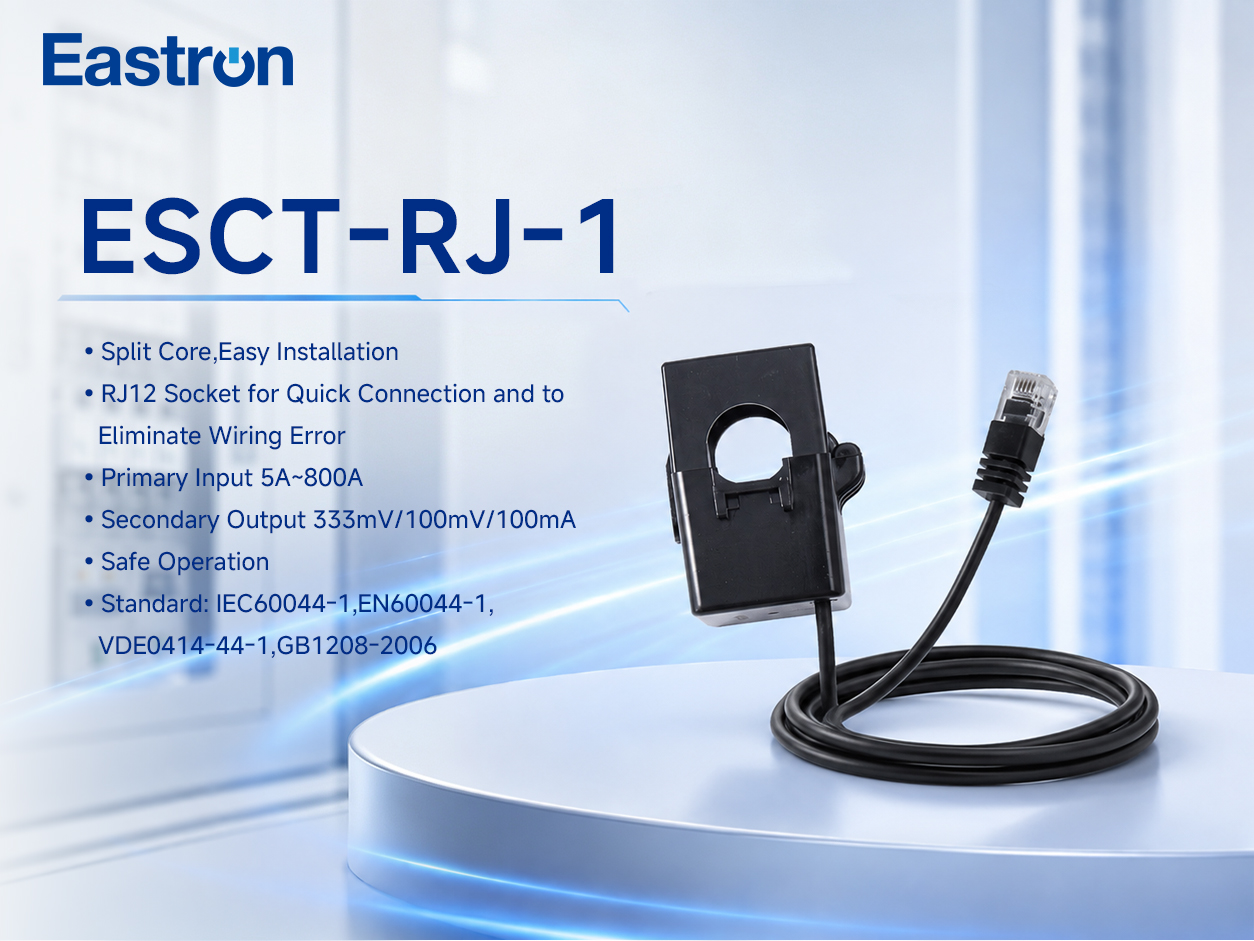

ESCT-RJ-1-Serie | Quick-Connect-Split-Core-CT

Empfohlene Anwendungen

Smart-Meter-Zubehör | Energieüberwachungssysteme | Projekte zur Überwachung der Stromverteilung

Produktvorteile

Das Split-Core-Design ermöglicht die Installation, ohne die vorhandene Verkabelung zu trennen;

Ausgestattet mit einer RJ12-Schnittstelle für schnelle Verbindung und weniger Verkabelungsfehler vor Ort;

Unterstützt mehrere Ausgangsoptionen: 100 mV, 100 mA und 333 mV;

Deckt einen Strommessbereich von 5A bis 1200A ab.

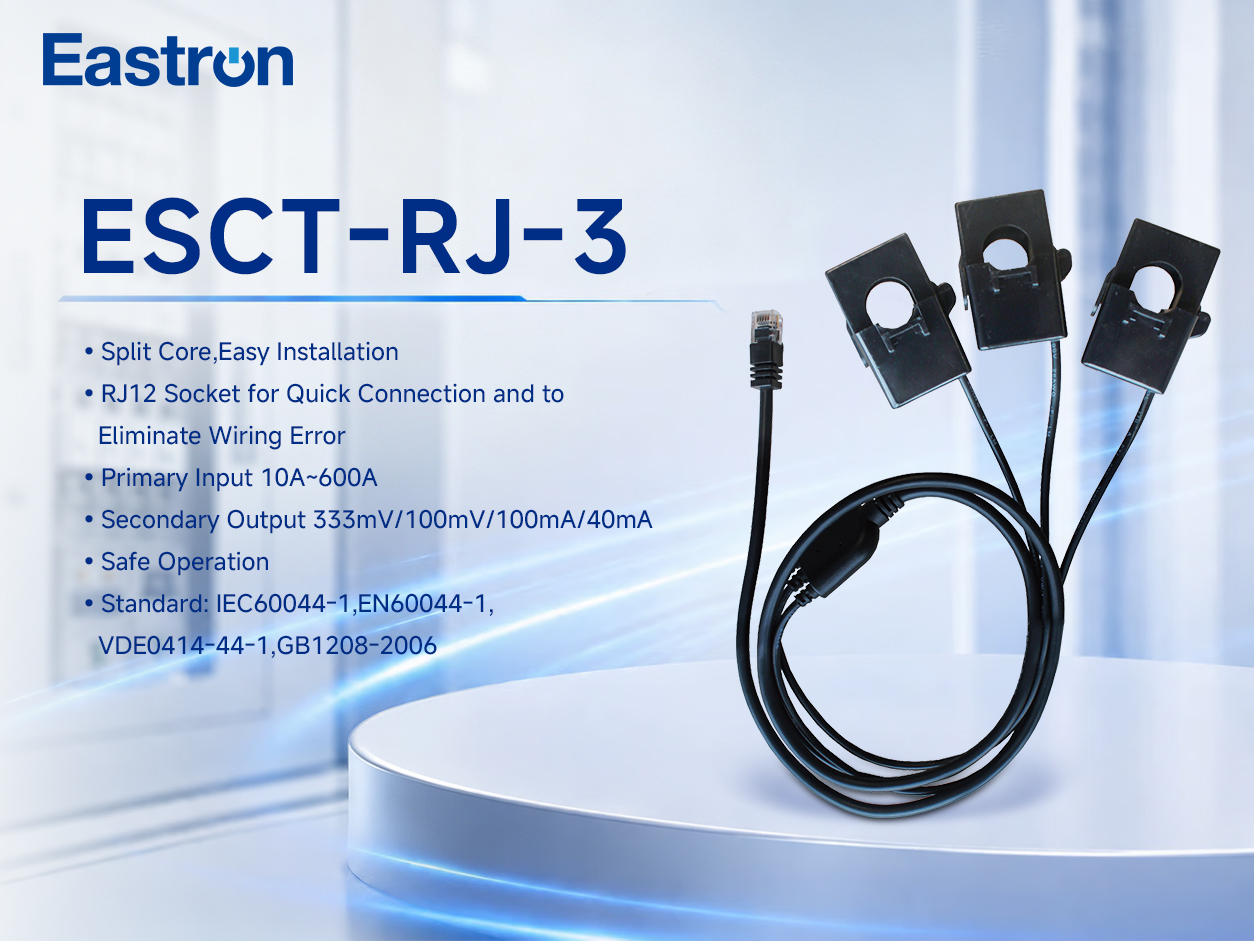

ESCT-RJ-3-Serie | Dreiphasiger integrierter CT

Empfohlene Anwendungen
Dreiphasige Stromverteilungssysteme | Smart-Meter-Integration | Dreiphasiges Energiemonitoring

Produktvorteile

Das integrierte dreiphasige CT-Design reduziert den Installationsaufwand vor Ort.

Verwendet RJ12-Anschlüsse für eine schnelle und einfache Verbindung;

Unterstützt Strommessungen im Bereich von 5 A bis 600 A;

Zu den Ausgangsoptionen gehören 333 mV, 100 mV, 100 mA und 40 mA, wodurch die Kompatibilität mit verschiedenen Datenerfassungsgeräten gewährleistet ist.

ESCT-TA/TU-Serie | Flexible Rogowski-Spule

Empfohlene Anwendungen
Intelligente Stromverteilerschränke | Gebäudeenergiemanagement | Überwachung kleiner Geräte

Produktvorteile

Kompaktes Split-Core-Design, geeignet für Installationen mit begrenztem Platzangebot;

Die ESCT-TA-Serie unterstützt Strommessungen von 5 A bis 630 A mit 100 mA/40 mA-Ausgängen;

Die ESCT-TU-Serie unterstützt Strommessungen von 5 A bis 600 A mit 333 mV/100 mV-Ausgängen;

Mehrere Ausgangsspezifikationen verfügbar für eine einfache Integration mit verschiedenen Smart Metern.

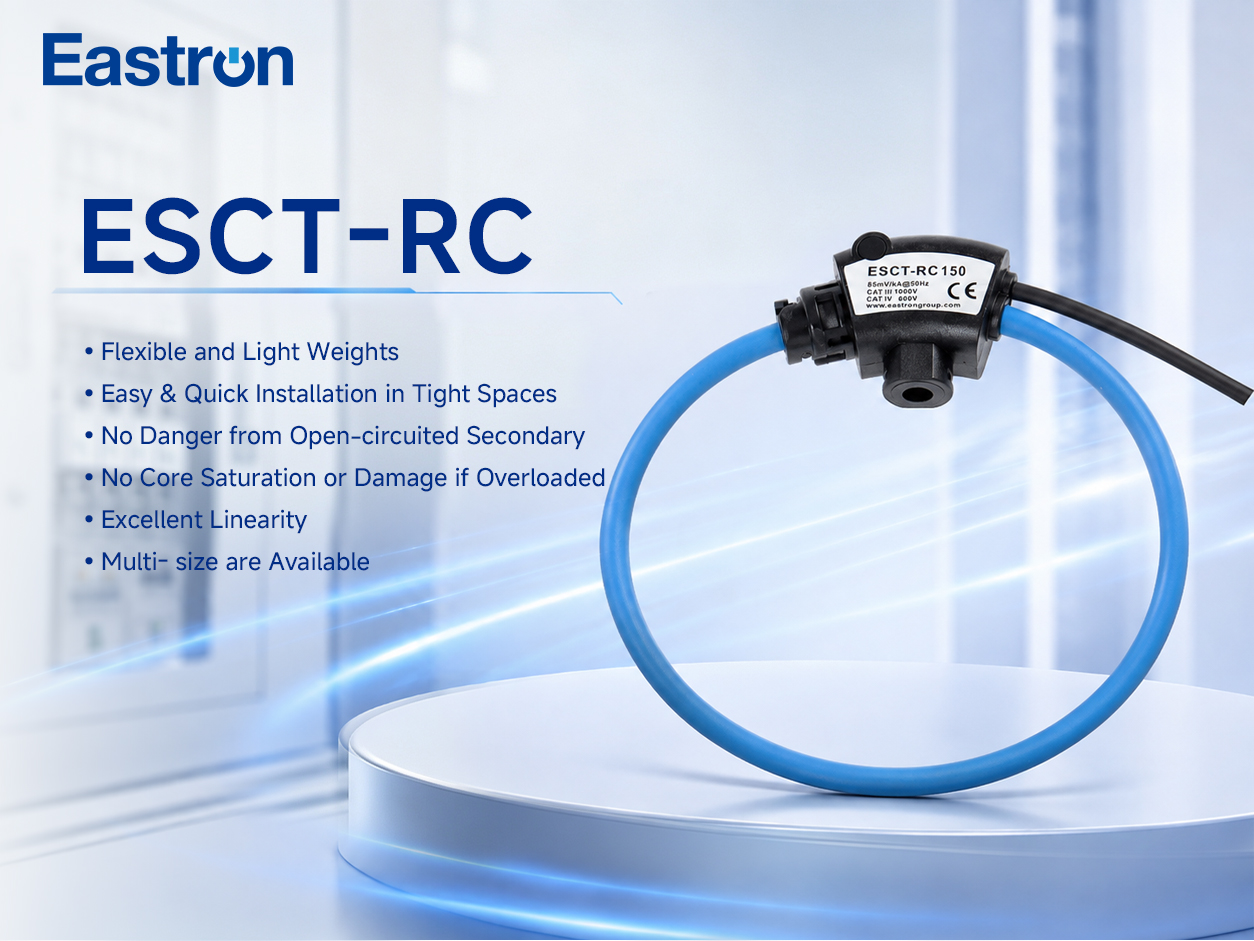

ESCT-RC-Serie | Miniatur-Split-Core-CT

Empfohlene Apps
Ultragroße Stromüberwachung | Prüfung von Energieanlagen | Komplexe Installationsumgebung

Produktvorteile

Unterstützt einen Strommessbereich von 10 A bis 100 kA;

Flexibles Spulendesign kann sich flexibel an komplexe Einbauräume anpassen;

Es besteht keine Gefahr einer Sekundärunterbrechung und es besteht kein Problem der Eisenkernsättigung.

Sie sind in verschiedenen Größen erhältlich und können entsprechend den Anforderungen vor Ort ausgewählt werden.

Abdeckung verschiedener Szenarien, um ein breites Spektrum an Anforderungen zu erfüllen

In realen Projekten ist kein einzelnes Strommesszubehör für jedes Szenario geeignet. Die Wahl zwischen einem Stromwandler (CT) und einer Rogowski-Spule erfordert eine umfassende Bewertung auf der Grundlage des Strombereichs, der Installationsbedingungen und der Smart-Meter-Schnittstelle.

Die Eastron ESCT-Serie deckt ein breites Spektrum an Strommessanwendungen ab und ermöglicht eine flexible Integration mit intelligenten Messgeräten und Energieüberwachungssystemen, um spezifischen Projektanforderungen gerecht zu werden.
