Leitfaden für Solar-PV-Messgeräte: Was es tut, Unterschiede und wie man eines auswählt

Stellen Sie sich vor, Sie nehmen eine Solaranlage auf dem Dach in Betrieb und beobachten dann, wie die Exportwerte steigen, obwohl der Standort eigentlich im Null-Export-Modus laufen soll. Der Wechselrichter ist korrekt konfiguriert. Der Stromwandler hat die richtige Größe. Die Controller-Parameter sehen normal aus. Der Fehler liegt oft an einer überraschend kleinen Komponente: dem Messgerät.

A Solar-PV-Zähler ist nicht nur ein Wattstundenzähler mit Solarlabel. Es ist die Messkomponente, die dem Rest des Systems mitteilt, ob Energie von der Anlage in das Gebäude oder zurück ins Netz fließt. Es muss die Richtung erkennen, schnell aktualisieren, mit einer Steuerung kommunizieren und sicher an der PV-Anlage oder am Netzanschluss sitzen.

Kurz gesagt, wenn Sie eine genaue Erzeugungsberichterstattung, eine Abrechnung der Einspeisevergütungen oder eine stabile Null-Export-Kontrolle wünschen, dann ist die Der PV-Zähler ist genauso wichtig wie der Wechselrichter . Hier erfahren Sie, was es tatsächlich leistet, wie es sich von einem normalen Verbrauchsmessgerät unterscheidet und wie Sie eines ohne teure Überraschungen auswählen.

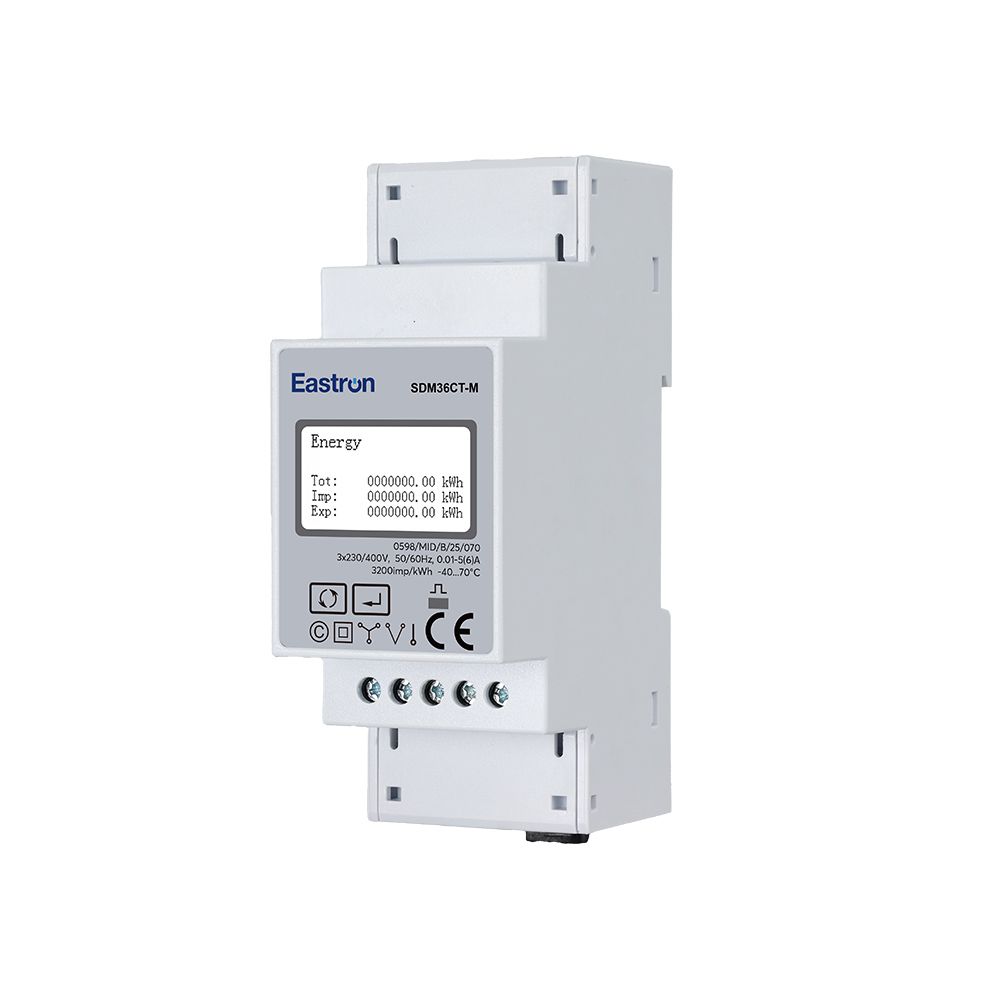

Was ist ein Solar-PV-Messgerät?

Ein Solar-PV-Zähler ist ein Energiezähler, der für die PV-Seite einer Elektroanlage konfiguriert ist. Je nachdem, wo Sie es installieren, kann es die von der PV-Anlage erzeugte Energie, die an das Versorgungsunternehmen exportierte Energie, die vom Versorgungsunternehmen importierte Energie oder alle drei messen. Die meisten modernen PV-Zähler zählen nicht nur Kilowattstunden: Sie messen auch Wirkleistung, Spannung, Strom, Frequenz und Leistungsfaktor und stellen diese Werte über Modbus, Impuls, WLAN oder andere Kommunikationsausgänge zur Verfügung.

Im Gegensatz zu einem einfachen Verbrauchszähler wird von einem PV-Zähler in der Regel erwartet, dass er Wirkenergie erfasst beide Richtungen . Aus diesem Grund verfügen viele PV-Zähler über separate Register für Import und Export. Ohne diese Richtungsinformationen kann ein Zero-Export-Controller nicht wissen, ob der erzeugte Strom vor Ort bleibt oder in das Netz fließt.

In einem Null-Export-System wird der Zähler typischerweise am Netzanschlusspunkt platziert. Es sendet Import- und Export-Leistungswerte an einen Controller, der dann den Wechselrichterausgang anpasst. Bei einem Einspeisevergütungssystem kann ein zweiter Zähler am Wechselrichterausgang angebracht werden, um zu überprüfen, wie viele Kilowattstunden die Anlage tatsächlich erzeugt hat.

Wenn Sie typische Installationspunkte sehen möchten, bevor Sie Hardware auswählen, ist Eastron's Seite mit Solar-PV-Zero-Export-Messanwendungen gibt einen nützlichen Überblick darüber, wo diese Messgeräte sowohl auf der AC- als auch auf der DC-Seite eines Systems platziert sind.

PV-Zähler vs. Verbrauchszähler

Der praktische Unterschied zwischen einem PV-Zähler und einem Verbrauchszähler liegt im Messpunkt und der Messrichtung. Ein Verbrauchszähler dient zur Messung des Energieverbrauchs einer Last. Es befindet sich hinter dem Versorgungsnetz, häufig in Verteilertafeln, und muss die Energie normalerweise nur in eine Richtung zählen. Im Gegensatz dazu muss ein PV-Zähler je nach Installationsort die Produktion, den Export oder den Import messen und den Stromfluss in beide Richtungen ohne Genauigkeitsverlust verarbeiten.

Die Verwendung eines einfachen Verbrauchszählers als PV-Zähler kann zu genau den Fehlern führen, die Installateure vor Ort sehen: Der Zähler meldet den gesamten Energiefluss, kann dem Regler jedoch nicht mitteilen, in welche Richtung er fließt. In einem Net-Metering-Setup kann dies zu einer Über- oder Unterabrechnung oder zu einem Controller führen, der nie aufhört zu jagen.

Haupttypen von Solar-PV-Zählern

Es gibt keinen Solar-PV-Zähler, der für jedes Projekt passt. Die richtige Wahl hängt von der Phasenkonfiguration, dem maximalen Strom, dem erforderlichen Kommunikationsprotokoll und dem regulatorischen Umfeld ab.

Einphasen- oder Dreiphasenzähler

In Wohnanlagen werden häufig einphasige PV-Zähler eingesetzt, insbesondere wenn sowohl der Netzanschluss als auch der Wechselrichterausgang einphasig sind. Gewerbliche Anlagen und viele moderne Drehstromwechselrichter benötigen einen Drehstromzähler. Wenn Sie einen dreiphasigen Einspeiseanschluss mit einem Einphasenzähler messen, verpassen Sie die auf den anderen Phasen fließende Energie und Ihre Exportdaten sind falsch.

Für ein kleineres System a Einphasiger Null-Export-Solar-PV-Zähler mit 50-ms-Datenaktualisierung ist eine praktische Wahl, da es eine schnelle Reaktion mit Modbus-Kommunikation für die Controller-Integration verbindet.

SDM230-NMI DIN-Schienen-Einphasen-Multifunktions-Solar-PV/Zero-Export-Messgerät mit Eastron ist China SDM230-NMI Din Rail Einphasen-Multifunktions-Solar-PV/Zero-Export-Messgerät mit 50 ms Datenaktualisierung Hersteller und Kunden... Produkt anzeigen →

Direkt angeschlossene oder CT-betriebene Zähler

Direkt angeschlossene Zähler führen den vollen Laststrom durch den Zähler. Sie sind für Lasten oder Wechselrichter bis 100 A üblich und benötigen keine externen Stromwandler. Bei größeren Systemen ist ein stromwandlerbetriebener Zähler sicherer und flexibler, da der Zähler einen reduzierten Strom von externen Stromwandlern misst, normalerweise 5 A oder 1 A sekundär, während die Stromwandler auf den Hauptleiter abgestimmt sind.

Wenn Sie ein dreiphasiges kommerzielles Array messen, a Dreiphasen-CT-angeschlossener Solar-PV-Zähler für die PV-Messung ermöglicht die Anpassung der CT-Verhältnisse an den tatsächlichen Installationsstrom, was praktischer ist, als bei großen Stromkreisen den vollen Strom durch das Messgerät laufen zu lassen.

SEM3-M-2 RS485 CT-Anschluss Dreiphasen-DIN-Schienen-Energiezähler für PV-Messung M Eastron ist ein dreiphasiger DIN-Schienen-Energiezähler mit SEM3-M-2-RS485-CT-Anschluss in China für PV-Messhersteller und kundenspezifische Zulieferer, Fabrik... Produkt anzeigen →

Kommunikationsmöglichkeiten

Ein PV-Zähler mit nur einem Impulsausgang kann die Erzeugung überwachen, ist jedoch nicht ideal für die Null-Export-Steuerung, da der Controller Impulse zählen und die Leistung berechnen muss, was die Latenz erhöht. RS485-Modbus ist die häufigste Wahl für die Controller-Integration, da es direkte Leistungsmesswerte in Watt liefert und eine schnelle Abfrage unterstützt. Wi-Fi und LoRaWAN sind nützlich für die Fernüberwachung, während Ethernet/Modbus TCP in Rechenzentren oder größeren kommerziellen Projekten üblich ist, bei denen es auf Geschwindigkeit und Netzwerkintegration ankommt.

Worauf Sie beim Kauf eines Solar-PV-Messgeräts achten sollten

Sobald Sie den Phasentyp, den Strombereich und den Kommunikationsausgang kennen, besteht der nächste Schritt darin, die Spezifikationen zu überprüfen, die bestimmen, ob das Messgerät unter realen Betriebsbedingungen zuverlässig funktioniert.

Genauigkeit und Compliance

Die meisten Messgeräte mit Überwachungsqualität sind Klasse 1 oder Klasse 0,5S. Wenn der Zähler zur Abrechnung der Einspeisevergütung verwendet wird, wählen Sie einen Zähler mit einer gesetzlichen Eichzulassung. Wenn Ihr Projekt einen legalen Zähler für das Versorgungs- oder Förderprogramm erfordert, a MID-zugelassener dreiphasiger CT-Solar-PV-Zähler bietet Ihnen eine Kombination aus Abrechnungskonformität, CT-Flexibilität und Modbus-Ausgabe in einem Gerät.

SDM630MCT V2 MID-zugelassenes CT-Dreiphasen-Multifunktions-Solar-PV mit DIN-Schiene Eastron ist China SDM630MCT V2 MID-zugelassenes CT-Typ-DIN-Rail-Dreiphasen-Multifunktions-Solar-PV-/Zero-Export-Messgerät für die Herstellung von PV-Messgeräten... Produkt anzeigen →

Richtungsregister und Nettomessung

Überprüfen Sie, ob der Zähler über separate Register für importierte und exportierte Wirkenergie verfügt. Manche Billigzähler werben mit bidirektionaler Messung, erfassen aber nur die absolute Energie, das heißt erzeugte und verbrauchte Energie heben sich gegenseitig auf. Das macht eine Abrechnung und eine Null-Export-Kontrolle unmöglich. Achten Sie vor dem Kauf auf eine klare Zuordnung der Import-/Exportregister im Modbus-Protokolldokument.

Reaktionszeit

Null-Export-Systeme leben und sterben von der Messgeschwindigkeit. Wenn der Controller einen Zähler abfragt, der nur einmal pro Sekunde aktualisiert, kann es sein, dass der Wechselrichter Hunderte von Wattstunden weiter liefert, bevor er den Befehl zur Leistungsreduzierung erhält. Für moderne Zero-Export- und VPP-Anwendungen werden Messgeräte mit einer Datenaktualisierung von 50 ms zur Basis, da sie dem Controller Zeit geben, zu reagieren, bevor das Exportereignis zunimmt.

Installation und Umgebung

Überprüfen Sie die Meterbreite bei DIN-Schienenmodulen. Ein einphasiger Zähler ist oft zwei oder vier Module breit, während ein dreiphasiger Zähler vier, sieben oder mehr Module breit sein kann, je nachdem, ob er mit Stromwandler betrieben wird. Bestätigen Sie auch den Spannungsbereich der Hilfsversorgung. Viele PV-Zähler versorgen sich selbst über den Messkreis, einige Modelle mit Kommunikationsausgängen erfordern jedoch möglicherweise eine separate Hilfsversorgung, um die Kommunikation aktiv zu halten, wenn die Hauptversorgung ausgeschaltet ist.

Häufige Fallstricke bei Installation und Beschaffung

Selbst ein gut ausgewählter PV-Zähler versagt, wenn die Installationsdetails falsch sind. Dies sind die Probleme, die mir bei der Inbetriebnahme am häufigsten auffallen:

1. CT-Ausrichtung umgekehrt. Ein verkehrt herum installierter Stromwandler erzeugt die korrekte Größe, aber die umgekehrte Richtung. Der Zähler meldet dann den Export als Import und der Zero-Export-Controller steuert das System in die falsche Richtung.
2. Phasenfolgefehler. Bei Dreiphasenzählern müssen die Spannungseingänge und Stromwandlereingänge denselben physikalischen Phasen entsprechen. Das Mischen von L1 und L2 führt nicht zwangsläufig zum Auslösen eines Leistungsschalters, führt jedoch zu einer falschen Gesamtleistungsanzeige.
3. Falsche Einstellung des CT-Verhältnisses. Ein 600/5 CT, der an ein für 300/5 konfiguriertes Messgerät angeschlossen ist, zeigt doppelte Werte an. Überprüfen Sie immer die CT-Verhältniseinstellung am Messgerät selbst, nicht nur das CT-Etikett.
4. Nichtübereinstimmung der Modbus-Register. Der Controller liest möglicherweise einen vorzeichenbehafteten 32-Bit-Wert, während das Messgerät einen vorzeichenlosen 32-Bit-Wert ausgibt. Dies führt zu enormen negativen Leistungsspitzen, die die Logik verwirren.
5. Langsame Abfrageschleifen. Ein Zähler mit 50-ms-Aktualisierung kann einem Controller, der alle 3 Sekunden abfragt, immer noch nicht helfen. Die gesamte Messkette muss den Geschwindigkeitsanforderungen entsprechen.

Der Lieferant ist wichtiger als Sie denken

Ein PV-Zähler ist nicht nur ein Stück Hardware; Es wird mit Datenblättern, Benutzerhandbüchern, Modbus-Registerplänen, Schaltplänen und Zertifizierungsdokumenten geliefert. Ein Lieferant, der diese Dokumente auf dem neuesten Stand hält, spart Ihnen Stunden an Engineering-Zeit während der Integration. Eastrons Ingenieur- und Fertigungshintergrund ist in seiner Produktstruktur sichtbar: Das Unternehmen unterstützt einphasige und dreiphasige Messgeräte, CT-betriebene Modelle, Rogowski-Spuleneingänge, MID/UL/ETL-Varianten und die Kommunikationsprotokolle, die Installateure tatsächlich bei PV-Projekten verwenden.

Wenn Sie für ein Solarprojekt immer noch verschiedene Messgeräte vergleichen, sind die Unterschiede in der Genauigkeitsklasse, Geschwindigkeit und Kommunikation wichtiger als Markennamen. Beginnen Sie mit dem Messpunkt und gehen Sie dann den Phasentyp, den Strombereich, die Kommunikation, die Konformität und die Aktualisierungsgeschwindigkeit durch. Wenn Sie eine allgemeinere Erinnerung zur Zählerauswahl benötigen, unsere Leitfaden zur Auswahl des richtigen Energiezählers deckt dieselben Kompromisse in einem breiteren Kontext ab.

Der letzte Ratschlag ist einfach: Legen Sie fest, ob der Zähler zur Überwachung, Abrechnung oder Null-Export-Kontrolle dient. Diese eine Entscheidung bestimmt fast alle anderen Spezifikationen. Ein richtig ausgewählter Solar-PV-Zähler erleichtert die Inbetriebnahme und Abrechnung eines Solarprojekts und sorgt deutlich weniger für Überraschungen beim Export.
