Was ist ein aktueller Transformatormesser?

In elektrischen Stromversorgungssystemen ist eine genaue Messung des Stroms für die Überwachung des Energieverbrauchs von grundlegender Bedeutung, die Gewährleistung der betrieblichen Sicherheit, zur Verhinderung der Überlastung von Geräten und zur Ermöglichung eines effizienten Energiemanagements. Eines der zuverlässigsten Geräte, um dies in Hochstrom- oder Hochspannungsschaltungen zu erreichen, ist die Stromtransformator (CT) Messgerät . Ein CT -Messgerät wurde speziell für die Arbeit mit der Arbeit entwickelt Aktuelle Transformatoren Um große Ströme indirekt zu messen und eine Kombination aus Sicherheit, Präzision und Skalierbarkeit anzubieten.

Verständnis der aktuellen Transformatormessgeräte

Ein aktuelles Transformatormessgerät misst den Strom nicht direkt wie ein Standardameter. Stattdessen stützt es sich auf Aktuelle Transformatoren (CTS) Um hohe Stromwerte in niedrigere, überschaubare Ebenen umzuwandeln, die vom Messgerät sicher gelesen werden können.

Beispielsweise steigt ein CT mit einem Verhältnis von 500: 5 einen Primärstrom von 500 Ampere zu 5 Ampere auf der Sekundärseite. Das CT -Messgerät liest diesen reduzierten Strom und multipliziert ihn mit dem Verhältnis, um den tatsächlichen Strom in der Schaltung anzuzeigen. Dieses Setup ermöglicht eine genaue Messung, ohne den Messgerät oder den Bediener auf hohe Stromniveaus auszusetzen.

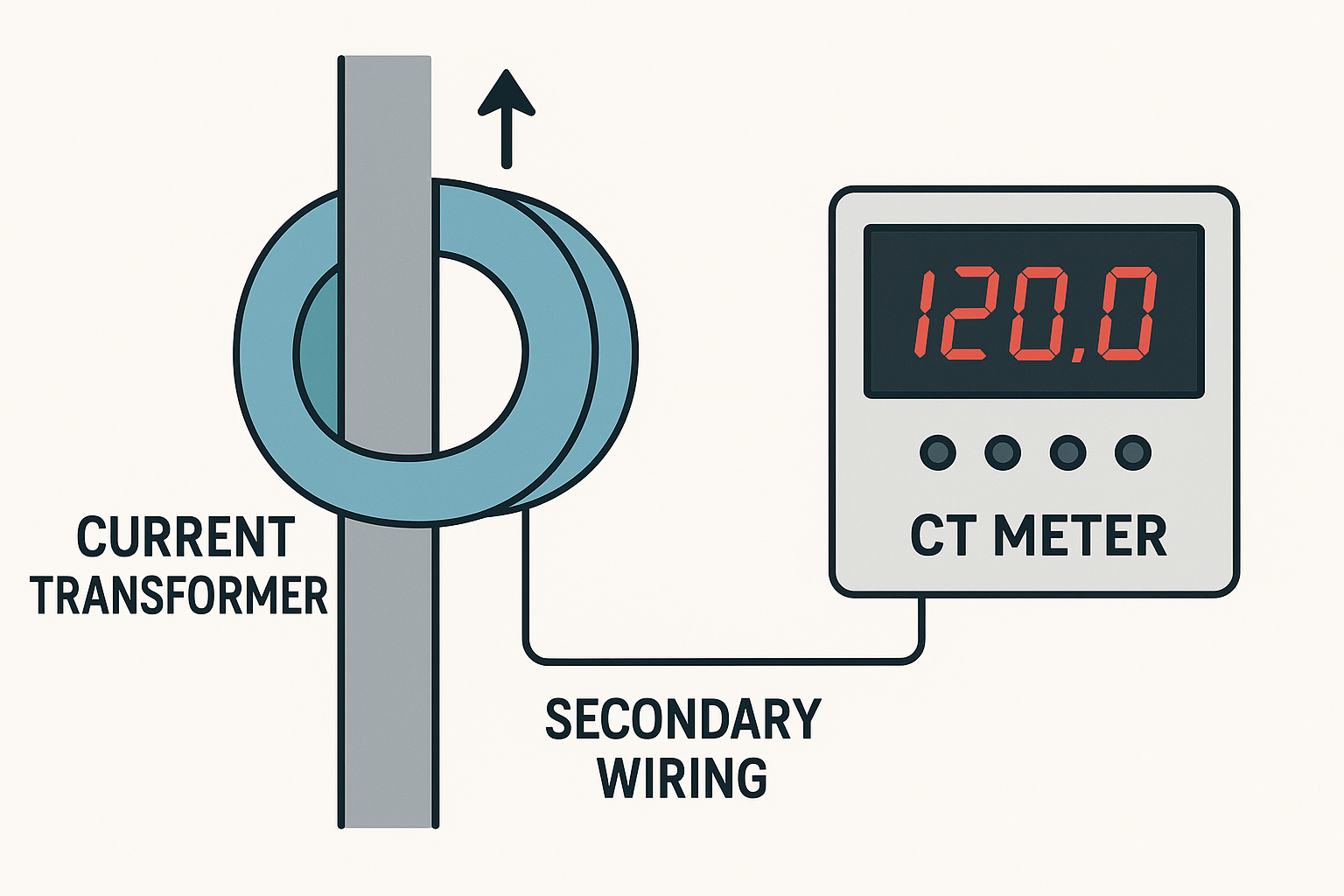

Kernkomponenten eines CT -Messsystems

Ein typisches CT -Messsystem umfasst die folgenden Komponenten:

1. Aktuelle Transformatoren (CTS)

   • Funktion: Steigen Sie hohe Primärströme auf einen sicheren Sekundärstrom.
   • Struktur: Typischerweise ein Toroid- oder Split-Core-Design, das den Leiter umgibt.
   • Zweck: Geben Sie eine elektrische Isolierung zwischen Hochleistungsschaltungen und Messgeräten an.

2. CT -Messgerät

   • Erhält den Sekundärstrom von CTS.
   • Berechnet und zeigt Echtzeitstrom an und enthält häufig zusätzliche Funktionen wie Spannung, aktive Leistung, Blindleistung und Energieverbrauch.
   • Moderne digitale CT -Messgeräte können Kommunikationsmodule für die Integration in SCADA -Systeme oder Energiemanagementplattformen umfassen.

3. Sekundäre Verkabelung

   • Verbindet die CT -Sekundärausgabe mit dem Messgerät.
   • Richtige Messgeräte und Isolierungen sind wichtig, um die Genauigkeit und Sicherheit aufrechtzuerhalten.

Wie aktuelle Transformatormesser funktionieren

Der Betrieb eines CT -Messgeräts umfasst mehrere Schritte:

1. Stromfluss im Primärkreis : Hoher Strom fließt durch den Hauptleiter.
2. Stromreduzierung über CT : Der CT reduziert den Primärstrom proportional basierend auf seinem Verhältnis.
3. Übertragung zum Messgerät : Der gesetzte Strom fließt durch sekundäre Verkabelung sicher zum CT-Messgerät.
4. Skalierung und Anzeige : Der Messgerät interpretiert den reduzierten Strom und multipliziert ihn mit dem CT -Verhältnis, um den tatsächlichen Laststrom anzuzeigen.
5. Zusätzliche Berechnungen : Moderne CT -Messgeräte können auch Leistungsfaktor, Gesamtenergieverbrauch und Nachfragespitzen berechnen.

Diese Methode gewährleistet genaue Messungen, während Personal und Geräte vor hohen Strömungen geschützt werden.

Vorteile der aktuellen Transformatormessgeräte

Anwendungen von CT -Messgeräten

Aktuelle Transformatormesser werden in einer Vielzahl von Sektoren verwendet:

• Industrieanlagen : Überwachen Sie den Strom in Motoren, Transformatoren, Generatoren und großen Produktionsanlagen.
• Handelsgebäude : Verfolgen Sie den Energieverbrauch für genaue Abrechnungs- und Lastmanagement.
• Versorgungsunternehmen : Messen Sie den Stromverbrauch in mittleren und Hochspannungsnetzwerken für die Verteilung und Abrechnung.
• Erneuerbare Energiesysteme : Überwachen Sie die Ausgabe von Sonnenkollektoren, Windkraftanlagen und Hybrid -Energiesystemen.
• Rechenzentren : Verfolgen Sie kritische Lastströme, um die Systemzuverlässigkeit zu gewährleisten und Überlastungen zu verhindern.
• Öffentliche Infrastruktur : Umspannwerke, Flughäfen und Transportkabinen verwenden CT -Messgeräte für die Energieüberwachung und die Sicherheitskontrolle.

Überlegungen zur Genauigkeit

Die Genauigkeit eines CT -Messgeräts hängt von mehreren Faktoren ab:

1. CT -Klasse und Bewertung : Hochvorbereitete CTs bieten genauere Messungen, können jedoch teurer sein.
2. Belastungsbewertung : Die an die CT -Sekundäranschlusse angeschlossene Last darf ihre Nennbelastung nicht überschreiten, oder Messfehler werden auftreten.
3. Phasenwinkelfehler : Für Reaktivenberechnungen muss die Phasenverschiebung zwischen Primär- und Sekundärströmen minimal sein.
4. Installationspraktiken : Richtige Ausrichtung, Verkabelung und Erdung sind unerlässlich, um die Genauigkeit aufrechtzuerhalten und Sicherheitsrisiken zu verhindern.

Gemeinsame Arten von CT -Messgeräten

1. Einzelphasen-CT-Meter : Zur Messung des Stroms in einphasigen Systemen.
2. Dreiphasen-CT-Meter : Für industrielle oder kommerzielle dreiphasige Systeme, die in der Lage sind, die gesamte aktive, reaktive und scheinbare Leistung zu messen.

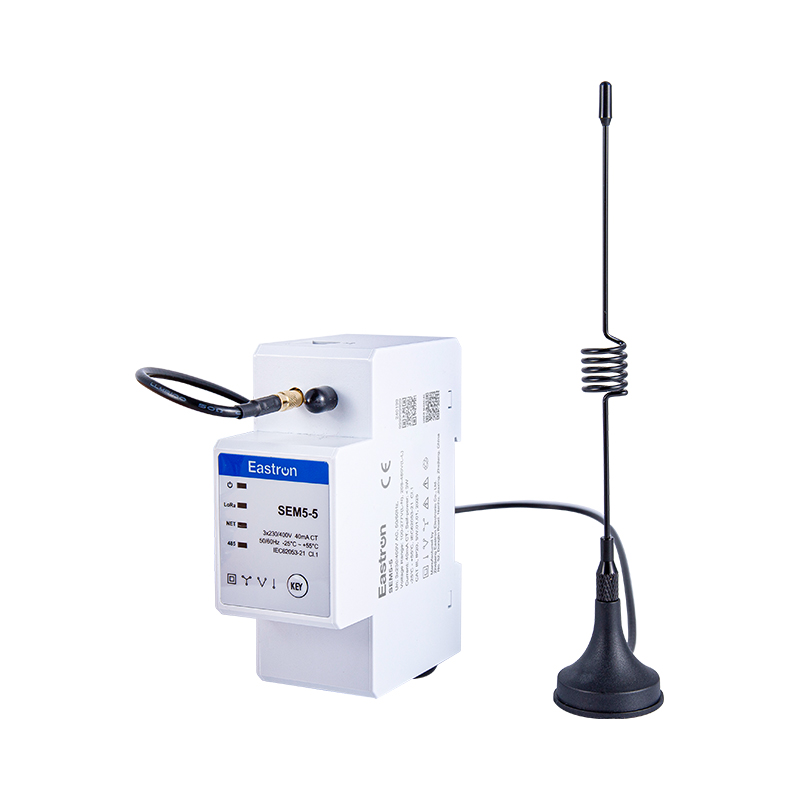

3. Smart CT -Meter : Ausgestattet mit digitalen Anzeigen, Datenprotokollierung und Kommunikationsfunktionen für die Integration in Energiemanagementsysteme.

Einschränkungen und Vorsichtsmaßnahmen

• Abhängigkeit von der CT -Genauigkeit : Jeder Fehler im CT -Verhältnis wirkt sich direkt auf die Messeinrichtung aus.
• Installationsempfindlichkeit : Eine falsche CT -Ausrichtung oder -verdrahtung kann zu umgekehrten oder ungenauen Messungen führen.
• Überlastung : Die Verwendung einer CT -Nennleistung für niedrigere Ströme als die Primärlast kann das Gerät beschädigen oder Fehler erzeugen.
• Umweltüberlegungen : Extreme Temperaturen oder Feuchtigkeit können die Leistung beeinflussen, es sei denn, Geräte werden ordnungsgemäß bewertet.

Abschluss

A Aktueller Transformatormesser ist ein unverzichtbares Werkzeug zum sicheren und genauen Messen von elektrischen Strömen in Hochleistungssystemen. Durch die Verwendung von CTs, um hohe Ströme abzurufen, gewährleisten diese Messgeräte die Sicherheit, eine präzise Überwachung und die kostengünstige Bereitstellung.

Ihre Anwendungen umfassen Industrieanlagen, Handelsgebäude, Versorgungsnetzwerke, Systeme für erneuerbare Energien und Rechenzentren. Mit ordnungsgemäßer Installation, Wartung und Auswahl von CT-Verhältnissen bieten CT-Messgeräte eine zuverlässige und lang anhaltende Leistung, was sie zu einem Eckpfeiler der modernen elektrischen Messung und des Energiemanagements macht.

Für Ingenieure, Facility -Manager und Versorgungsbetreiber ist das Verständnis der Grundsätze, Vorteile und Einschränkungen von CT -Messgeräten für die Aufrechterhaltung sicherer, effizienter und zuverlässiger Stromversorgungssysteme von wesentlicher Bedeutung.
