Was ist ein einphasiger elektronischer kWh-Zähler und wie funktioniert er?

Was ist ein einphasiger elektronischer kWh-Zähler?

A Einphasiger elektronischer kWh-Zähler ist ein Präzisionsgerät zur Messung des elektrischen Energieverbrauchs in Wohn- und Gewerbeanlagen. Im Gegensatz zu älteren elektromechanischen Zählern mit rotierenden Scheiben nutzen elektronische Versionen Halbleiterkomponenten und digitale Signalverarbeitung, um genau zu erfassen, wie viele Kilowattstunden (kWh) Strom eine Immobilie im Laufe der Zeit verbraucht. Diese Messgeräte sind heute die Standardwahl für Versorgungsunternehmen und Privatanwender gleichermaßen und bieten höchste Genauigkeit, Manipulationserkennung, Fernablesefähigkeit und lange Lebensdauer.

Einphasige Stromversorgungssysteme arbeiten mit einer einzigen Wechselstromwellenform, typischerweise bei 230 V/50 Hz in Europa und vielen Teilen Asiens oder 120 V/60 Hz in Nordamerika. Die meisten Haushalte, kleinen Büros und Einzelhandelsgeschäfte sind an eine einphasige Stromversorgung angeschlossen, was diesen Zählertyp zum weltweit am häufigsten eingesetzten Energiemessgerät macht. Wenn Sie verstehen, wie es funktioniert und worauf Sie bei der Auswahl achten müssen, können Ingenieure, Elektriker, Facility Manager und Hausbesitzer fundierte Entscheidungen treffen.

So funktioniert ein einphasiger elektronischer kWh-Zähler

Das grundlegende Funktionsprinzip eines elektronischen kWh-Zählers besteht in der kontinuierlichen Erfassung von Spannungs- und Stromsignalen auf der eingehenden Versorgungsleitung. Im Inneren des Messgeräts misst ein spezieller Energiemess-IC (integrierter Schaltkreis) die momentane Spannung und den Strom mit hoher Frequenz – oft tausende Male pro Sekunde. Anschließend multipliziert es diese beiden Werte, um die Momentanleistung in Watt zu berechnen, und integriert diesen Wert über die Zeit, um Energie in Wattstunden oder Kilowattstunden zu erzeugen.

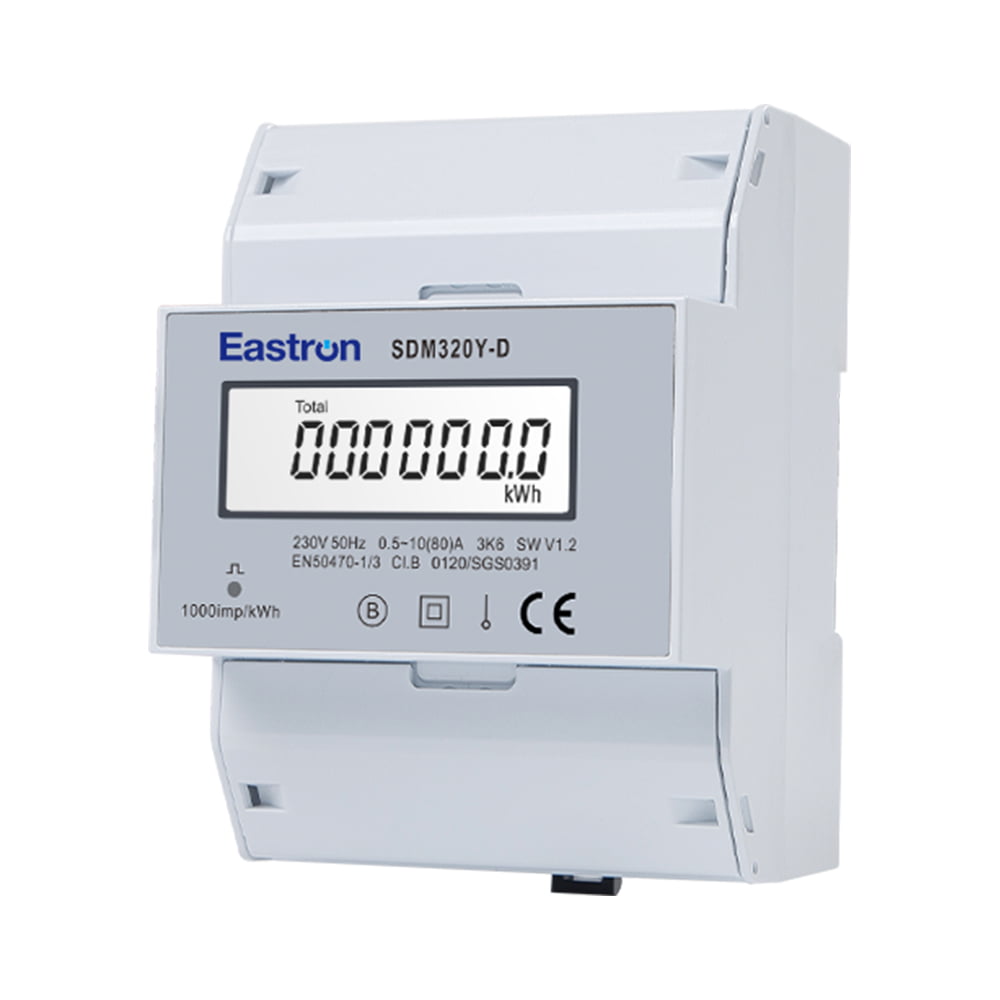

Die resultierenden Energiedaten werden im nichtflüchtigen Speicher gespeichert und auf einem LCD- oder LED-Display in kWh angezeigt. Die meisten modernen einphasigen elektronischen Zähler geben außerdem über eine LED-Impulsanzeige ein Impulssignal (typischerweise 1000 Imp/kWh oder 800 Imp/kWh) aus, das von externen Energieüberwachungssystemen zur Überprüfung und Untermessung verwendet werden kann. Der Mess-IC übernimmt die Leistungsfaktorkorrektur intern und stellt so sicher, dass Blindlasten wie Motoren oder Leuchtstofflampenstromkreise im endgültigen Messwert genau berücksichtigt werden.

Wichtige technische Spezifikationen, die Sie verstehen sollten

Bei der Bewertung eines einphasigen elektronischen kWh-Zählers bestimmen mehrere technische Parameter seine Eignung für eine bestimmte Anwendung. Die folgende Tabelle fasst die wichtigsten Spezifikationen und ihre Bedeutung in der Praxis zusammen:

Die Genauigkeitsklasse ist einer der kritischsten Parameter. Ein Messgerät der Klasse 1 garantiert einen Messfehler innerhalb von ±1 % über den Nennstrombereich, was in den meisten Ländern für Abrechnungszwecke erforderlich ist. Zähler der Klasse 2 mit einer Toleranz von ±2 % sind für die Untermessung oder Energieüberwachung in Szenarien ohne Abrechnung geeignet.

Gemeinsame Merkmale moderner elektronischer kWh-Zähler

Die heutigen einphasigen elektronischen kWh-Zähler gehen weit über die reine Energiezählung hinaus. Die Hersteller haben eine Reihe von Funktionen hinzugefügt, die die Benutzerfreundlichkeit, Sicherheit und Integration in eine intelligente Infrastruktur verbessern. Zu den wichtigsten Merkmalen, nach denen Sie suchen sollten, gehören:

• LCD-Display mit mehreren Parametern: Moderne Messgeräte zeigen auf einem scrollbaren LCD-Bildschirm nicht nur die GesamtkWh an, sondern auch die momentane Spannung, den Strom, die Leistung, den Leistungsfaktor und die Blindenergie.
• Manipulationserkennung: Eingebaute Sensoren erkennen magnetische Störungen, umgekehrten Stromfluss, das Entfernen der Klemmenabdeckung und die Trennung des Neutralleiters – alles gängige Manipulationsmethoden. Eine Warnmeldung wird im Speicher aufgezeichnet und auf dem Bildschirm angezeigt.
• RS485 / Modbus-Kommunikation: Viele Zähler für DIN-Schienen- und Versorgungsanwendungen verfügen über einen seriellen Kommunikationsanschluss, der Modbus RTU unterstützt und so eine automatische Zählerablesung (AMR) und die Integration in Gebäudemanagementsysteme (BMS) ermöglicht.
• Optischer Port (IEC 62056-21): Ein optischer Infrarot-Anschluss ermöglicht es Technikern, Zählerdaten abzulesen und Parameter mit einem Handlesegerät zu konfigurieren, ohne die Zählerplomben zu brechen.
• Time-of-Use-Tarifunterstützung (TOU): Fortgeschrittene Modelle speichern separate Energieregister für Spitzen- und Nebenzeiten, sodass Energieversorger je nach Tageszeit unterschiedliche Tarife anwenden können.
• Vorauszahlungsfunktion: Einige Zähler verfügen über eine Relais- und STS-Token-Schnittstelle, sodass Energieversorger sie als Prepaid-Zähler betreiben können, bei denen Benutzer Guthaben aufladen, bevor sie Energie verbrauchen.
• Langlebiges Design: Da elektronische kWh-Zähler keine beweglichen Teile haben, haben sie in der Regel eine Nennlebensdauer von 10–15 Jahren, was deutlich länger ist als elektromechanische Äquivalente.

Installationsrichtlinien und Best Practices

Die ordnungsgemäße Installation eines einphasigen elektronischen kWh-Zählers ist für genaue Messungen und langfristige Zuverlässigkeit unerlässlich. Unabhängig davon, ob Sie es auf einer DIN-Schiene in einem Verteiler oder in einem speziellen Messgerätegehäuse installieren, stellt die Einhaltung dieser Richtlinien sicher, dass das Messgerät innerhalb der Spezifikation arbeitet.

Verkabelung und Anschluss

Schließen Sie das Messgerät immer streng nach dem Schaltplan an, der auf dem Gehäuse des Messgeräts aufgedruckt oder im Datenblatt angegeben ist. Bei einem standardmäßigen, direkt angeschlossenen Einphasenzähler treten die stromführenden (L) und neutralen (N) Leiter in die Leitungsklemmen ein und verlassen sie durch die Lastklemmen. Eine falsche Verkabelung – etwa die Vertauschung von Leitung und Last – kann zu einer umgekehrten Energieaufzeichnung oder einer Beschädigung des Messkreises führen. Die Leiterquerschnitte müssen so bemessen sein, dass sie den maximalen Nennstrom des Messgeräts ohne übermäßigen Spannungsabfall oder Wärmestau bewältigen können.

Montageposition und Umgebung

Die meisten einphasigen elektronischen Zähler sind für die vertikale Montage mit Anschlüssen an der Unterseite konzipiert. Eine horizontale oder umgekehrte Montage kann das Wärmemanagement im Inneren des Messgeräts beeinträchtigen und zum Erlöschen der Herstellergarantie führen. Installieren Sie das Messgerät an einem trockenen, gut belüfteten Ort, fern von direkter Sonneneinstrahlung, übermäßigen Vibrationen und starken Magnetfeldern – wie sie beispielsweise von nahegelegenen Transformatoren oder großen Motoren erzeugt werden – die den Mess-IC stören und möglicherweise Manipulationswarnungen auslösen können.

Versiegelung und Sicherheit

Nach der Verbindungsüberprüfung sollten die Klemmenabdeckung und das Messgerätegehäuse mit den entsprechenden Versorgungssiegeln versiegelt werden. Dies verhindert unbefugten Zugriff auf die Verkabelung und ist in den meisten Abrechnungszählerinstallationen gesetzlich vorgeschrieben. Betreiben Sie einen Abrechnungszähler niemals ohne angebrachte Dichtungen und stellen Sie sicher, dass die Dichtungspunkte mit dem vom örtlichen Energieversorger oder der Aufsichtsbehörde geforderten Dichtungstyp kompatibel sind.

Auswahl des richtigen einphasigen elektronischen kWh-Zählers

Um das richtige Messgerät für eine bestimmte Anwendung auszuwählen, müssen die technischen Parameter an die Standortbedingungen und Betriebsanforderungen angepasst werden. Die folgende Checkliste hilft, die Auswahl einzugrenzen:

• Bestimmen Sie den Laststrom: Berechnen Sie den maximal zu erwartenden Laststrom am Einbauort. Wählen Sie ein Messgerät, dessen Imax-Wert diesen Wert deutlich übersteigt, normalerweise um mindestens 20 %.
• Bestätigen Sie die Versorgungsspannung und -frequenz: Stellen Sie sicher, dass die Nennspannung und -frequenz des Messgeräts mit dem örtlichen Stromnetz übereinstimmen – 230 V/50 Hz für die meisten Länder Europas, Afrikas und Asiens; 120 V/60 Hz für Nordamerika.
• Wählen Sie die passende Genauigkeitsklasse: Verwenden Sie Klasse 1 für Stromabrechnungszähler. Klasse 2 reicht für Mieter-Unterzähler, Energieaudits oder Überwachungsanwendungen aus.
• Kommunikationsanforderungen identifizieren: Wenn das Messgerät Daten in eine Überwachungsplattform oder ein BMS einspeisen muss, wählen Sie ein Modell mit RS485/Modbus oder einer kompatiblen Kommunikationsschnittstelle.
• Prüfen Sie geltende Normen und Zulassungen: Überprüfen Sie für Abrechnungszähler die MID-Zulassung (Measuring Instruments Directive) in Europa oder die ANSI C12-Konformität in Nordamerika. Diese Zertifizierungen bestätigen, dass das Messgerät unabhängig auf Genauigkeit und Zuverlässigkeit getestet wurde.
• Berücksichtigen Sie den Formfaktor der Installation: Messgeräte für die DIN-Schienenmontage eignen sich ideal für Verteilertafeln, während Messgeräte für die Schalttafel- oder Steckdosenmontage für Verteilerkästen oder spezielle Gehäuse geeignet sind.

Einphasen- oder Dreiphasenmessgeräte: Wann reicht ein Einphasenmessgerät aus?

Eine häufige Frage unter Elektrikern und Ingenieuren ist, wann ein Einphasenmessgerät oder ein Dreiphasenmessgerät zu verwenden ist. Einphasenzähler sind die richtige Wahl für jede Installation, die über einen einphasigen und neutralen Anschluss versorgt wird – was die überwiegende Mehrheit von Wohnimmobilien, kleinen Geschäften und leichten Büroräumen mit Gesamtlasten von typischerweise weniger als 10–15 kW abdeckt. In diesen Situationen bietet ein einphasiger elektronischer kWh-Zähler alle erforderlichen Messfunktionen zu geringeren Kosten und in einem kompakteren Formfaktor als ein dreiphasiges Gerät.

Dreiphasenzähler werden erforderlich, wenn die Anlage an eine dreiphasige Stromversorgung angeschlossen ist, z. B. in Industriewerkstätten, großen Gewerbegebäuden, landwirtschaftlichen Pumpstationen oder an anderen Standorten mit dreiphasigen Motoren oder Geräten. Der Versuch, eine dreiphasige Last mit einem einphasigen Messgerät zu messen, erfasst nur einen Bruchteil des Gesamtverbrauchs, was zu äußerst ungenauen Abrechnungs- und Überwachungsergebnissen führt. Wenn Unsicherheit über die Versorgungskonfiguration an einem Standort besteht, wird anhand der Unterlagen zum Versorgungsanschluss oder der DNO-Dokumentation (Verteilungsnetzbetreiber) bestätigt, ob es sich um einen ein- oder dreiphasigen Dienst handelt.

Überlegungen zu Wartung, Prüfung und Austausch

Einphasige elektronische kWh-Zähler sind während ihrer Lebensdauer weitgehend wartungsfrei, eine regelmäßige Überprüfung gewährleistet jedoch eine anhaltende Genauigkeit. Versorgungsunternehmen testen Messgeräte in der Regel auf statistischer Stichprobenbasis unter Verwendung tragbarer Referenznormale, die auf nationale Metrologieinstitute rückführbar sind. Bei Feldtests wird der Impulsausgang des Messgeräts mit einem zertifizierten Referenzmessgerät unter kontrollierten Lastbedingungen verglichen. Jeder Zähler, der einen Fehler außerhalb seiner Klassentoleranz aufweist, sollte außer Betrieb genommen und ersetzt werden.

Bei privaten Unterzählern, die in Energieabrechnungsszenarien zwischen Vermieter und Mieter zum Einsatz kommen, empfiehlt es sich, die Zähler alle fünf bis zehn Jahre von einem akkreditierten Kalibrierungslabor überprüfen zu lassen. Die meisten Hersteller veröffentlichen auch MTBF-Daten (Mean Time Between Failure), die für die Elektronik unter normalen Betriebsbedingungen typischerweise mehr als 50 Jahre betragen, obwohl Umweltfaktoren wie Überspannungsereignisse, Blitzstöße oder anhaltende Überlastung die Lebensdauer erheblich verkürzen können. Die Installation von Überspannungsschutzgeräten (SPDs) vor empfindlichen Messgeräten ist eine lohnende Investition an Standorten, die anfällig für Blitze oder Netztransienten sind.
