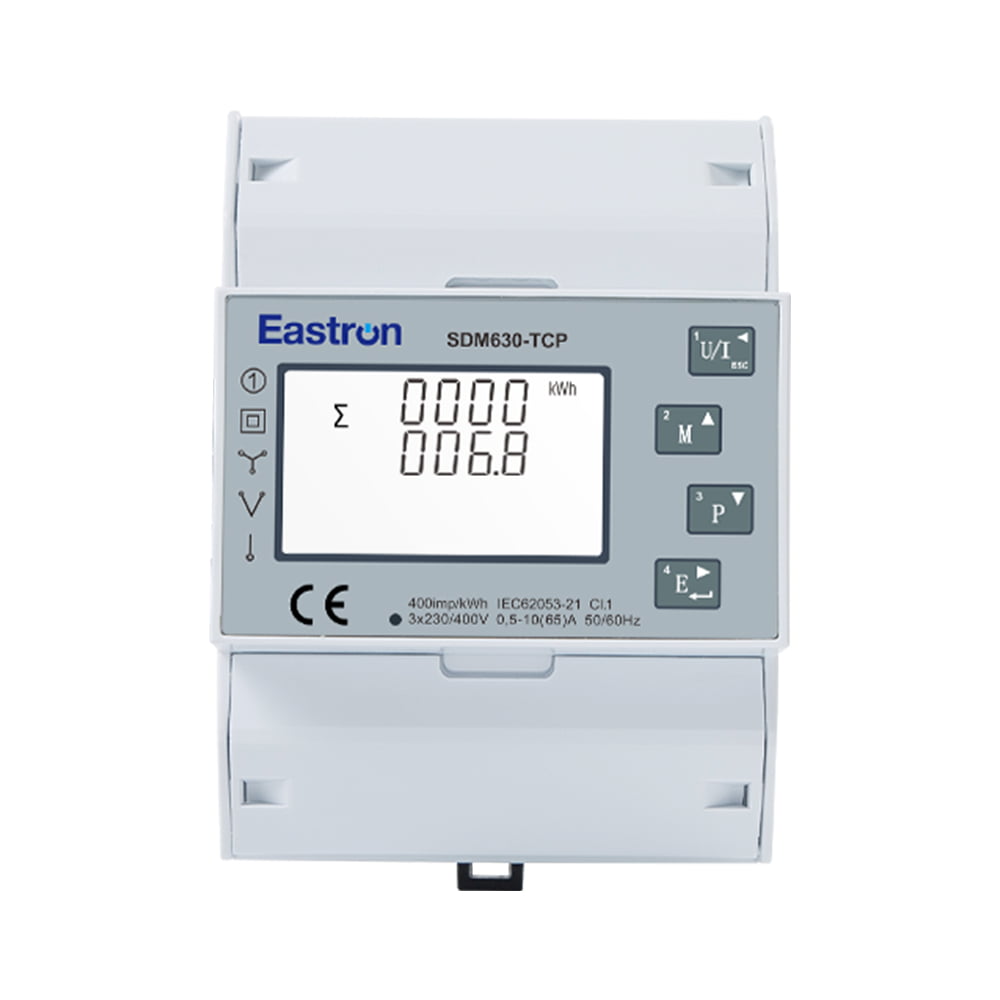

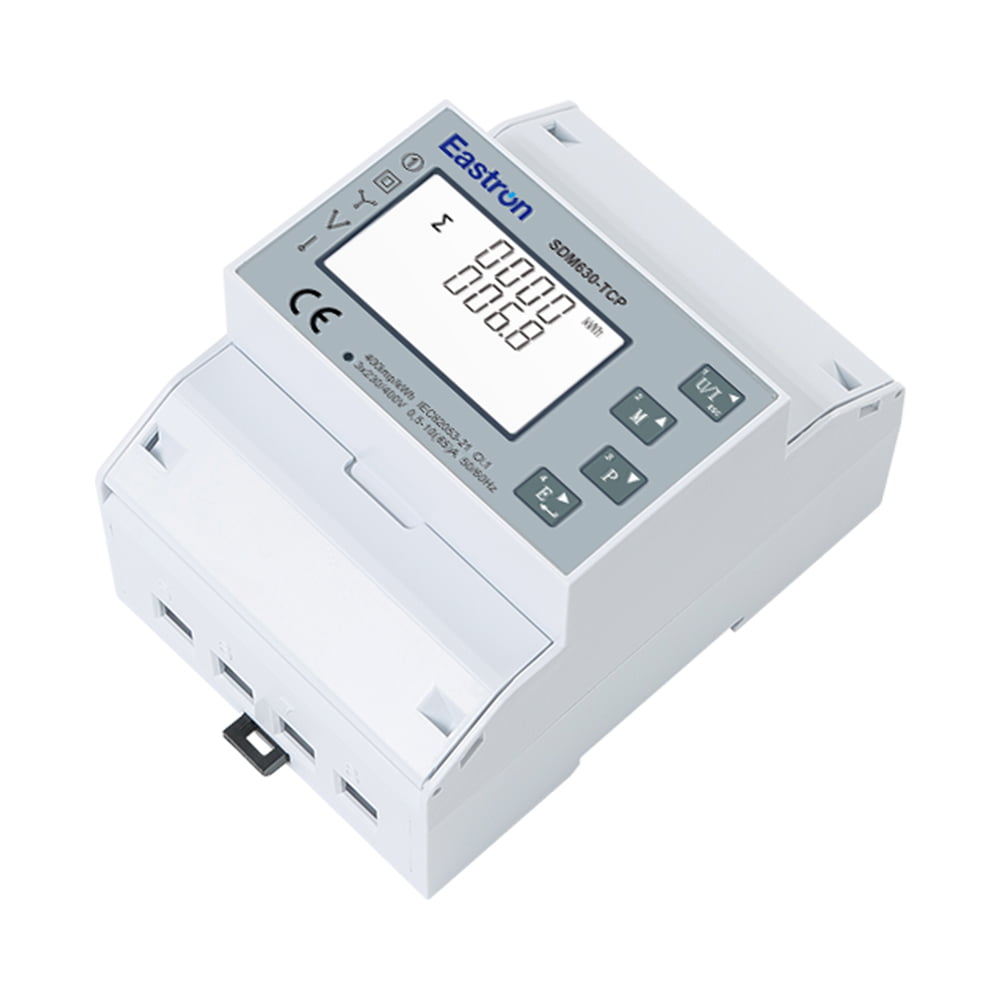

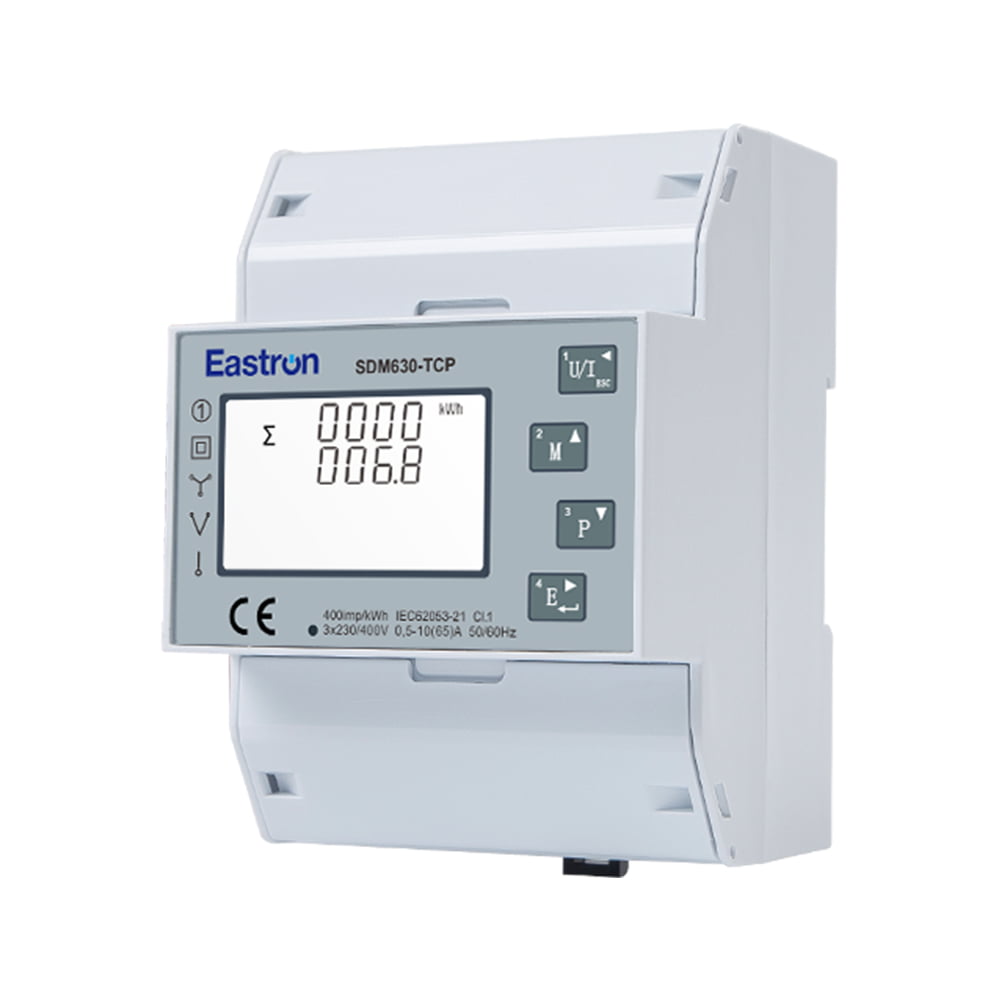

SDM630-TCP

Dreiphasiger Ethernet-Modbus-TCP-Energiezähler vom Direkttyp für die Messung im Rechenzentrum

Max. 100 A Direktlast
Arbeiten Sie mit 3P4W/3P3W/1P2W
4 Module 72 mm breit
Mehrfachmessung: kWh, kVarh, W, Var, VA, PF, Hz, dmd, V,
Bidirektionale Messung
Ethernet-TCP-Kommunikation

Kontakt Anfrage PDF Herunterladen

(86)573-83698881

SDM630-TCP ist ein direkter dreiphasiger Ethernet-Modbus-TCP-Energiezähler für die Messung in Rechenzentren.

Der Zähler kann mit 1p2w, 3p3w, 3p4w Stromnetzen arbeiten. Es liefert alle wichtigen elektrischen Parameter: Spannung, Strom, Leistung, PF, THD, Frequenz, Bedarf, Energie usw. Das Messgerät unterstützt einen direkten Anschluss von maximal 100 A, wodurch Kosten gespart und der Aufwand für den Anschluss externer Stromwandler vermieden wird, wodurch das Gerät Kosten verursacht -effektive und einfache Bedienung.

Es ist mit einem Ethernet-Kommunikationsanschluss ausgestattet und das MODBUS-TCP-Protokoll wird zum Fernlesen und Programmieren verwendet.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Harmonischer auf drei Phasenwechselstromsystem (3P, 3P N)
Messgenauigkeit	Leistung	0,5 % des Bereichsmaximums
	Aktive Energie	IEC 62053-21 Klasse 1.0 EN50470-1/3 Klasse B
	Blindenergie	IEC62053-23 Klasse 2
	Frequenz	0,2 % der Mittelfrequenz
	Aktuell	0,5 % des Bereichsmaximums
	Stromspannung	0,5 % des Bereichsmaximums
	Leistungsfaktor	1 % der Einheit (0,01)

Eingabe und Ausgabe
Eingang	Aktuell	Nennstrom (Ib/Iref)	10A
		Maximaler Strom (Imax.)	100A
		Min. Strom (Imin.)	0,5A
		Anlaufstrom	40mA
	Stromspannung	Nennspannung (Un)	230 V L-N / 120 V L-N
		Betriebsspannung	80 % bis 120 % der Un
Ausgabe	SDM630-Puls	2 Impulsausgänge für imp/exp. Energie
	SDM630-Modbus / MT	2 Impulsausgänge RS485 Modbus
	SDM630-Mbus	2 Impulsausgänge M-Bus EN13757
	SDM630-2T	2 Impulsausgänge RS485 Modbus 2 Tarife (doppelte Stromquelle)
	SDM630-Mbus-2T	2 Impulsausgänge M-Bus EN13757 2 Tarife (Dual Power Source)
	SDM630M-DI	2 Impulsausgänge, RS485-Modbus-Digitaleingang
	SDM630-TCP	Ethernet Modbus TCP

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	1200 bps ~ 38400 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2
Ansprechzeit	<100 mS

M-Bus EN13757-3-Kommunikation
Kommunikationsadresse	1~250
Übertragungsentfernung	Maximal 1000 m
Baudrate	300 bps ~ 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Dreiphasiger Ethernet-Modbus-TCP-Energiezähler vom Direkttyp für die Messung im Rechenzentrum.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Dreiphasiger Ethernet-Modbus-TCP-Energiezähler vom Direkttyp für die Messung im Rechenzentrum

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Eastron kündigt Solar-PV-Messgeräte der SEM-3-Serie für Balkon-Photovoltaikanlagen an und eröffnet damit neue Maßstäbe bei der Messung grüner Energie

Dec 04,2024

Durch den technologischen Fortschritt haben sich Balk......

Gleichstrommessgerät der Serie DCM230-2 von Eastron erhält EU-MID-Zertifizierung und besteht die IEC62053-41-Standardzertifizierung durch SGS

Nov 20,2024

Eastron Electronic Co., Ltd. freut sich, einen bed......

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Branchenkenntnisse

Was ist Dreiphasiger Multifunktions-Energiezähler mit Vierfachlast für die Messung im Rechenzentrum ?

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist ein Energiezählertyp, der speziell für den Einsatz in Rechenzentren zur Messung und Überwachung des Energieverbrauchs entwickelt wurde.

In einem Rechenzentrum ist es wichtig, den Energieverbrauch verschiedener Geräte und Geräte, einschließlich Servern, Kühlsystemen und anderen Infrastrukturkomponenten, genau zu messen. Diese Informationen sind entscheidend für die Verwaltung des Energieverbrauchs, die Identifizierung potenzieller Energieeinsparungen und die Gewährleistung eines effizienten und zuverlässigen Betriebs des Rechenzentrums.

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist in der Lage, den Energieverbrauch von bis zu vier unabhängigen Stromkreisen gleichzeitig zu messen, was besonders in Rechenzentrumsumgebungen nützlich ist, in denen häufig mehrere Stromkreise zur Stromversorgung verschiedener Komponenten verwendet werden. Das Messgerät kann auch andere Parameter wie Spannung, Strom, Leistungsfaktor und Frequenz messen und ermöglicht so ein umfassendes Verständnis des Energieverbrauchs im Rechenzentrum.

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist ein wichtiges Werkzeug für Rechenzentrumsmanager und -betreiber, um den Energieverbrauch genau zu messen und zu überwachen und die Energieeffizienz ihrer Einrichtungen zu optimieren.

Wie man wählt Dreiphasiger Multifunktions-Energiezähler mit Vierfachlast für die Messung im Rechenzentrum ?

Bei der Auswahl eines dreiphasigen Multifunktions-Energiezählers mit Vierfachlast für ein Rechenzentrum müssen mehrere Faktoren berücksichtigt werden. Hier sind einige Schritte, die Sie im Auswahlprozess unterstützen:

Bestimmen Sie Ihre Anforderungen an die Energieüberwachung: Sie sollten zunächst die spezifischen Parameter bestimmen, die Sie überwachen müssen, wie z. B. Spannung, Strom, Leistungsfaktor, Frequenz und Energieverbrauch. Darüber hinaus möchten Sie möglicherweise die spezifischen Lastanforderungen des Rechenzentrums und die Art der zu messenden Last (z. B. Serverlasten, Kühllasten, Beleuchtungslasten) berücksichtigen.

Wählen Sie ein Messgerät mit angemessener Genauigkeit: Die Genauigkeit des Messgeräts sollte auf der Grundlage der Messanforderungen ausgewählt werden. Wenn Sie beispielsweise den Energieverbrauch zu Abrechnungszwecken messen müssen, benötigen Sie einen Zähler mit hoher Genauigkeit.

Berücksichtigen Sie das Kommunikationsprotokoll: Sie müssen das vom Messgerät unterstützte Kommunikationsprotokoll berücksichtigen und sicherstellen, dass es problemlos in Ihr Datencenter-Überwachungssystem integriert werden kann. Zu den gängigen Protokollen gehören Modbus, BACnet und SNMP.

Suchen Sie nach zusätzlichen Funktionen: Zu den zusätzlichen Funktionen, die hilfreich sein können, gehören Datenprotokollierung, Lastprofilerstellung, Demand Response und Alarme. Möglicherweise möchten Sie auch Messgeräte in Betracht ziehen, die andere Parameter wie Temperatur und Luftfeuchtigkeit messen können.

Bewerten Sie den Installationsprozess: Sie sollten auch den Installationsprozess für das Messgerät bewerten und sicherstellen, dass es problemlos und ohne Unterbrechungen in das elektrische System Ihres Rechenzentrums integriert werden kann.

Berücksichtigen Sie die Unterstützung des Anbieters: Berücksichtigen Sie schließlich die Unterstützung des Anbieters für das Messgerät, einschließlich der Verfügbarkeit von technischem Support und der Länge des Garantiezeitraums.

Unter Berücksichtigung dieser Faktoren sollten Sie in der Lage sein, einen dreiphasigen Multifunktions-Energiezähler mit vier Lasten auszuwählen, der die Anforderungen Ihres Rechenzentrums an eine genaue und zuverlässige Energieüberwachung erfüllt.
