MCS

Mehrkreis-Messlösung für die Messung im Rechenzentrum

Einfache Einrichtung mit automatischer Erkennung von Modulen auf dem MCS-Bus
Automatische Adresse jedes Moduls
Alarm für Hochspannung, Überstrom, Adresskonflikte usw.
Höhere Messgenauigkeit Klasse 0,5 s
Flexibilität, Arbeitsersparnis
Plug-In-Technologie, die mögliche Verdrahtungsfehler beseitigt
Platzsparend, mehrere Stromkreise von einem zentralen Punkt aus

Kontakt Anfrage PDF Herunterladen

Twitter
Youtube
Facebook

(86)573-83698881

MCS

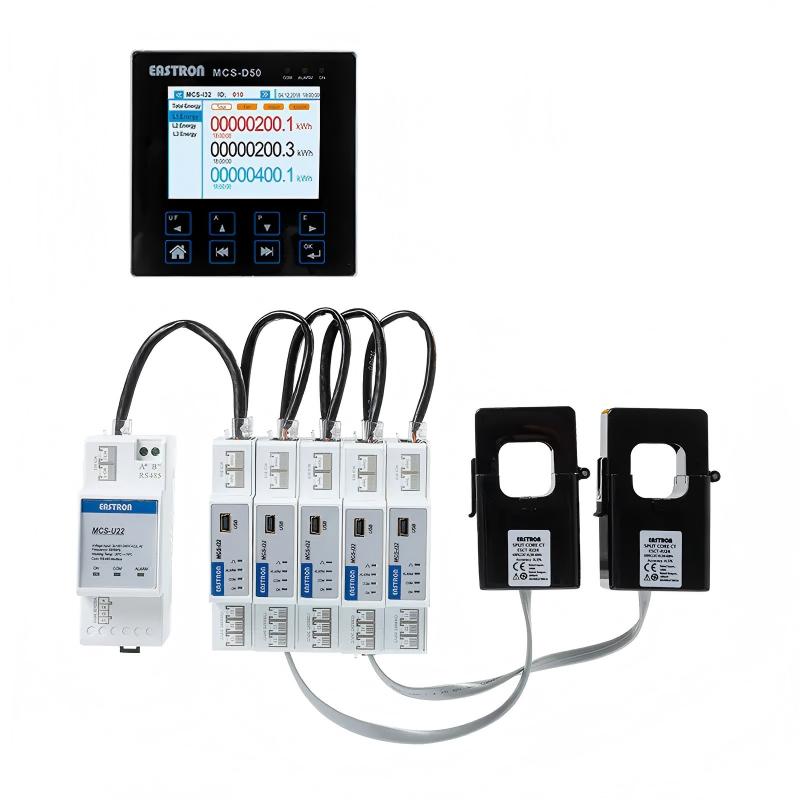

Die MCS-Lösung ist eine ideale Multi-Circuit-Messlösung für die Messung im Rechenzentrum. Es misst 32x dreiphasige Stromkreise oder 96x einphasige Stromkreise.

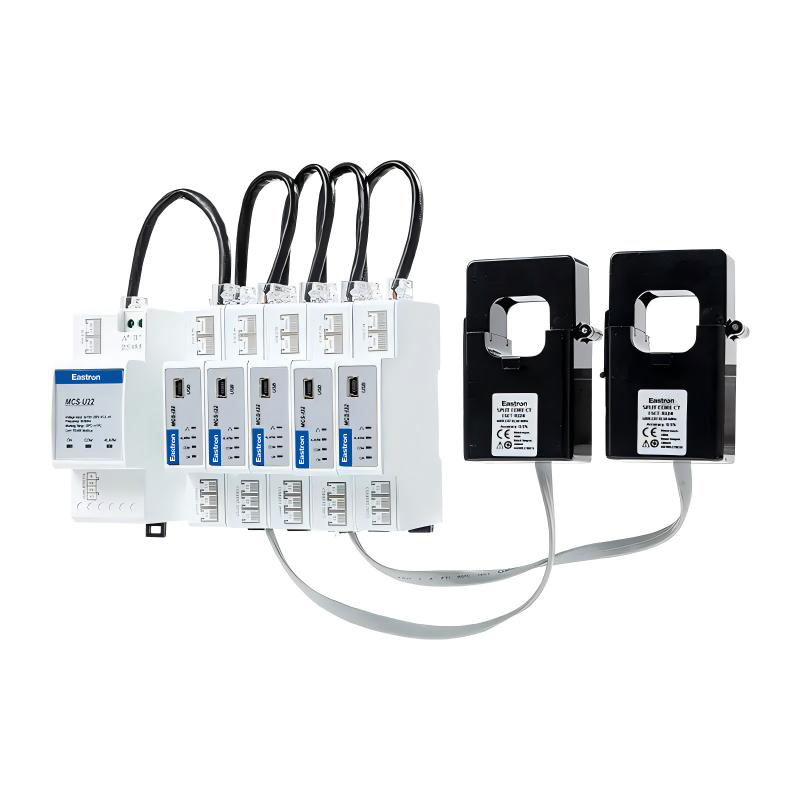

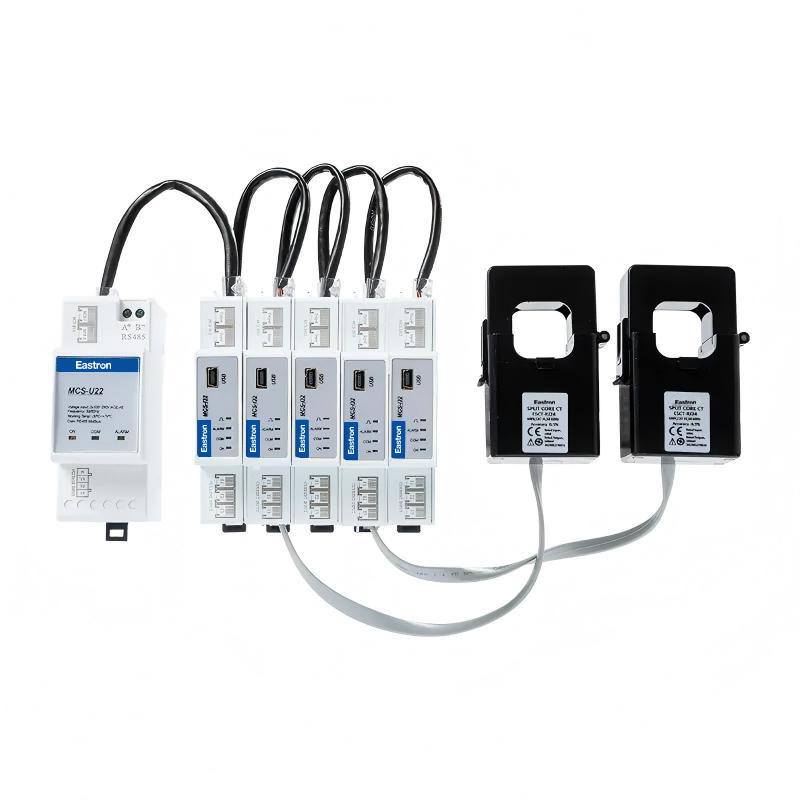

Die MCS-Lösung besteht aus einer zentralen Messanzeige mit 1 GB Speicher, einem Spannungs- und Kommunikationsmodul und bis zu 32 Strommessmodulen. Die dreiphasigen Stromsensoren können bis zu 1200 A liefern, oder Sie können unsere Split-Core-Sensoren mit 50–600 A oder sogar höheren Strömen für Nachrüstanwendungen verwenden. Ein RS485-RTU-Ausgang des Kommunikationsmoduls ermöglicht die Verbindung mit jeder Fernüberwachungslösung. Mit dem MCS-D-Anzeigemodul ist entweder eine Ethernet- oder eine eingebettete Webserver-Option für die Strom- und Energieüberwachung möglich.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)
Messgenauigkeit	Leistung	IEC 61557-12 Klasse 0,5
	Aktive Energie	IEC 62053-22 Klasse 0,5S, IEC 62053-21 Klasse 1,0
	Blindenergie	IEC62053-23 Klasse 2, IEC 61557-12 Klasse 2
	Frequenz	±0,1 %
	Aktuell	±0,2 %
	Stromspannung	±0,2 %
	Leistungsfaktor	±0,01

Terminals

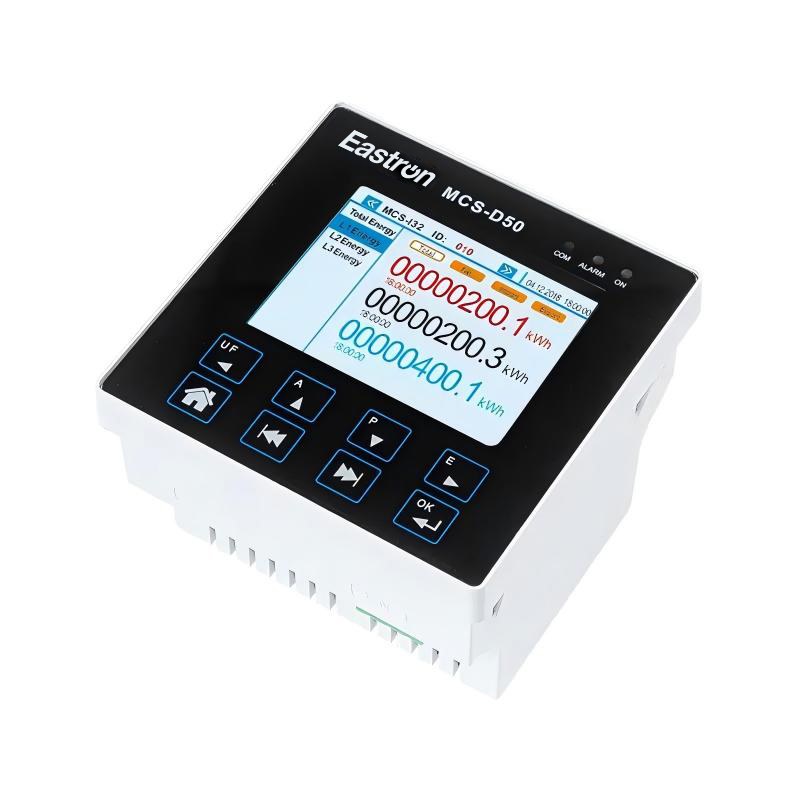

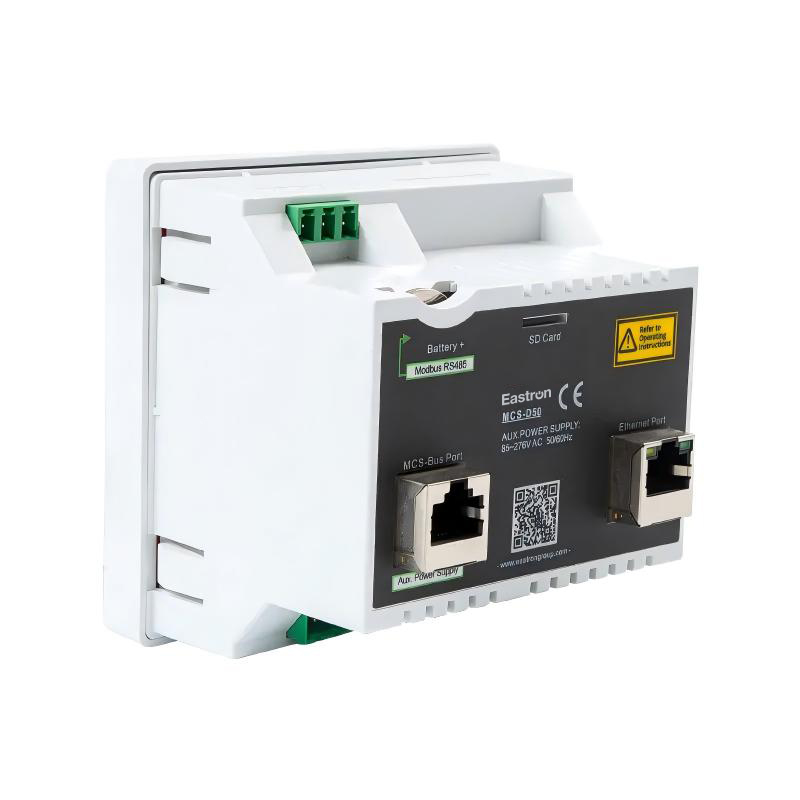

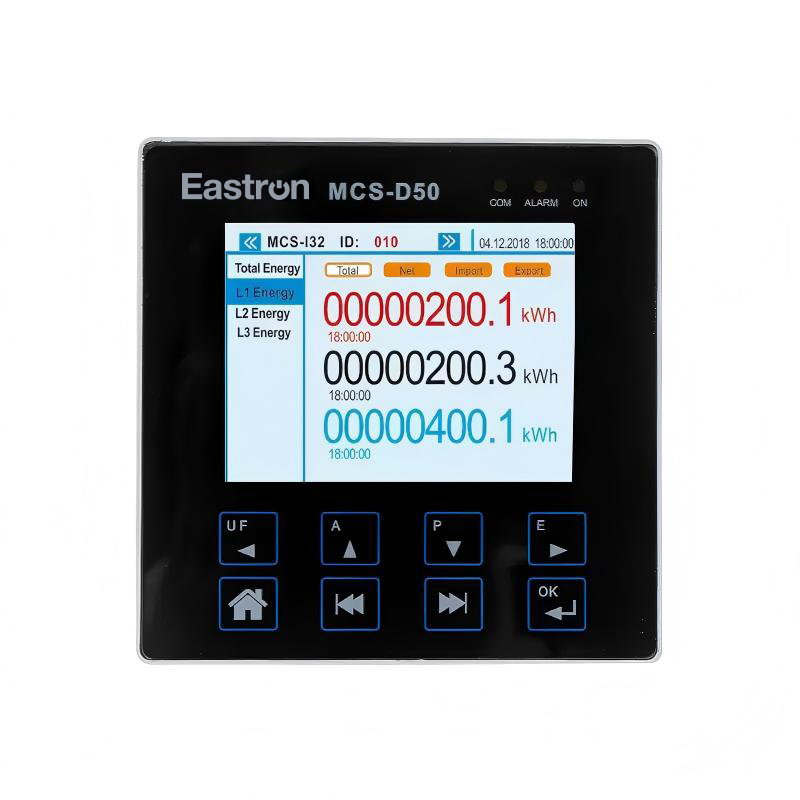

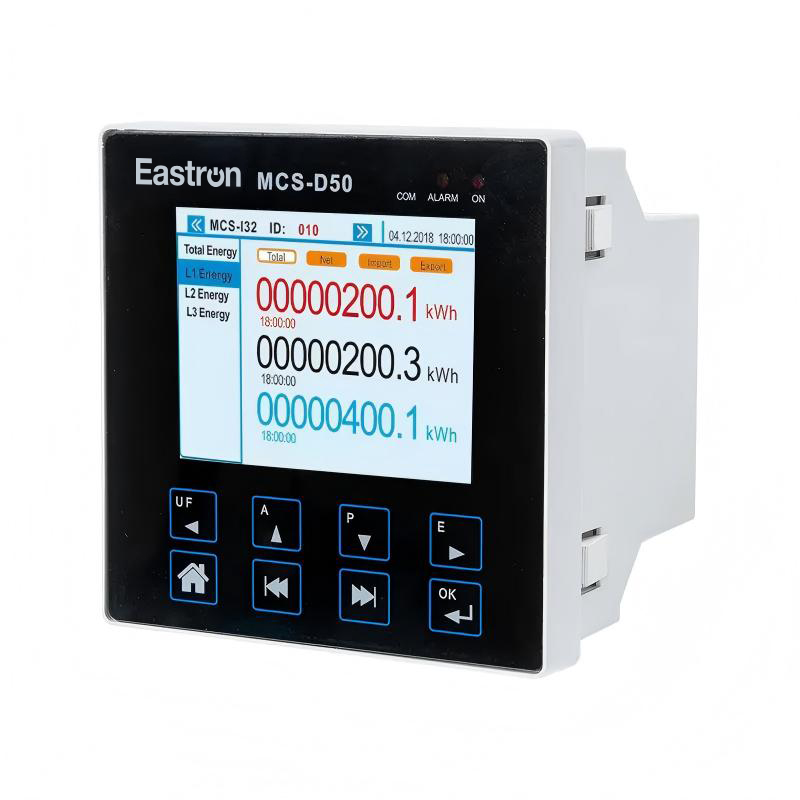

MCS-D
Typ	Menge	Beschreibung
MCS-BUS (RJ45-Anschluss)	1 Anschluss	Verbindung mit dem MCS-D-Modul und den MCS-U-Modulen
Ethernet-Port	1 Anschluss	Ethernet Modbus TCP/Gateway
RS485-Modbus-Port	1 Anschluss	RS485-Modbus-Kommunikation
Aux. Stromversorgung	1 Anschluss	85~276V AC-Stromversorgung

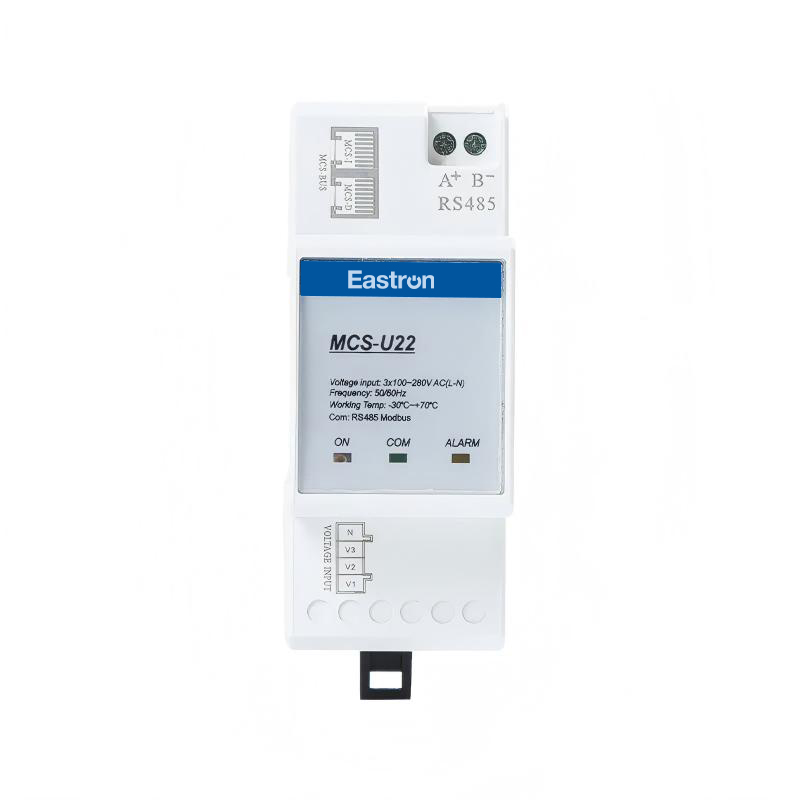

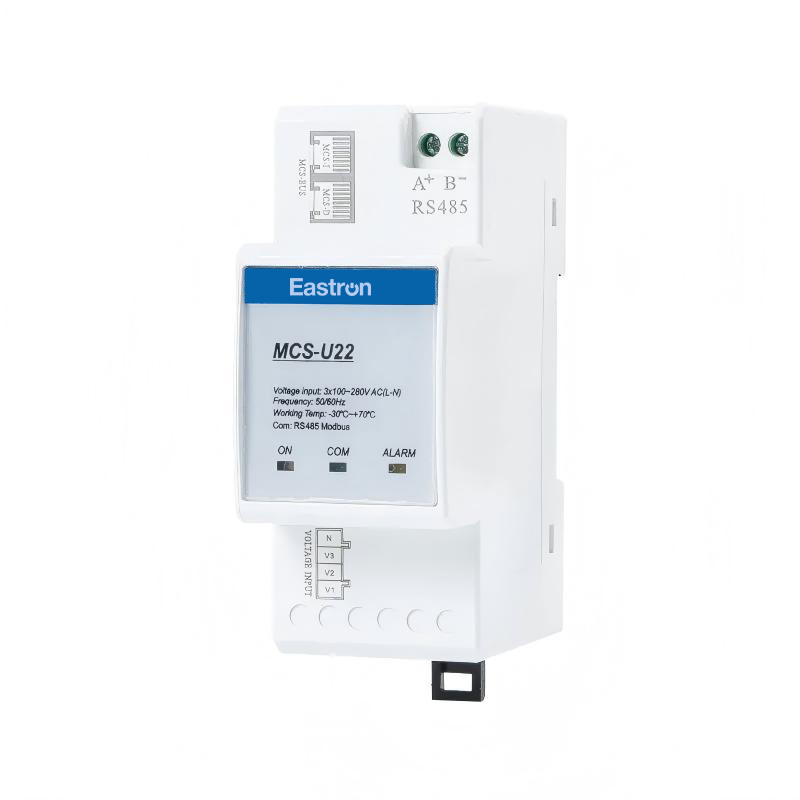

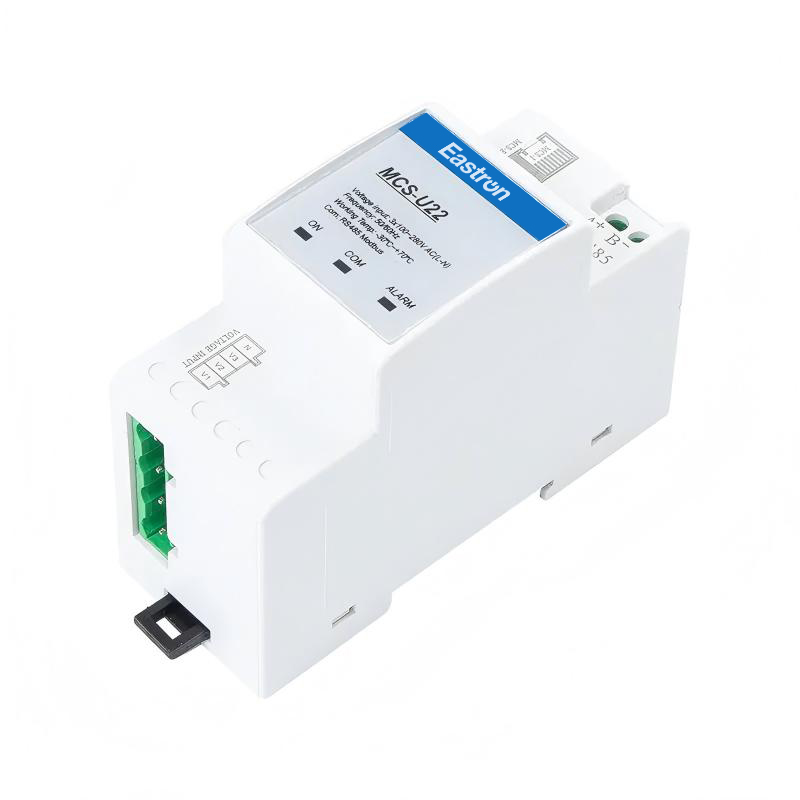

MCS-U
Typ	Menge	Beschreibung
MCS-BUS (RJ45-Anschluss)	2 Anschlüsse	Verbindung mit dem MCS-D-Modul und den nächsten MCS-I-Modulen
Spannungseingang	1 Anschluss	Stromversorgung
RS485-Modbus-Port	1 Anschluss	RS485-Modbus-Kommunikation

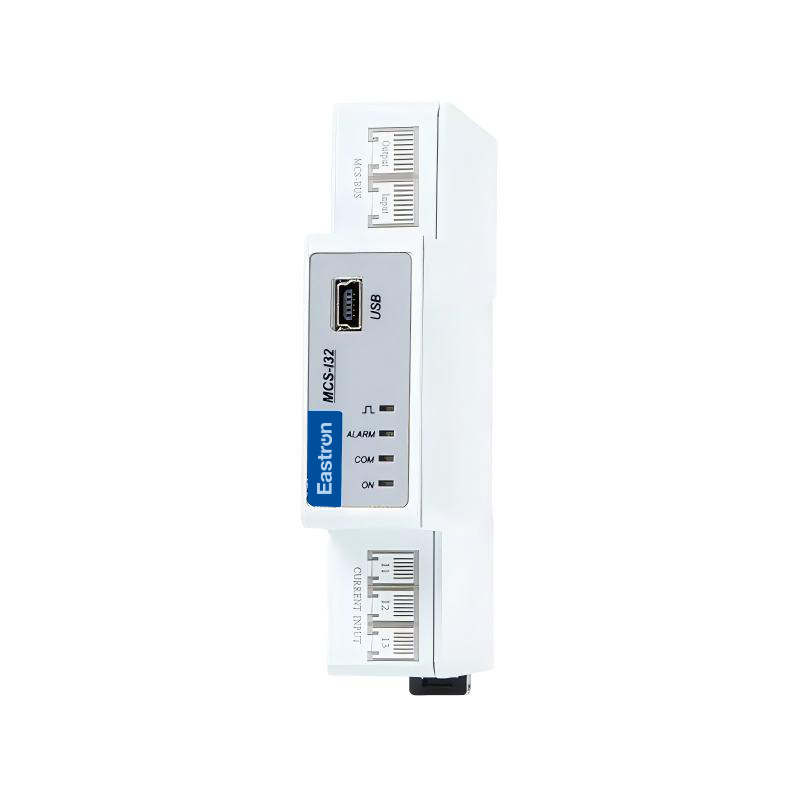

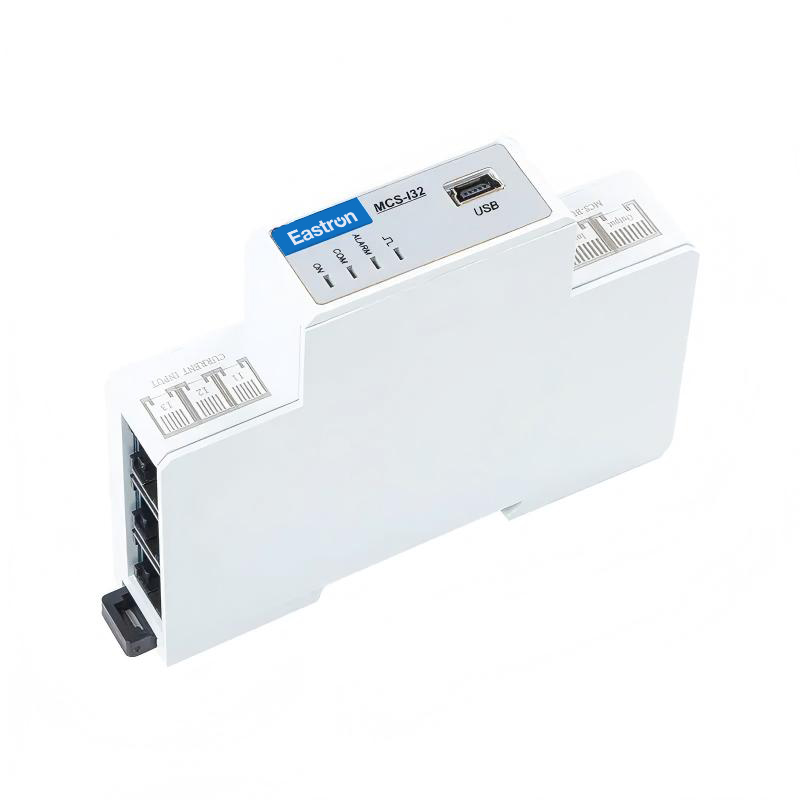

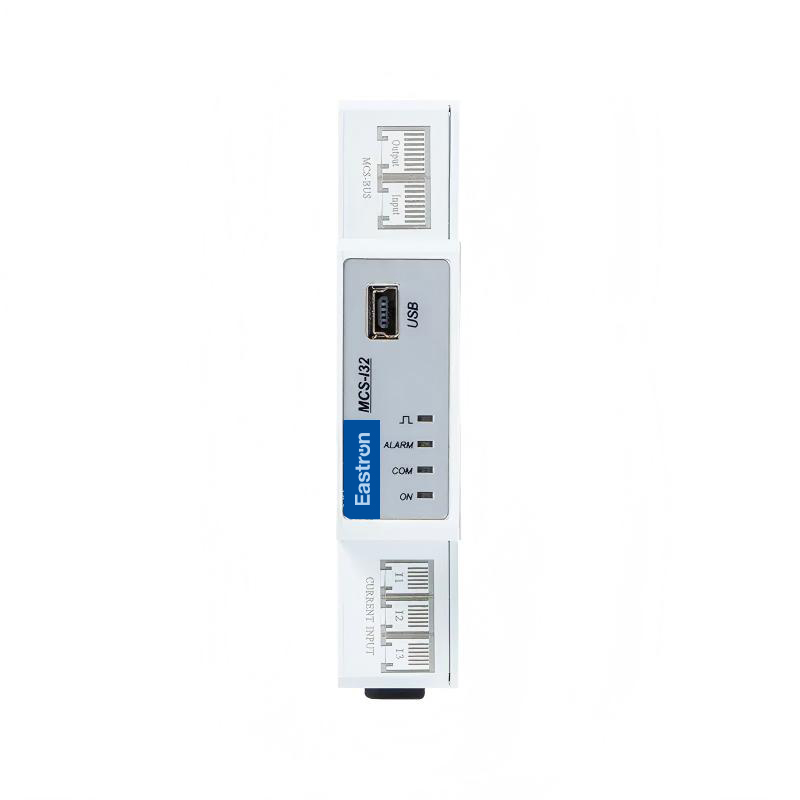

MCS-I
Micro-USB Typ B	1 Anschluss	Zum Programmieren und Lesen an einen PC anschließen
MCS-BUS (RJ45-Anschluss)	2 Anschlüsse	Verbindung mit MCS-U-Modul und MCS-I-Modulen
STROMEINGÄNGE (RJ12-Anschluss)	3 Anschlüsse	Anschluss mit 1x Dreiphasen-Stromwandler oder 3x Einphasen-Stromwandlern

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Max. Busbeladung	32 Stück MCS-I
Übertragungsentfernung	Maximal 1000 m
Baudrate	1200/2400/4800/9600 (standardmäßig) 19200/38400 bps
Parität	Keine (Standard), Ungerade, Gerade
Datenbit	8
Stoppbit	1 oder 2

Verdrahtung und Abmessungen [mm:]

MCS-D

Verdrahtung und Abmessungen [mm:]

MCS-U

Verdrahtung und Abmessungen [mm:]

MCS-I

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Mehrkreis-Messlösung für die Messung im Rechenzentrum.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Mehrkreis-Messlösung für die Messung im Rechenzentrum

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Branchenkenntnisse

Was ist Dreiphasiger Multifunktions-Energiezähler mit Vierfachlast für die Messung im Rechenzentrum ?

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist ein Energiezählertyp, der speziell für den Einsatz in Rechenzentren zur Messung und Überwachung des Energieverbrauchs entwickelt wurde.

In einem Rechenzentrum ist es wichtig, den Energieverbrauch verschiedener Geräte und Geräte, einschließlich Servern, Kühlsystemen und anderen Infrastrukturkomponenten, genau zu messen. Diese Informationen sind entscheidend für die Verwaltung des Energieverbrauchs, die Identifizierung potenzieller Energieeinsparungen und die Gewährleistung eines effizienten und zuverlässigen Betriebs des Rechenzentrums.

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist in der Lage, den Energieverbrauch von bis zu vier unabhängigen Stromkreisen gleichzeitig zu messen, was besonders in Rechenzentrumsumgebungen nützlich ist, in denen häufig mehrere Stromkreise zur Stromversorgung verschiedener Komponenten verwendet werden. Das Messgerät kann auch andere Parameter wie Spannung, Strom, Leistungsfaktor und Frequenz messen und ermöglicht so ein umfassendes Verständnis des Energieverbrauchs im Rechenzentrum.

Ein dreiphasiger Multifunktions-Energiezähler mit Vierfachlast ist ein wichtiges Werkzeug für Rechenzentrumsmanager und -betreiber, um den Energieverbrauch genau zu messen und zu überwachen und die Energieeffizienz ihrer Einrichtungen zu optimieren.

Wie man wählt Dreiphasiger Multifunktions-Energiezähler mit Vierfachlast für die Messung im Rechenzentrum ?

Bei der Auswahl eines dreiphasigen Multifunktions-Energiezählers mit Vierfachlast für ein Rechenzentrum müssen mehrere Faktoren berücksichtigt werden. Hier sind einige Schritte, die Sie im Auswahlprozess unterstützen:

Bestimmen Sie Ihre Anforderungen an die Energieüberwachung: Sie sollten zunächst die spezifischen Parameter bestimmen, die Sie überwachen müssen, wie z. B. Spannung, Strom, Leistungsfaktor, Frequenz und Energieverbrauch. Darüber hinaus möchten Sie möglicherweise die spezifischen Lastanforderungen des Rechenzentrums und die Art der zu messenden Last (z. B. Serverlasten, Kühllasten, Beleuchtungslasten) berücksichtigen.

Wählen Sie ein Messgerät mit angemessener Genauigkeit: Die Genauigkeit des Messgeräts sollte auf der Grundlage der Messanforderungen ausgewählt werden. Wenn Sie beispielsweise den Energieverbrauch zu Abrechnungszwecken messen müssen, benötigen Sie einen Zähler mit hoher Genauigkeit.

Berücksichtigen Sie das Kommunikationsprotokoll: Sie müssen das vom Messgerät unterstützte Kommunikationsprotokoll berücksichtigen und sicherstellen, dass es problemlos in Ihr Datencenter-Überwachungssystem integriert werden kann. Zu den gängigen Protokollen gehören Modbus, BACnet und SNMP.

Suchen Sie nach zusätzlichen Funktionen: Zu den zusätzlichen Funktionen, die hilfreich sein können, gehören Datenprotokollierung, Lastprofilerstellung, Demand Response und Alarme. Möglicherweise möchten Sie auch Messgeräte in Betracht ziehen, die andere Parameter wie Temperatur und Luftfeuchtigkeit messen können.

Bewerten Sie den Installationsprozess: Sie sollten auch den Installationsprozess für das Messgerät bewerten und sicherstellen, dass es problemlos und ohne Unterbrechungen in das elektrische System Ihres Rechenzentrums integriert werden kann.

Berücksichtigen Sie die Unterstützung des Anbieters: Berücksichtigen Sie schließlich die Unterstützung des Anbieters für das Messgerät, einschließlich der Verfügbarkeit von technischem Support und der Länge des Garantiezeitraums.

Unter Berücksichtigung dieser Faktoren sollten Sie in der Lage sein, einen dreiphasigen Multifunktions-Energiezähler mit vier Lasten auszuwählen, der die Anforderungen Ihres Rechenzentrums an eine genaue und zuverlässige Energieüberwachung erfüllt.
