SDM630-EV V2

Von Eichrecht zugelassenes dreiphasiges Multifunktions-Energiemessgerät für die Lademessung von Elektrofahrzeugen

Name: Von Eichrecht zugelassenes dreiphasiges Multifunktions-Energiemessgerät für die Lademessung von Elektrofahrzeugen
Rating: 5 (99 reviews)

Von Eichrecht zugelassenes Messgerät für Ladegeräte für Elektrofahrzeuge
Multiparameter: kWh, W, V, A, PF, Hz, DMD usw.
Bidirektionale Messung
Max. 100A Direktlast
2*RS485 Modbus RTU
Funktioniert mit 1P2W/3P3W/3P4W
ECC-Verschlüsselung
Besser als Klasse 0,5 / C Genauigkeit

Kontakt Anfrage PDF Herunterladen

+86-400-996-9296

[email protected]

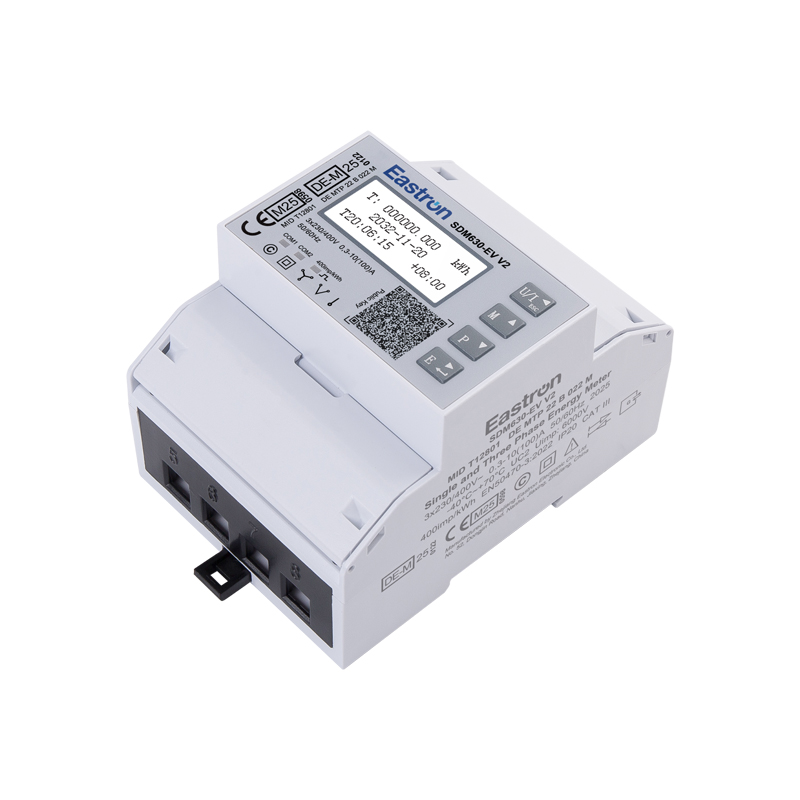

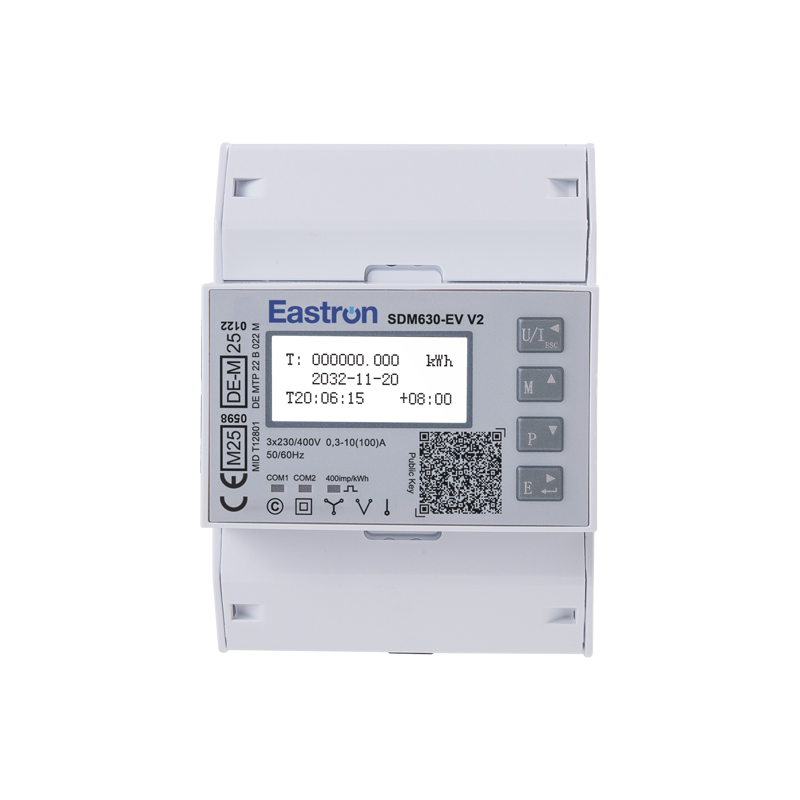

Der SDM630-EV V2 ist ein dreiphasiger Energiezähler, der von EASTRON für die Abrechnung von E-Auto-Ladegeräten entwickelt wurde. Das Messgerät verwendet eine spezielle Verschlüsselungsmethode für die Sicherheit der Datenübertragung: Eine Einwegverschlüsselung wird durch ECC (Ellipse Curve Cryptography) erreicht.
Das intelligente Messgerät SDM630-EV V2 misst und zeigt die Eigenschaften von Einphasen-Zweileitern (1p2w), dreiphasigen Dreileitern (3p3w) und dreiphasigen Vierleitern (3p4w) an, einschließlich Spannung, Frequenz, Strom, Leistung, Wirk- und Blindenergie, importiert oder exportiert. Energie wird in kWh, kVArh gemessen.
Der Smart Meter SDM630-EV V2 unterstützt max. Der 100-A-Direktverbindungsanschluss spart Kosten und vermeidet die Mühe, externe Stromwandler anzuschließen, was dem Gerät einen kostengünstigen und einfachen Betrieb verleiht. Integrierte Schnittstellen bieten 2 Kanäle RS485 Modbus RTU-Ausgänge. Die Konfiguration ist passwortgeschützt.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)
Messgenauigkeit	Spannung	±0,5 %
	Aktuell	±0,5 %
	Häufigkeit	±0,2 %
	Leistungsfaktor	±0,01
	Wirkleistung	±1 %
	Blindleistung	±1 %
	Scheinbare Leistung	±1 %
	Aktive Energie	Klasse 0,5 IEC62053-21 Klasse C EN50470-3:2022
	Blindenergie	Klasse 2 IEC 62053-23

Eingabe und Ausgabe
Eingabe	Aktuell	Nennstrom (Ib/Iref)	10A
		Maximaler Strom (Imax.)	100A
		Min. Strom (Imin.)	0,3A
		Anlaufstrom	40mA
	Spannung	Nennspannung (Un)	3*230/400V Wechselstrom
	Spannung	Spannung Range	100~277V AC (L-N) 100~480 V AC (L-L)
Ausgabe	2x RS485 Modbus

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	1.: 2400 bps ~ 38400 bps (Standard: 9600 bps) 2.: 9600 bps
Paritätsbit	1.: Keine (Standard), Ungerade, Gerade 2.: Keine
Stoppbit	1.: 1 oder 2 2.: 1
Reaktionszeit	<100 mS

Verdrahtung und Abmessungen [mm:]

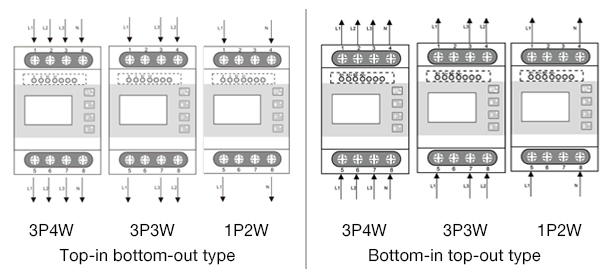

Schaltplan

Verdrahtung und Abmessungen [mm:]

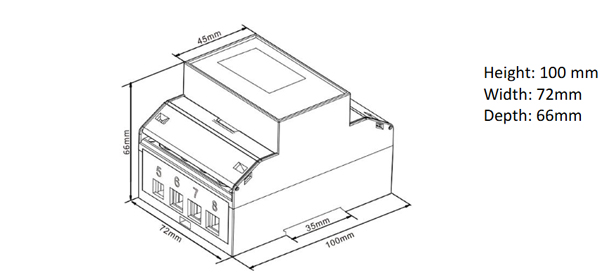

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Von Eichrecht zugelassenes dreiphasiges Multifunktions-Energiemessgerät für die Lademessung von Elektrofahrzeugen.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Von Eichrecht zugelassenes dreiphasiges Multifunktions-Energiemessgerät für die Lademessung von Elektrofahrzeugen

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

So wählen Sie ein Ladegerät für Elektrofahrzeuge aus: Gleichstrom vs. Wechselstrom, Zertifizierung und Abrechnungsgenauigkeit

Aug 21,2026

Das Lademessgerät für Elektrofahrzeuge ist ein Abrechn......

Eastron präsentiert PV- und Energiespeicher-Messlösungen auf der SNEC PV+ 2026

Jun 08,2026

Vom 3. bis 5. Juni 2026 fand im Shanghai National Exhibit......

Die 140. (Herbstsitzung) China Import- und Exportmesse (Kantonmesse)

Aug 17,2026

China Import and Export Fair Complex ...

Leitfaden für Solar-PV-Messgeräte: Was es tut, Unterschiede und wie man eines auswählt

Aug 14,2026

Stellen Sie sich vor, Sie nehmen eine Solaranlage auf ......

Was macht einen einphasigen MID-Energiezähler für die Abrechnung zuverlässig?

Aug 06,2026

Was ist ein einphasiger MID-Energiezähler? A Einph......

Einphasiger elektronischer kWh-Zähler: Funktionsweise und Installation

Jul 31,2026

So funktioniert ein einphasiger elektronischer kWh-Zähler......

Branchenkenntnisse

Was ist Lademessung für Elektrofahrzeuge ?

Unter EV-Lademessung versteht man den Prozess der Messung und Berechnung der Strommenge, die zum Laden eines Elektrofahrzeugs (EV) an einer Ladestation verbraucht wird. Dabei wird mithilfe eines Zählers die während des Ladevorgangs verbrauchte Energiemenge verfolgt und die Kosten für den verbrauchten Strom auf der Grundlage eines vorgegebenen Tarifs berechnet.

Das Messsystem kann in die Ladestation selbst integriert sein oder ein separates, in der Nähe installiertes Gerät sein. Die vom Zähler erfassten Daten werden typischerweise verwendet, um den Geldbetrag zu ermitteln, der dem Benutzer für den verbrauchten Strom in Rechnung gestellt wird.

Die Messung ist ein wichtiger Aspekt der Ladeinfrastruktur für Elektrofahrzeuge, da sie dazu beiträgt, sicherzustellen, dass den Benutzern genau die von ihnen verbrauchte Energie in Rechnung gestellt wird und dass der Betreiber der Ladestation in der Lage ist, die Kosten für den bereitgestellten Strom wieder hereinzuholen. Die Messung trägt auch dazu bei, Abrechnungs- und Bezahlprozesse zu erleichtern, sodass Benutzer ihre Ladevorgänge bequem und transparent bezahlen können.

Wie funktioniert Lademessung für Elektrofahrzeuge arbeiten?

Bei der Lademessung für Elektrofahrzeuge wird die Energiemenge gemessen, die während eines Ladevorgangs von der Ladestation an das Elektrofahrzeug (EV) übertragen wird. Dies erfolgt in der Regel über einen Zähler, der in der Ladestation installiert ist.

Der Zähler misst die Menge an elektrischer Energie, die während des Ladevorgangs verbraucht wird, und zeichnet diese in Kilowattstunden (kWh) auf. Diese Informationen werden dann verwendet, um die Kosten des Ladevorgangs zu berechnen, basierend auf dem vom Ladestationsbetreiber berechneten Tarif pro kWh.

Das Messsystem kann entweder ein hardware- oder softwarebasiertes System sein. Das Hardwaresystem umfasst einen in der Ladestation installierten physischen Zähler, der mit der Software der Ladestation kommuniziert, um den Energieverbrauch zu verfolgen und aufzuzeichnen. Das Softwaresystem hingegen ist typischerweise cloudbasiert und nutzt intelligente Ladealgorithmen, um die während des Ladevorgangs übertragene Energie zu messen.

Sobald der Energieverbrauch erfasst ist, berechnet der Ladestationsbetreiber anhand dieser Daten die Kosten für den Ladevorgang. Diese Kosten können je nach Preisstruktur des Ladestationsbetreibers auf einem Pauschalpreis, einem nutzungszeitabhängigen Preis oder einem bedarfsabhängigen Preis basieren.

Die Lademessung für Elektrofahrzeuge ist ein wesentlicher Bestandteil der Ladeinfrastruktur für Elektrofahrzeuge und ermöglicht es den Betreibern von Ladestationen, den Energieverbrauch genau zu messen und den Kunden die von ihnen verbrauchte Energie in Rechnung zu stellen.

So pflegen Sie es Lademessung für Elektrofahrzeuge ?

Die Aufrechterhaltung der Lademessung von Elektrofahrzeugen umfasst mehrere Schritte, darunter Überwachung, Kalibrierung und regelmäßige Inspektionen. Hier sind einige spezifische Schritte, die Sie unternehmen können, um die Lademessung von Elektrofahrzeugen aufrechtzuerhalten:

Regelmäßige Inspektionen: Überprüfen Sie die Ladestationen regelmäßig, um physische Schäden oder Probleme festzustellen, die sich auf das Messsystem auswirken könnten. Dies kann die Überprüfung der Ladekabel, Anschlüsse und des Ladegeräts selbst umfassen.

Kalibrierung: Kalibrieren Sie das Messsystem regelmäßig, um genaue Messwerte sicherzustellen. Sie können dies tun, indem Sie die Messwerte des Messsystems mit einer bekannten, genauen Quelle vergleichen. Es ist wichtig, diese Kalibrierung regelmäßig durchzuführen, da die Messgenauigkeit mit der Zeit schwanken kann.

Überwachung: Verwenden Sie ein Überwachungssystem, um die Ladevorgänge und Messdaten zu verfolgen. Dies kann Ihnen helfen, Unregelmäßigkeiten in den Messdaten zu erkennen und diese umgehend zu beheben.

Wartung: Die regelmäßige Wartung der Ladegeräte ist entscheidend, um deren ordnungsgemäße Funktion sicherzustellen. Dies kann das Reinigen der Ladeanschlüsse, das Ersetzen abgenutzter Kabel und das Aktualisieren der Software nach Bedarf umfassen.

Einhaltung: Stellen Sie sicher, dass das Messsystem den örtlichen Vorschriften und Standards entspricht. Die Einhaltung gesetzlicher Anforderungen trägt dazu bei, sicherzustellen, dass das Messsystem zuverlässig und genau ist.

Schulung: Stellen Sie sicher, dass Ihr Personal ordnungsgemäß in der Bedienung und Wartung der Ladestationen und des Messsystems geschult ist. Eine ordnungsgemäße Schulung kann dazu beitragen, Fehler zu vermeiden und die Genauigkeit des Dosiersystems zu verbessern.

Wenn Sie diese Schritte befolgen, können Sie die Genauigkeit und Zuverlässigkeit Ihres Lademesssystems für Elektrofahrzeuge aufrechterhalten.

EV-Lademessung verwendet DIN-Schienenmontage Systeme zur Verbesserung des Installations- und Wartungsprozesses. Der DIN-Schienen-Standard sorgt dafür, dass die Messgeräte sicher und einheitlich in Ladestationen montiert werden können, was einen schlanken Aufbau ermöglicht. Diese Systeme verfügen über eine LCD Bildschirm , das Echtzeitinformationen über den Ladestatus, den Energieverbrauch und andere wichtige Kennzahlen liefert und es Benutzern und Technikern erleichtert, den Ladevorgang zu überwachen und zu verwalten.

Die Kombination von DIN-Schiene Die Montage- und LCD-Anzeigefunktionalität macht diese Dosiersysteme äußerst effizient und vielseitig. Durch die Integration dieser Funktionen kann die Ladeinfrastruktur für Elektrofahrzeuge einfacher erweitert und aufgerüstet werden, um künftigen technologischen Fortschritten und einer erhöhten Nachfrage Rechnung zu tragen. Dieser Ansatz verbessert nicht nur das allgemeine Benutzererlebnis, sondern unterstützt auch die Entwicklung eines widerstandsfähigeren und nachhaltigeren Energieökosystems.
