MID 3 Module DIN-Schiene Dreiphasen-Direkt-Multifunktionsmessgerät für die Lademessung von Elektrofahrzeugen

Produkte anzeigen Kontakt

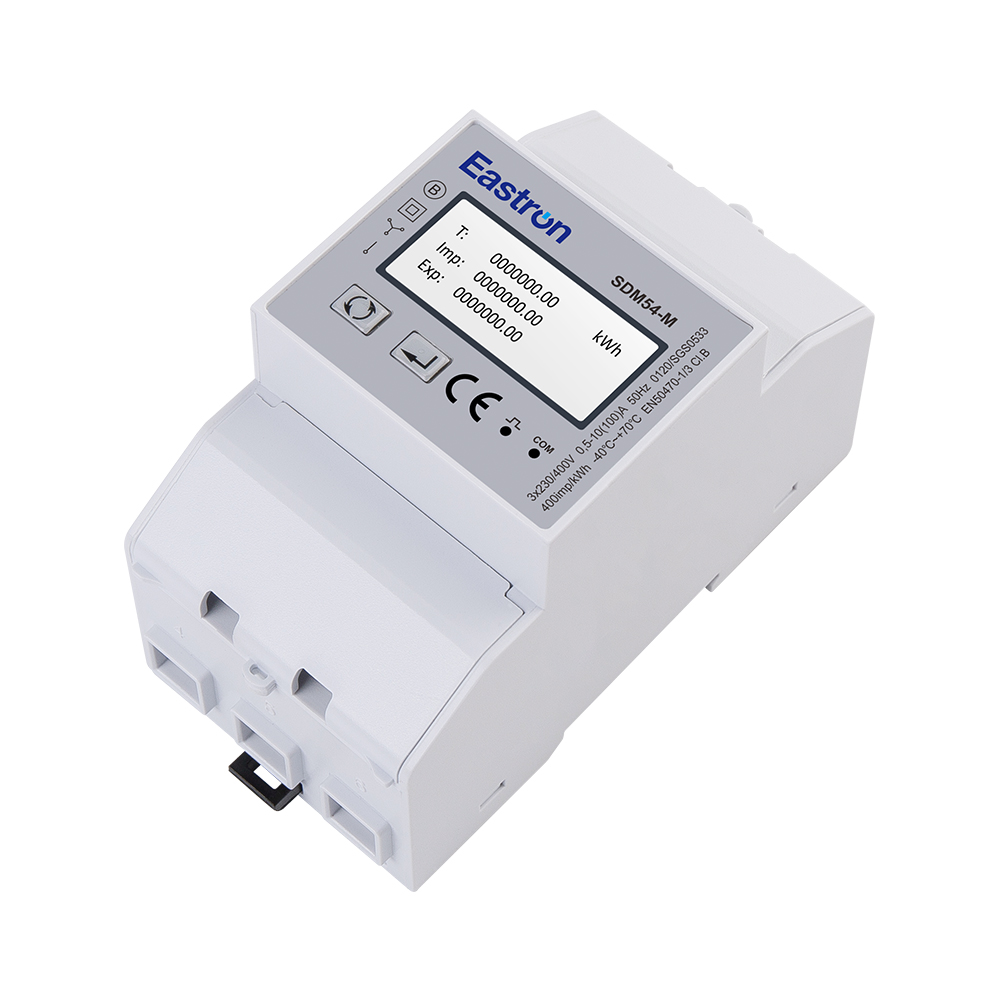

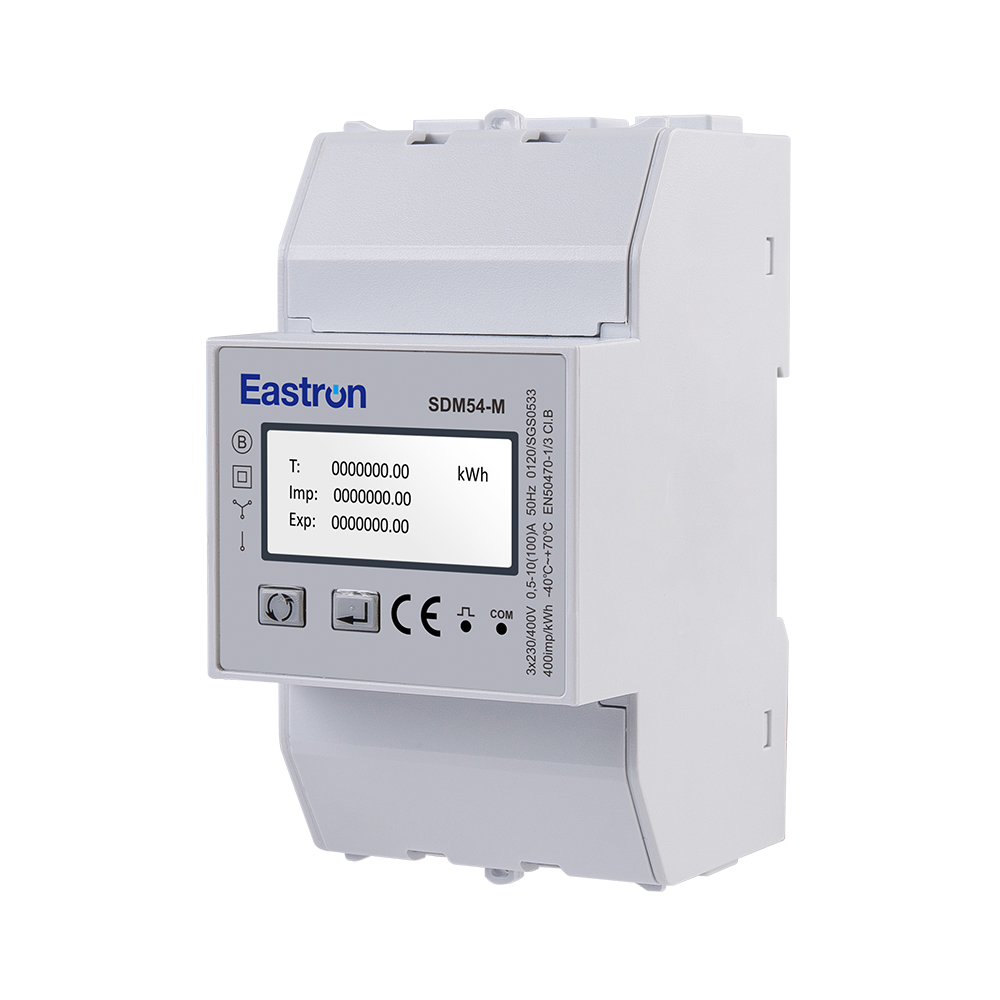

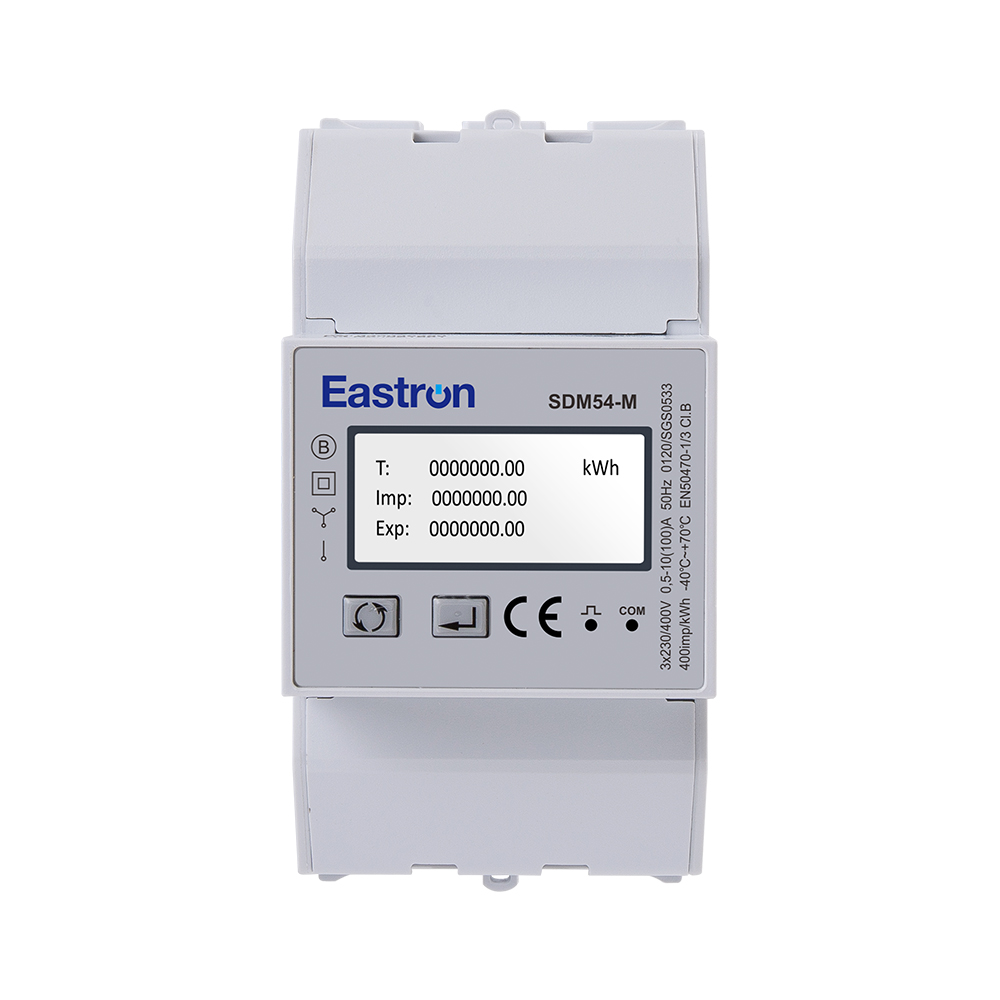

SDM54-M

MID 3 Module DIN-Schiene Dreiphasen-Direkt-Multifunktionsmessgerät für die Lademessung von Elektrofahrzeugen

Multiparameter: kWh, W, V, A, PF, Hz, DMD usw.
Für 22 kW oder weniger AC-Ladesäulen für Elektrofahrzeuge
2 Impulsausgang Modbus
Bidirektionale Messung
Max. 100A Direktlast
3 Module, 54 mm Breite
MID-zugelassen
1P2W,3P4W

Kontakt Anfrage PDF Herunterladen

Twitter
Youtube
Facebook

(86)573-83698881

[email protected]

SDM54 Modbus/Mbus/2T

DREIPHASIGER MULTIFUNKTIONS-LEISTUNGSANALYSATOR

Das SDM54 ist ein MID-3-Modul-Dreiphasen-Direkt-Multifunktionsmessgerät mit DIN-Schiene für die Lademessung von Elektrofahrzeugen. Es misst und zeigt die Eigenschaften von Einphasen-Zweileitern (1p2w) und dreiphasigen Vierleitern (3p4w) an, einschließlich Spannung, Frequenz, Strom, Leistung, Leistungsfaktor, Wirk- und Blindenergie, importiert oder exportiert. Energie wird in kWh und kVArh gemessen. Der maximale Leistungs- und Strombedarf kann über voreingestellte Zeiträume von bis zu 60 Minuten gemessen werden. Die Mini-Größe (54 mm Breite) ist beliebt bei dreiphasigen EV-Ladesystemanwendungen.

Das Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/32/EU.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)
Messgenauigkeit	Leistung	0,5 % des Bereichsmaximums
	Aktive Energie	IEC 62053-21 Klasse 1.0 EN50470-1/3 Klasse B
	Blindenergie	IEC62053-23 Klasse 2
	Frequenz	0,2 % der Mittelfrequenz
	Aktuell	0,5 % des Bereichsmaximums
	Stromspannung	0,5 % des Bereichsmaximums
	Leistungsfaktor	1 % der Einheit (0,01)

Eingabe und Ausgabe
Eingang	Aktuell	Nennstrom (Ib/Iref)	10A
		Maximaler Strom (Imax.)	100A
		Min. Strom (Imin.)	0,5A
		Anlaufstrom	20mA
	Stromspannung	Nennspannung (Un)	230 V L-N / 120 V L-N
		Betriebsspannung	80 % ~ 120 % der Un
Ausgabe	SDM54-Modbus	2 Impulsausgänge RS485 Modbus
	SDM54-2T	2 Impulsausgänge RS485 Modbus 2 Tarife (doppelte Stromquelle)

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	2400 bps ~ 38400 bps, Standard: 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2
Ansprechzeit	<80 mS

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von MID 3 Module DIN-Schiene Dreiphasen-Direkt-Multifunktionsmessgerät für die Lademessung von Elektrofahrzeugen.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von MID 3 Module DIN-Schiene Dreiphasen-Direkt-Multifunktionsmessgerät für die Lademessung von Elektrofahrzeugen

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Branchenkenntnisse

Was ist Lademessung für Elektrofahrzeuge ?

Unter EV-Lademessung versteht man den Prozess der Messung und Berechnung der Strommenge, die zum Laden eines Elektrofahrzeugs (EV) an einer Ladestation verbraucht wird. Dabei wird mithilfe eines Zählers die während des Ladevorgangs verbrauchte Energiemenge verfolgt und die Kosten für den verbrauchten Strom auf der Grundlage eines vorgegebenen Tarifs berechnet.

Das Messsystem kann in die Ladestation selbst integriert sein oder ein separates, in der Nähe installiertes Gerät sein. Die vom Zähler erfassten Daten werden typischerweise verwendet, um den Geldbetrag zu ermitteln, der dem Benutzer für den verbrauchten Strom in Rechnung gestellt wird.

Die Messung ist ein wichtiger Aspekt der Ladeinfrastruktur für Elektrofahrzeuge, da sie dazu beiträgt, sicherzustellen, dass den Benutzern genau die von ihnen verbrauchte Energie in Rechnung gestellt wird und dass der Betreiber der Ladestation in der Lage ist, die Kosten für den bereitgestellten Strom wieder hereinzuholen. Die Messung trägt auch dazu bei, Abrechnungs- und Bezahlprozesse zu erleichtern, sodass Benutzer ihre Ladevorgänge bequem und transparent bezahlen können.

Wie funktioniert Lademessung für Elektrofahrzeuge arbeiten?

Bei der Lademessung für Elektrofahrzeuge wird die Energiemenge gemessen, die während eines Ladevorgangs von der Ladestation an das Elektrofahrzeug (EV) übertragen wird. Dies erfolgt in der Regel über einen Zähler, der in der Ladestation installiert ist.

Der Zähler misst die Menge an elektrischer Energie, die während des Ladevorgangs verbraucht wird, und zeichnet diese in Kilowattstunden (kWh) auf. Diese Informationen werden dann verwendet, um die Kosten des Ladevorgangs zu berechnen, basierend auf dem vom Ladestationsbetreiber berechneten Tarif pro kWh.

Das Messsystem kann entweder ein hardware- oder softwarebasiertes System sein. Das Hardwaresystem umfasst einen in der Ladestation installierten physischen Zähler, der mit der Software der Ladestation kommuniziert, um den Energieverbrauch zu verfolgen und aufzuzeichnen. Das Softwaresystem hingegen ist typischerweise cloudbasiert und nutzt intelligente Ladealgorithmen, um die während des Ladevorgangs übertragene Energie zu messen.

Sobald der Energieverbrauch erfasst ist, berechnet der Ladestationsbetreiber anhand dieser Daten die Kosten für den Ladevorgang. Diese Kosten können je nach Preisstruktur des Ladestationsbetreibers auf einem Pauschalpreis, einem nutzungszeitabhängigen Preis oder einem bedarfsabhängigen Preis basieren.

Die Lademessung für Elektrofahrzeuge ist ein wesentlicher Bestandteil der Ladeinfrastruktur für Elektrofahrzeuge und ermöglicht es den Betreibern von Ladestationen, den Energieverbrauch genau zu messen und den Kunden die von ihnen verbrauchte Energie in Rechnung zu stellen.

So pflegen Sie es Lademessung für Elektrofahrzeuge ?

Die Aufrechterhaltung der Lademessung von Elektrofahrzeugen umfasst mehrere Schritte, darunter Überwachung, Kalibrierung und regelmäßige Inspektionen. Hier sind einige spezifische Schritte, die Sie unternehmen können, um die Lademessung von Elektrofahrzeugen aufrechtzuerhalten:

Regelmäßige Inspektionen: Überprüfen Sie die Ladestationen regelmäßig, um physische Schäden oder Probleme festzustellen, die sich auf das Messsystem auswirken könnten. Dies kann die Überprüfung der Ladekabel, Anschlüsse und des Ladegeräts selbst umfassen.

Kalibrierung: Kalibrieren Sie das Messsystem regelmäßig, um genaue Messwerte sicherzustellen. Sie können dies tun, indem Sie die Messwerte des Messsystems mit einer bekannten, genauen Quelle vergleichen. Es ist wichtig, diese Kalibrierung regelmäßig durchzuführen, da die Messgenauigkeit mit der Zeit schwanken kann.

Überwachung: Verwenden Sie ein Überwachungssystem, um die Ladevorgänge und Messdaten zu verfolgen. Dies kann Ihnen helfen, Unregelmäßigkeiten in den Messdaten zu erkennen und diese umgehend zu beheben.

Wartung: Die regelmäßige Wartung der Ladegeräte ist entscheidend, um deren ordnungsgemäße Funktion sicherzustellen. Dies kann das Reinigen der Ladeanschlüsse, das Ersetzen abgenutzter Kabel und das Aktualisieren der Software nach Bedarf umfassen.

Einhaltung: Stellen Sie sicher, dass das Messsystem den örtlichen Vorschriften und Standards entspricht. Die Einhaltung gesetzlicher Anforderungen trägt dazu bei, sicherzustellen, dass das Messsystem zuverlässig und genau ist.

Schulung: Stellen Sie sicher, dass Ihr Personal ordnungsgemäß in der Bedienung und Wartung der Ladestationen und des Messsystems geschult ist. Eine ordnungsgemäße Schulung kann dazu beitragen, Fehler zu vermeiden und die Genauigkeit des Dosiersystems zu verbessern.

Wenn Sie diese Schritte befolgen, können Sie die Genauigkeit und Zuverlässigkeit Ihres Lademesssystems für Elektrofahrzeuge aufrechterhalten.

EV-Lademessung verwendet DIN-Schienenmontage Systeme zur Verbesserung des Installations- und Wartungsprozesses. Der DIN-Schienen-Standard sorgt dafür, dass die Messgeräte sicher und einheitlich in Ladestationen montiert werden können, was einen schlanken Aufbau ermöglicht. Diese Systeme verfügen über eine LCD Bildschirm , das Echtzeitinformationen über den Ladestatus, den Energieverbrauch und andere wichtige Kennzahlen liefert und es Benutzern und Technikern erleichtert, den Ladevorgang zu überwachen und zu verwalten.

Die Kombination von DIN-Schiene Die Montage- und LCD-Anzeigefunktionalität macht diese Dosiersysteme äußerst effizient und vielseitig. Durch die Integration dieser Funktionen kann die Ladeinfrastruktur für Elektrofahrzeuge einfacher erweitert und aufgerüstet werden, um künftigen technologischen Fortschritten und einer erhöhten Nachfrage Rechnung zu tragen. Dieser Ansatz verbessert nicht nur das allgemeine Benutzererlebnis, sondern unterstützt auch die Entwicklung eines widerstandsfähigeren und nachhaltigeren Energieökosystems.
