RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator

  • RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator
  • RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator
  • RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator
  • RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator

Smart X96-5A

RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator

  • Selbstversorgung
  • Multiparameter-Messung
  • Bis zum 63. THD und IHD
  • RS485 Modbus RTU und Impulsausgänge
  • Hohe Genauigkeit der Klasse 0,5 s
  • Balkendiagramm zur Leistungsanzeige
  • Hintergrundbeleuchtetes LCD-Display für volle Betrachtungswinkel
  • Push-in-Montage und Steckverbindung

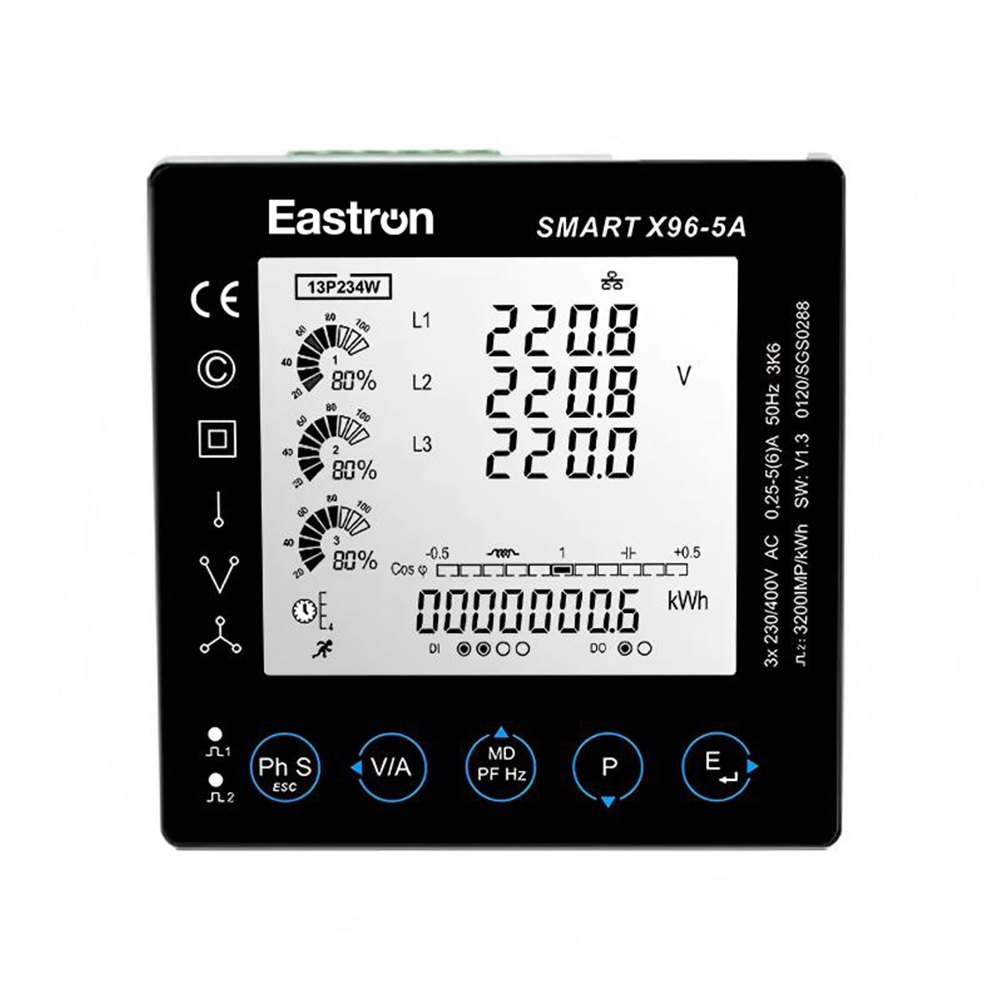

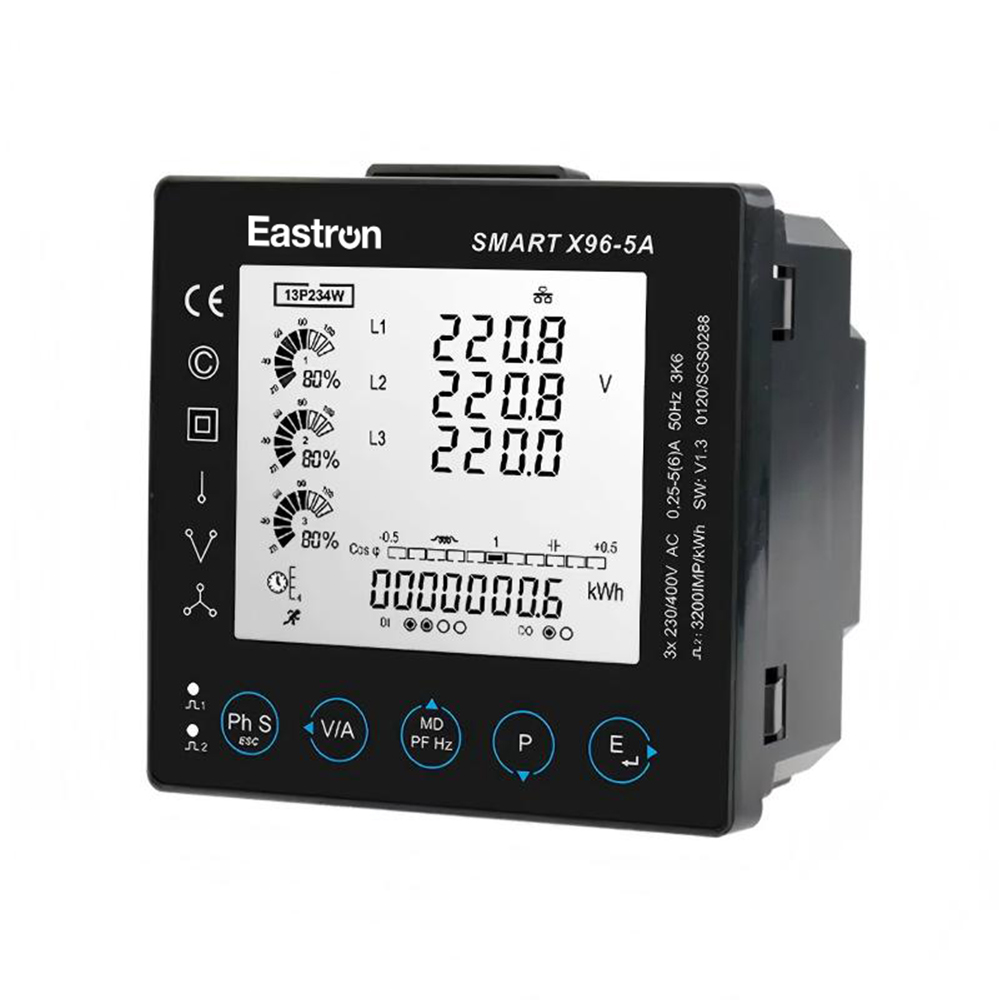

Eastron Smart X96-5A ist ein MID-zugelassener RS485-Modbus-Leistungsanalysator für Schalttafelmontage. Das Messgerät misst und zeigt die Eigenschaften von 1p2w-, 3p4w- und 3p3w-Lieferanten an, einschließlich Spannung, Strom, Frequenz, Leistung, Wirk- und Blindenergie, importiert und exportiert, Oberschwingungen, Maximalbedarf usw.

Der Zähler unterstützt die Eigenstromversorgung aus jeder der drei Phasen. Es verwendet einen hochauflösenden Bildschirm mit programmierbarer Hintergrundbeleuchtung für gute Sichtbarkeit in dunklen Bereichen und aus allen Betrachtungswinkeln. Neue Sektorsymbole zeigen den Prozentsatz der Stromlast auf 3 Phasen an. R485 Modbus RTU und 2 Impulsausgänge sind für die Fernkommunikation ausgestattet.

Das Messgerät wird nicht nur im Stromübertragungs- und Stromverteilungssystem häufig eingesetzt, sondern auch bei der Messung und Analyse des Stromverbrauchs in intelligenten LV/MV-Stromnetzen.

Der Leistungsmesser Smart X96-5A wurde hinsichtlich der Erfüllung der Anforderungen der EU-Richtlinie 2014/32/EU bewertet und zertifiziert. Die rückverfolgbare Nummer des Instruments lautet 0120/SGS0288.

Elektrische Eigenschaften

Art der Messung

RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)

Messgenauigkeit

Wirkleistung

1,0 % des Bereichsmaximums

Blindleistung

1,0 % des Bereichsmaximums

Scheinleistung

1,0 % des Bereichsmaximums

Aktive Energie

IEC 62053-22 Klasse 0,5S, IEC 62053-21 Klasse 1,0

Blindenergie

1,0 % des Bereichsmaximums gemäß IEC 62053-24

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

THD

2 % bis zur 63. Harmonischen

Eingabe und Ausgabe

Eingangsstrom

Nennstrom

5A

Maximaler Strom

9999A

Min. Strom

0,25A

Anlaufstrom

20mA

Ausgabe

Kontaktnennstrom

2-27mA bei 27V DC

Kontakt Nennspannung

5–27 V Gleichstrom

Impulsbreite

60 / 100 / 200 ms

Impulskonstante von S0 1

0,01 / 0,1 / 1 / 10 / 100 kWh/kVArh

Gepulste Konstante von S0 2

3200 IMP/kWh ((nicht konfigurierbar))

Kommunikation

RS485-Anschluss

Modbus RTU (RS485)

Typ

2-Draht-Halbduplex

Baudrate

2400,4800, 9600, 19200, 38400 bps

Adresse

1 bis 247

Pariy

Keine (Standard), Gerade, Ungerade

Stoppbit

1 oder 2

Mechanische Eigenschaften

Gewicht

420g

IP-Schutzgrad (IEC 60529)

IP51-Frontdisplay

Abmessungen (BxHxT)

96x96X92mm

Plattenausschnitt

Vertikal

Material des Messgerätgehäuses

Selbstverlöschend UL 94 V-0

Terminals

Ummantelte Schraubklemme.

Umwelteigenschaften

Betriebstemperatur

-25 bis 55°C

Lagertemperatur

-40 bis 70 °C

Luftfeuchtigkeitsbewertung

<95 % RH bei 50 °C (nicht kondensierend)

Verschmutzungsgrad

2

Höhe

2000m

Verdrahtung und Abmessungen [mm:]

Installation und Abmessungen [mm:]

Installation

Installation und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von RS485 Modbus Schalttafelmontierter MID-zugelassener Leistungsanalysator

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen




Die Funktionen von MID-zugelassener Leistungsanalysator .
Der MID-zugelassene Leistungsanalysator ist für die Messung von Wirk-, Blind- und Scheinenergie, Spannung, Strom, Frequenz, Leistungsfaktor und anderen elektrischen Parametern gemäß der Messgeräterichtlinie (MID) konzipiert. Zu seinen Hauptfunktionen gehören:
Präzise Energiemessung: Der MID-zugelassene Leistungsanalysator ermöglicht eine präzise Messung der Wirk-, Blind- und Scheinenergie und ermöglicht so eine genaue Abrechnung und Überwachung des Energieverbrauchs.
Echtzeitüberwachung: Mit seiner Fähigkeit, verschiedene elektrische Parameter wie Spannung, Strom und Leistungsfaktor zu messen, ermöglicht der Leistungsanalysator eine Echtzeitüberwachung des Energieverbrauchs und der Stromqualität.
Lastmanagement: Der Energieanalysator kann beim Lastmanagement helfen, indem er Informationen über den Energieverbrauch einzelner Geräte und Anlagen liefert, was einen effizienteren Energieverbrauch und eine Reduzierung der Energiekosten ermöglicht.
Analyse der Stromqualität: Durch die Messung und Analyse verschiedener Parameter wie Spannungs- und Stromharmonische, THD und Zwischenharmonische kann der Leistungsanalysator Einblicke in die Qualität der an eine Anlage gelieferten Energie liefern und so potenzielle Probleme frühzeitig erkennen und optimieren der Stromqualität.
Datenprotokollierung: Der Leistungsanalysator kann Daten zum Energieverbrauch und anderen elektrischen Parametern protokollieren und so wertvolle Einblicke in Energieverbrauchsmuster liefern und Bereiche für potenzielle Energieeinsparungen identifizieren.


Wie benutzt man MID-zugelassener Leistungsanalysator ?
MID-zugelassene Leistungsanalysatoren (Measuring Instruments Directive) werden für die genaue Messung elektrischer Parameter gemäß den Vorschriften der Europäischen Union (EU) verwendet. Hier sind die Schritte zur Verwendung eines MID-zugelassenen Leistungsanalysators:
Schließen Sie den Analysator an die Stromquelle an: Schließen Sie den Analysator an die Stromquelle an und stellen Sie sicher, dass die Spannungs- und Stromanschlüsse richtig angeschlossen sind.
Konfigurieren Sie die Einstellungen: Der MID-zugelassene Leistungsanalysator verfügt über eine Benutzeroberfläche, mit der Sie die Einstellungen entsprechend Ihren Anforderungen konfigurieren können. Legen Sie die Art der elektrischen Parameter fest, die Sie messen möchten, den zu messenden Wertebereich und die Abtastrate.
Starten Sie die Messung: Sobald die Einstellungen konfiguriert sind, starten Sie die Messung durch Drücken der entsprechenden Taste am Analysegerät. Der Analysator beginnt mit der Messung der elektrischen Parameter wie Spannung, Strom, Leistung, Energie und Frequenz.
Erfassen Sie die Daten: Der MID-zugelassene Leistungsanalysator zeigt die Messwerte auf der Benutzeroberfläche an. Sie können die Daten auch auf einem separaten Gerät wie einem Computer oder Datenlogger aufzeichnen, indem Sie den Analysator daran anschließen.
Analysieren Sie die Daten: Sobald die Daten erfasst sind, können Sie Softwaretools verwenden, um die Daten zu analysieren und daraus Erkenntnisse zu ziehen. Dies kann dabei helfen, Bereiche der Energieverschwendung zu identifizieren, Anomalien im elektrischen System zu erkennen und den Energieverbrauch zu optimieren.
Wiederholen Sie den Vorgang: Sie können den Messvorgang beliebig oft wiederholen, um die elektrischen Parameter im Zeitverlauf zu überwachen und Änderungen im Energieverbrauch zu verfolgen.
