4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung

  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung
  • 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung

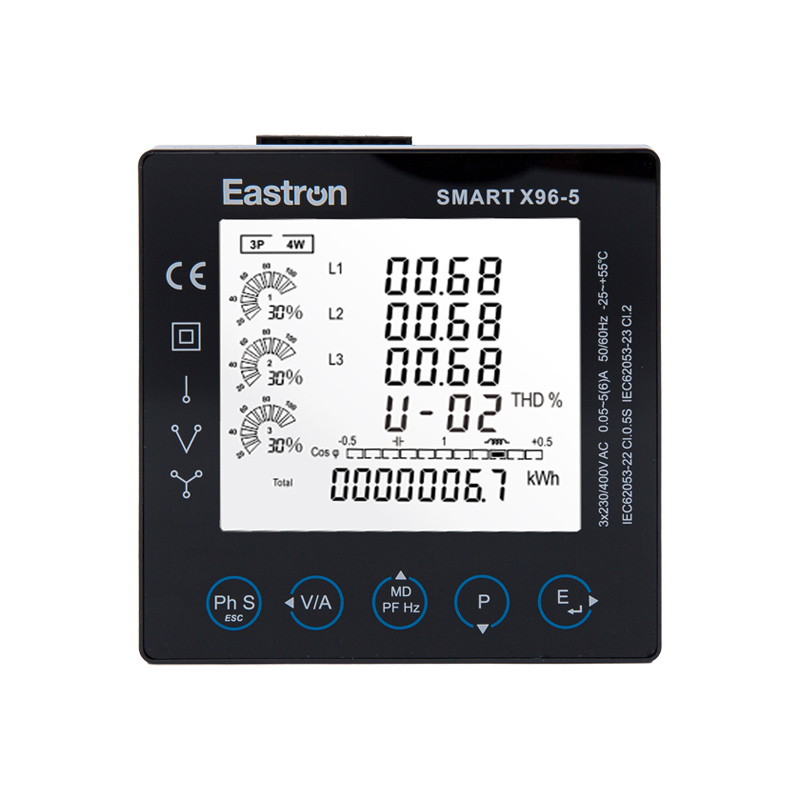

Smart X96-5i

4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung

  • Mehrparametermessung
  • Bis zu 63. und IHD
  • RS485 MODBUS RTU und Ethernet Modbus TCP/IP
  • Multi-Tariffs (RTC) verfügbar
  • Digitale Eingabe und Ausgabe
  • Hohe Genauigkeit der Klasse 0,5s
  • Balkendiagramm für Leistungsanzeige
  • LCD -Backbeleuchtung LCD -Display für volle Betrachtungswinkel
  • Push-in-Installation und Plug-in-Verbindung
  • SOE -Aufnahme

Smart X96 F ~ J Serie

Smart Energy Analyzer für ein- und drei Phasensysteme

Die Easttron Smart X96-5I-Serie ist ein 4DI 2DO-Modbus-TCP-Panel-Panel-Panel-Messgerät für die Stromverteilung. Diese Serienmessgeräte messen und zeigen die Eigenschaften von 1P2W-, 3p4W- und 3P3W -Lieferanten, einschließlich Spannung, Häufigkeit, Strom, Leistung, aktive und reaktive Energie, importiert oder exportiert, harmonisch, Leistungsfaktor, max. Nachfrage usw.

Der Smart X96 kann so konstruiert werden, dass er mit einer Vielzahl von CTS und PTs arbeiten kann, was dem Gerät einen breiten Betriebsbereich verleiht. RS485 MODBUS RTU und Ethernet TCP/IP sind für die Remote -Lektüre und -einstellung verfügbar. Digitale Ein- und Ausgänge werden für die externe Signalzählung und die externe Gerätesteuerung bereitgestellt. Die Parameter von 30 Typen können für Alarm eingestellt werden.

Seine perfekte Leistung, ein gutes Aussehen, eine hohe Genauigkeit der Klasse 0,5s, alles für eine gute Wahl für Stromverteilungslösungen.

Elektrische Eigenschaften

Art der Messung

RMS einschließlich Harmonische auf drei Phasen -Wechselstromsystemen (3p, 3p n)

Messgenauigkeit

Aktive Kraft

1,0% des Bereichs maximal

Reaktive Kraft

1,0% des Bereichs maximal

Scheinbare Kraft

1,0% des Bereichs maximal

Aktive Energie

IEC 62053-22 Klasse 0,5s, IEC 62053-21 Klasse 1.0

Reaktive Energie

1,0% des Bereichs maximal auf IEC 62053-24

Frequenz

0,2% der Mittelfrequenz

Aktuell

0,5% des Bereichs maximal

Stromspannung

0,5% des Bereichs maximal

Leistungsfaktor

1% der Einheit (0,01)

Thd

2% bis 63. Harmonische

Eingabe & Ausgabe

Eingang

Aktuell

Bewertungsstrom

5a

Maximaler Strom

9999a

Min Strom

0,25A

Strom starten

20 mA

Stromspannung

Aux.Power -Versorgung

230 V L-N AC oder 120 V ~ 380 V DC

Gemessene Spannung

50 V ~ 600 V (3p4W)

50 V ~ 480 V (3p3W)

Kommunikation

RS485 Port

Modbus RTU (RS485)

Typ

2-Wire-Halb-Duplex

Baudrate

2400.4800, 9600, 19200, 38400 bps

Adresse

1 bis 247

Pariy

Keine (Standard), sogar ungerade

Stoppen Sie ein bisschen

1 oder 2

Mechanische Eigenschaften

Gewicht

420g

IP -Schutzgrad (IEC 60529)

IP51 Frontanzeige

Abmessungen (WXHXD)

96x96x92mm

Panelausschnitt

Vertikal

Material des Messgeräts

Selbstauslöser UL 94 V-0

Terminals

Schraubenklemme ausgehüllt.

Umweltmerkmale

Betriebstemperatur

-25 bis 55 ° C.

Lagertemperatur

-40 bis 70 ° C.

Feuchtigkeitsbewertung

<95% RH bei 50 ° C (Nicht-Kondensation)

Verschmutzungsabschluss

2

Höhe

2000m

Verdrahtung und Abmessungen [mm:]

Installation und Dimension [mm:]

Installation

Installation und Dimension [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von 4DI 2DO MODBUS TCP Dreiphasen -Panel -Panel -Messgerät für die Stromverteilung

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Wie Ethernet -TCP- und UL -Zertifizierung intelligente Messgeräte die Effizienz in Nordamerika steigern

May 15,2025

In der hyperkonnitierten Welt der Rechenzentren- - - ......

Smart Energy-Lösungen für Nordamerika: Modbus RS485 & UL-zertifizierte Messgeräte

May 09,2025

In einer Zeit, in der Energieeffizienz und Grid -Inte......

Eastron DCM6-650 4-Wire-DC-Messgerät: Präzisionsleistung Messung für EV-Schnellladung

Apr 30,2025

Verständnis von DC-Messsystemen: Zwei-Draht- ......

Eastron sichert die erste UL -Zertifizierung Chinas für AC -Smart -Messgeräte und führt den globalen Markt an

Apr 24,2025

Zhejiang Eastron Electronic Co. Ltd. (im Folgenden als „E......

Branchenwissen



Was ist Dreiphasen-Multifunktions-Einbaumessgerät für die Schalttafelmontage ?
Ein dreiphasiges, an der Schalttafel montiertes Multifunktions-Einbaumessgerät ist ein elektrisches Messgerät, das typischerweise zur Überwachung verschiedener elektrischer Parameter in einem dreiphasigen Stromnetz verwendet wird. Das Messgerät ist auf einer Schalttafel montiert. Dabei handelt es sich um eine Platine, die mehrere elektrische Komponenten enthält und normalerweise zur Steuerung und Verteilung elektrischer Energie in einem Gebäude oder einer Industrieumgebung verwendet wird.
Ein Multifunktions-Einbaumessgerät kann verschiedene elektrische Parameter wie Spannung, Strom, Leistung, Energie, Frequenz und Leistungsfaktor messen. Diese Messungen können auf einer digitalen Anzeige angezeigt werden, die entweder analog oder digital sein kann.
Mit dem Einbaumessgerät können die elektrischen Parameter einer einzelnen Last oder mehrerer Lasten in einem dreiphasigen Stromnetz überwacht werden. Dies kann dabei helfen, Anomalien oder Probleme im Stromnetz zu erkennen, was dazu beitragen kann, Ausfallzeiten zu verhindern und Wartungskosten zu senken.
Ein dreiphasiges, an der Schalttafel montiertes Multifunktions-Einbaumessgerät ist ein nützliches Werkzeug zur Überwachung und Steuerung der elektrischen Parameter eines dreiphasigen Stromsystems.
Was sind die Verwendungszwecke von Dreiphasen-Multifunktions-Einbaumessgerät für Schalttafeltafeln ?
Ein Dreiphasen-Einbau-Multifunktions-Einbaumessgerät ist ein vielseitiges elektrisches Messgerät, das für eine Vielzahl von Anwendungen eingesetzt werden kann. Zu den häufigsten Verwendungszwecken dieses Zählertyps in einer Schalttafel gehören:
Leistungsüberwachung: Das Multifunktions-Einbaumessgerät kann den Stromverbrauch eines Dreiphasensystems in Echtzeit messen, einschließlich Wirkleistung (Watt), Blindleistung (VARs) und Scheinleistung (VA). Diese Informationen können verwendet werden, um den Energieverbrauch zu optimieren und Probleme mit der Stromqualität zu identifizieren.
Energiemessung: Der Zähler kann auch den gesamten Energieverbrauch des Dreiphasensystems über einen bestimmten Zeitraum messen, was für Abrechnungszwecke und zur Verfolgung von Energieverbrauchstrends unerlässlich ist.
Spannungs- und Stromüberwachung: Das Messgerät kann die Spannung und den Strom jeder Phase des Dreiphasensystems messen. Diese Informationen können verwendet werden, um Spannungsungleichgewichte oder Stromüberlastungen zu identifizieren, die zu Geräteausfällen führen können.
Überwachung von Frequenz und Leistungsfaktor: Das Messgerät kann die Frequenz und den Leistungsfaktor des Dreiphasensystems messen. Die Frequenzüberwachung ist wichtig, um sicherzustellen, dass das System im richtigen Frequenzbereich arbeitet, während die Überwachung des Leistungsfaktors dabei helfen kann, den Energieverbrauch zu optimieren und Probleme mit der Stromqualität zu erkennen.
Alarm- und Ereignisprotokollierung: Das Messgerät kann so programmiert werden, dass es Alarme auslöst oder Ereignisse protokolliert, wenn bestimmte Bedingungen erfüllt sind, z. B. hohe Strom- oder Spannungswerte. Mithilfe dieser Informationen können Probleme diagnostiziert und Geräteschäden verhindert werden.
Ein dreiphasiges, schalttafelmontiertes Multifunktions-Einbaumessgerät ist ein wertvolles Werkzeug zur Überwachung und Optimierung der Leistung dreiphasiger elektrischer Systeme in einer Schalttafel.
