SDM320C

Einphasiger DIN-Schienen-Multifunktions-Energiezähler für AMR/AMI

Multiparameter: kWh kVarh, kW, PF, Hz, V, A usw.
Fernbedienung EIN/AUS
Alarmanlage
RS485-Modbus-Kommunikation
100A Direktanschluss
Genauigkeitsklasse 0,5S/1,0
Mehrtarifversion verfügbar

Kontakt Anfrage PDF Herunterladen

Twitter
Youtube
Facebook

(86)573-83698881

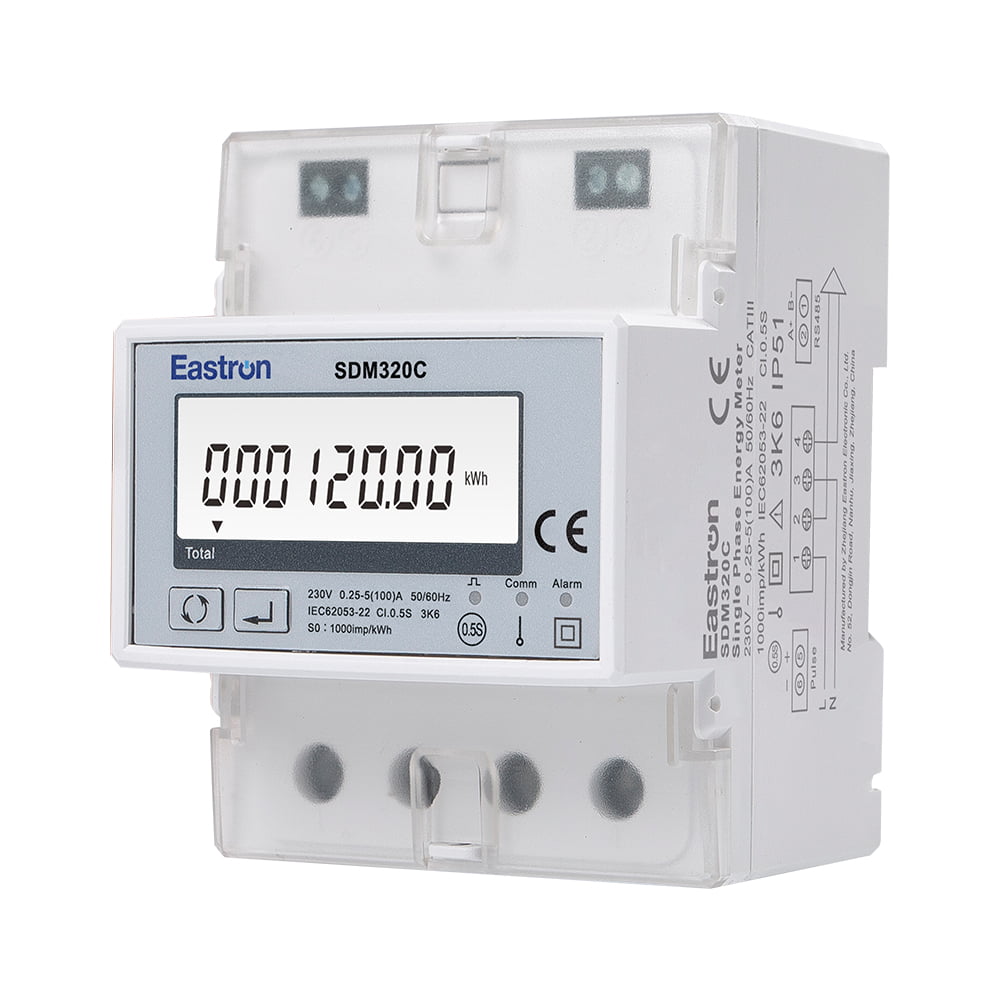

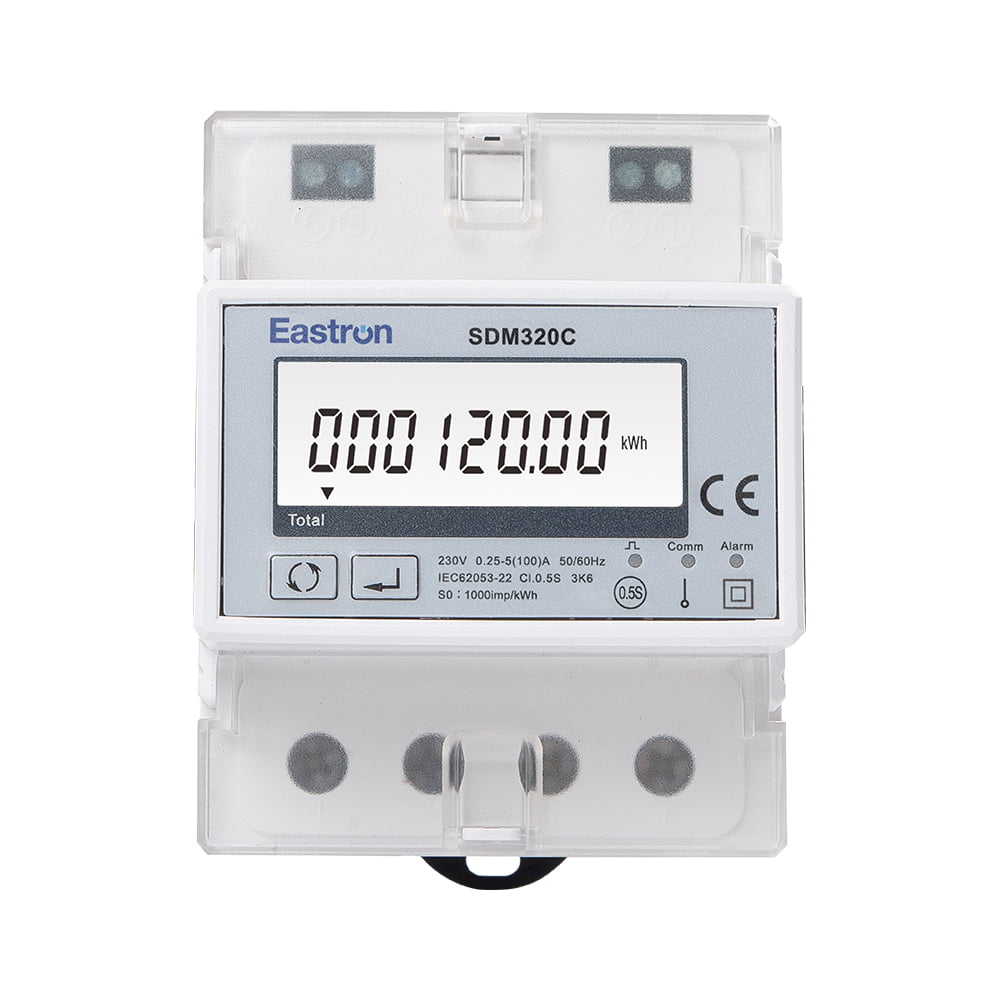

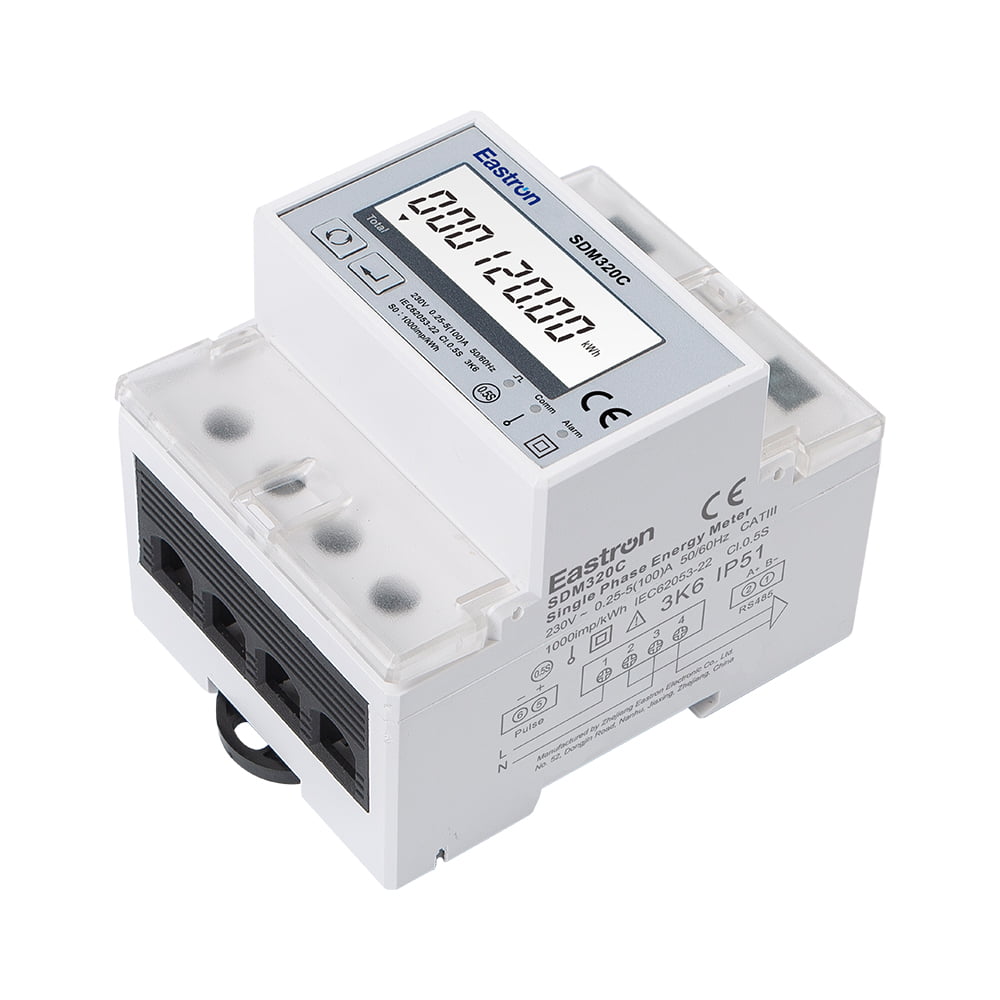

SDM320C ist ein einphasiger Multifunktions-Energiezähler mit DIN-Schienenfernbedienung und integriertem Relais.

Es misst alle wichtigen elektrischen Parameter wie Wirkenergie (kWh), Strom (A), Spannung (V), Frequenz (Hz), Leistungsfaktor, Leistungsbedarf, Import- und Exportenergie usw. Es entspricht vollständig dem 0,5-S-Niveau Genauigkeit technische Anforderungen der Norm IEC62053-22.

Mit dem eingebauten Relais im Inneren kann das Messgerät ferngesteuert werden, um die Stromversorgung über RS485. ein- oder auszuschalten

Elektrische Eigenschaften
Art der Messung		RMS, auch bei einphasigem Wechselstromsystem
Messgenauigkeit	Leistung	1 %
	Aktive Energie	IEC 62053-22 Klasse 0,5S, IEC 62053-21 Klasse 1,0
	Blindenergie	IEC62053-23 Klasse 2, IEC 61557-12 Klasse 2
	Frequenz	±0,2 %
	Aktuell	±0,5 %
	Stromspannung	±0,5 %
	Leistungsfaktor	±0,01

Eingabe und Ausgabe
Eingang	Aktuell	Nennstrom	5A
		Maximaler Strom	100A
		Min. Strom	0,25A
		Anlaufstrom	40mA
	Stromspannung	Nennspannung (Un)	230V
		Betriebsspannung	80 % ~ 120 % der Un
Ausgabe	SDM320C	Impulsausgang RS485 Modbus
	SDM320Y	Impulsausgang RS485 Modbus
	SDM320Y-RF	Impulsausgang RF
	SDM320C-DI	Impulsausgang RS485 Modbus Digitaleingang

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Baudrate	1200 bps ~ 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Einphasiger DIN-Schienen-Multifunktions-Energiezähler für AMR/AMI.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Einphasiger DIN-Schienen-Multifunktions-Energiezähler für AMR/AMI

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Branchenwissen

Was ist Einphasiges DIN-Schienen-Multifunktions-Energiemessgerät mit Fernbedienung ?

Ein einphasiger Multifunktions-Energiezähler mit DIN-Schienenfernbedienung ist ein elektronisches Gerät zur Messung und Überwachung des Verbrauchs elektrischer Energie in einphasigen elektrischen Systemen. Es ist typischerweise für die Installation auf einer DIN-Schiene konzipiert und kann über verschiedene Kommunikationsprotokolle ferngesteuert und überwacht werden.

Diese Energiezähler sind mit mehreren Funktionen ausgestattet, wie z. B. der Messung von Wirkenergie, Blindenergie, Scheinenergie, Leistungsfaktor, Spannung, Strom und Frequenz. Sie können auch Informationen zu Lastprofilen, Bedarfsüberwachung und Energieverbrauch (Time-of-Use, TOU) bereitstellen.

Die Fernsteuerungsfunktion dieser Energiezähler ermöglicht die Integration in Gebäudeautomationssysteme oder andere Überwachungssoftware, sodass Benutzer ihren Energieverbrauch verfolgen und ihren Energieverbrauch optimieren können.

Ein einphasiger, ferngesteuerter Multifunktions-Energiezähler auf DIN-Schiene ist ein unverzichtbares Werkzeug für das Energiemanagement in Wohn-, Gewerbe- und Industrieanwendungen.

Was sind die Vorteile von Einphasiges DIN-Schienen-Multifunktions-Energiemessgerät mit Fernbedienung ?

Ein einphasiger Multifunktions-Energiezähler mit DIN-Schienenfernbedienung bietet mehrere Vorteile, darunter:

Genaue Messungen: Diese Messgeräte dienen zur genauen Messung elektrischer Parameter wie Spannung, Strom, Leistung, Energieverbrauch, Frequenz und Leistungsfaktor. Diese Informationen sind für die Überwachung des Energieverbrauchs und die Optimierung des Energieverbrauchs von entscheidender Bedeutung.

Einfache Installation: Die DIN-Schienenmontage ist eine standardisierte Methode zur Installation elektrischer Geräte. Diese Messgeräte sind so konzipiert, dass sie problemlos auf eine DIN-Schiene passen, was eine schnelle und unkomplizierte Installation ermöglicht.

Fernüberwachung: Mit Fernüberwachungsfunktionen können Benutzer den Energieverbrauch und die elektrischen Parameter eines Gebäudes oder einer Anlage von einem entfernten Standort aus überwachen und so fundierte Entscheidungen über den Energieverbrauch treffen und Bereiche identifizieren, in denen Energieeinsparungen erzielt werden können.

Multifunktionalität: Diese Messgeräte bieten eine Reihe von Funktionen, darunter Lastprofilierung, Bedarfsüberwachung und Nutzungszeitmessung, wodurch sie für eine Vielzahl von Anwendungen geeignet sind.

Kostengünstig: Einphasige ferngesteuerte Multifunktions-Energiezähler auf DIN-Schiene sind kostengünstige Lösungen für die Überwachung des Energieverbrauchs in Wohn-, Gewerbe- und Industrieumgebungen. Sie sind erschwinglich, einfach zu installieren und erfordern nur minimale Wartung, was sie zu einer kostengünstigen Möglichkeit macht, den Energieverbrauch zu überwachen und den Energieverbrauch zu optimieren.

Diese Messgeräte bieten eine bequeme und effektive Möglichkeit, den Energieverbrauch zu überwachen und den Energieverbrauch in verschiedenen Umgebungen zu optimieren. Dies macht sie zu einer hervorragenden Investition für Unternehmen und Privatpersonen, die ihre Energiekosten und die Umweltbelastung senken möchten.

Wie installiert man Einphasiges DIN-Schienen-Multifunktions-Energiemessgerät mit Fernbedienung ?

Die Installation eines einphasigen Multifunktions-Energiezählers mit DIN-Schienenfernbedienung umfasst mehrere Schritte. Hier ist eine allgemeine Anleitung zum Installationsprozess:

Schalten Sie die Stromversorgung aus: Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie die Stromversorgung des Stromkreises, in dem der Energiezähler installiert werden soll, ausschalten.

Montieren Sie den Energiezähler: Montieren Sie den Energiezähler mit den entsprechenden Schrauben und Montagewinkeln an der gewünschten Stelle auf der DIN-Schiene.

Schließen Sie die Drähte an: Der Energiezähler sollte über deutlich gekennzeichnete Anschlüsse für die Eingangs- und Ausgangskabel verfügen. Schließen Sie die Stromversorgungskabel an die Eingangsklemmen und die Lastkabel an die Ausgangsklemmen an. Stellen Sie sicher, dass die Drähte sicher angeschlossen und fest angezogen sind.

Konfigurieren Sie den Energiezähler: Befolgen Sie die Anweisungen des Herstellers, um den Energiezähler zu konfigurieren. Dies kann die Einstellung von Parametern wie Spannungsbereich, Strombereich und Kommunikationseinstellungen umfassen.

An ein Kommunikationsnetzwerk anschließen (optional): Wenn der Energiezähler über Fernkommunikationsfunktionen verfügt, verbinden Sie ihn über das entsprechende Kommunikationsprotokoll mit einem Kommunikationsnetzwerk wie Modbus oder Ethernet.

Testen Sie den Energiezähler: Schalten Sie nach Abschluss des Installationsvorgangs die Stromversorgung ein und testen Sie den Energiezähler, um sicherzustellen, dass er ordnungsgemäß funktioniert. Dies kann die Überprüfung der Anzeige auf genaue Messwerte, die Überprüfung der Kommunikation mit anderen Geräten im Netzwerk oder die Durchführung einer Kalibrierungsprüfung umfassen.

Um eine sichere und erfolgreiche Installation zu gewährleisten, ist es wichtig, die Installationsanweisungen des Herstellers sowie alle geltenden elektrischen Vorschriften und Vorschriften zu befolgen. Wenn Sie die Installation nicht selbst durchführen können, empfehlen wir Ihnen, die Hilfe eines zugelassenen Elektrikers oder professionellen Installateurs in Anspruch zu nehmen.
