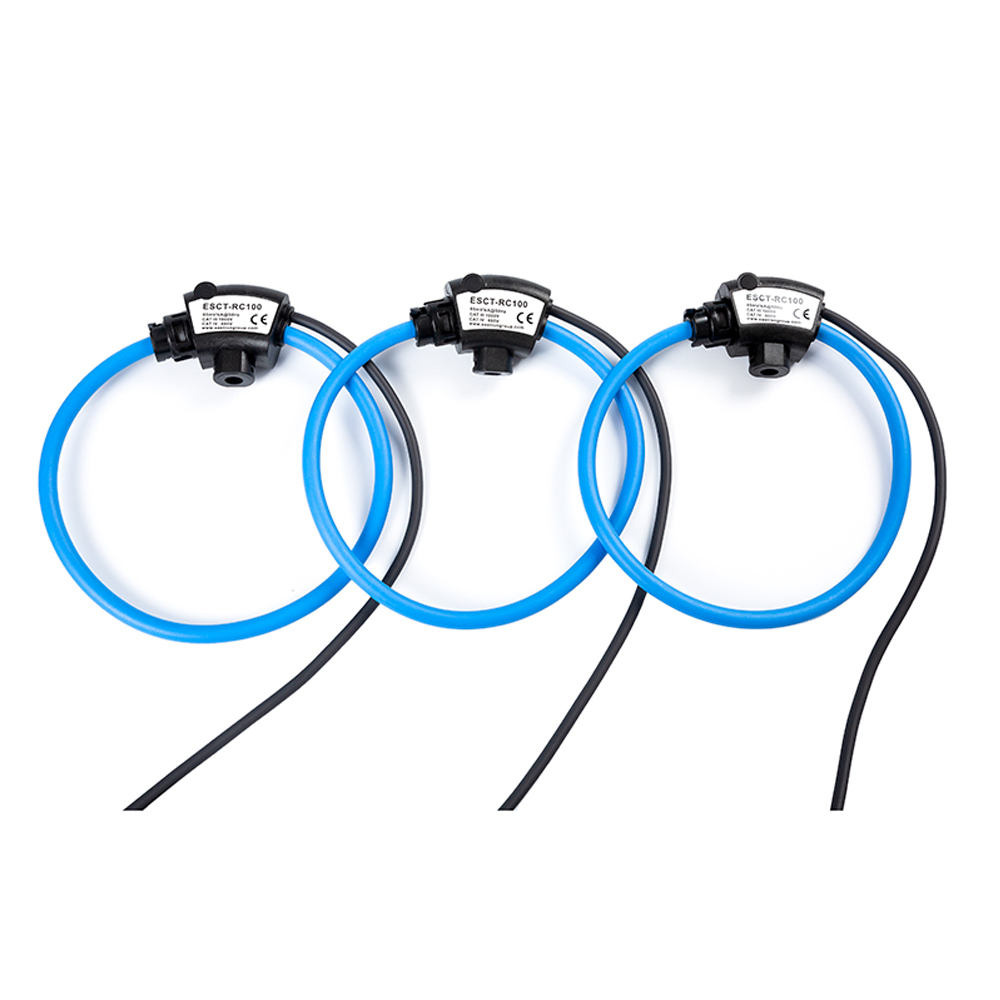

ESCT-RC-Type B

Ø8 Flexible Rogowski coil fixed by cable ties

High linearity from 1A to 100kA
Wide dynamic range
Very useful with large size or awkward shaped conductors or in places with limited access
No danger from open-circuited secondary
Not damaged by large overloads
Non-intrusive, no power drawn from the main
Measurement uniformity at any position of the conductor inside the coil
Excellent degree of rejection to the external current conductor

Kontakt Anfrage PDF Herunterladen

+86-573-83698881

ESCT-RC Series is a flexible current transducer based on Rogowski principle, particularly suitable for measurement in combination with portable devices. ESCT-RC Series coils are available in different sizes and can be supplied according to customer’s design, therefore they can be used in all those applications, in which traditional transducers are not fitting due to its size and/or weight.

Due to its specific features, flexible Rogowski coil is an extremely confortable solution for current measurement and can be used in a number of cases where traditional current transducer is not the adequate solution.

ESCT-RC Series coil is provided with a shield against the influence of external magnetic fields, therefore it grants a stable measurement from low currents to hundreds of kA. The Rogowski coils must be connected to an electronic integrator for 90° phase shift compensation and frequency equalization. Our DIN-RAIL and panel meters can interface Rogowski coils directly without the need of the external integrators. This is an advantage because there is no external boxes or any power supply with consequent ease of use. The particular features of the Rogowski coils combined with the extremely flexible input programming of our portable meters, allow to carry out measurement by all applications.

Specification
Model		ESCT-RC100	ESCT-RC150	ESCT-RC200
Coil Length		395mm	525mm	665mm
Reference Rated Current		1000A	3000A	6000A
Coil Resistance		260 (+/-10) Ω	320 (+/-10) Ω	390 (+/-10) Ω
Maximum Current Measurable		100kA
Coil Section		8m
Lead Length		2 meter
Output (di/dt)	Uncalibrated	85mV/kA@50Hz 102mV/kA@60Hz		50mV/kA@50Hz 60mV/kA@60Hz
	Calibrated	110mV/kA@50Hz 132mV/kA@60Hz
Read Accuracy		Calibrated <0.5% (central position, 25℃) Uncalibrated < 5% tolerance (central position, 25℃)
Temperature		Uncalibrated 200ppm/C Calibrated 300ppm/C
Position Error		±1% maximum
Output on 0A (Zero Drift)		≤0.05mV
Phase Error		≤0.5°
Linearity		±0.2% of reading
Bandwidth		1Hz to 100kHz(-3dB)
Operating Temperature		-30℃ to 80℃
Storage Temperature		-40℃ to 90℃
For other requirements, please contact us for customization.

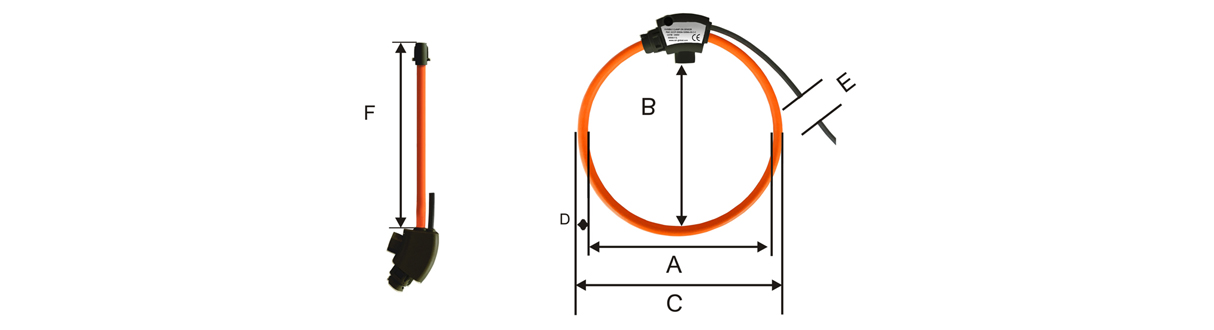

Verdrahtung und Abmessungen [mm:]

Wiring and Dimension [mm:]

Dimensions(mm)	ESCT-RC100	ESCT-RC150	ESCT-RC200
A. Window size A	135	165	210
B. Window size B	100	150	200
C. Coil O.D.	151	181	226
D. Coil section Diameter	8
E. Lead Cable Total Length	2000
F. Coil length	395	525	665

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Ø8 Flexible Rogowski coil fixed by cable ties.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Ø8 Flexible Rogowski coil fixed by cable ties

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Das Magnetkabel von Eastron: Revolutionierung der Balkon-Solarinstallation

Apr 10,2026

Während sich die Welt hin zu sauberer, dezentraler Energi......

Einphasiger elektronischer kWh-Zähler: Vollständiger Kaufratgeber

Apr 03,2026

Was ist ein einphasiger elektronischer kWh-Zähler? A ......

Eastron-Magnetkabel: Eine intelligentere und einfachere Lösung für die PV-Installation auf dem Balkon

Mar 20,2026

Der Markt für Balkon-Photovoltaik (PV) boomt in ganz Euro......

Eastrons Lösungen zur Energiemessung: Stärkung der Messkette im Rechenzentrum

Mar 13,2026

Der Anstieg der Rechenleistung bringt neue Herausf......

EASTRON Cloud App jetzt auf iOS und Android – Intelligenteres Energiemanagement für Ihr Zuhause auf Knopfdruck

Mar 03,2026

Sind Sie schon einmal von zu Hause weggegangen und haben ......

Die SEM-2L-Serie von Eastron erhält die SAA-Zertifizierung und ebnet damit den Weg in Australiens wachsenden Solar- und Speichermarkt

Feb 06,2026

Australiens Solar- und Speicherboom Der au......

Branchenwissen

Warum verwenden? Rogowski-Spulen ?

Rogowski-Spulen werden als Stromsensoren in Stromversorgungssystemen eingesetzt, insbesondere in Anwendungen, bei denen herkömmliche Stromwandler (CTs) mit festem Kern nicht praktikabel sind. Dies kann auf Platzbeschränkungen, Schwierigkeiten bei der Installation oder die Notwendigkeit eines nicht-invasiven Sensors zurückzuführen sein. Rogowski-Spulen werden auch in Anwendungen eingesetzt, bei denen eine schnelle Reaktion und hohe Genauigkeit erforderlich sind, beispielsweise bei der Überwachung der Netzqualität oder bei Fehlererkennungssystemen.

Im Vergleich zu herkömmlichen Stromwandlern sind Rogowski-Spulen flexibler und können problemlos um vorhandene Leitungen oder Leiter herum installiert werden, ohne diese zu trennen. Sie sind außerdem leichter und weniger sperrig, was den Transport und die Installation erleichtert. Darüber hinaus haben Rogowski-Spulen einen höheren Frequenzgang als herkömmliche Stromwandler, sodass sie Stromtransienten mit höherer Frequenz genau messen können.

Wie installiert man Rogowski-Spulen ?

Rogowski-Spulen werden normalerweise installiert, indem man sie um den gewünschten Leiter wickelt. Der Installationsprozess kann in die folgenden Schritte unterteilt werden:

Identifizieren Sie den zu messenden Leiter: Rogowski-Spulen können zur Strommessung in einer Vielzahl von Anwendungen verwendet werden, beispielsweise in der Energieverteilung, bei erneuerbaren Energien und in der industriellen Automatisierung. Der erste Schritt bei der Installation einer Rogowski-Spule besteht darin, den Leiter zu identifizieren, der gemessen werden muss.

Bereiten Sie den Leiter vor: Der Leiter muss gereinigt und alle scharfen Kanten entfernt werden, um eine Beschädigung der Rogowski-Spule zu vermeiden.

Installieren Sie die Rogowski-Spule: Die Rogowski-Spule sollte um den Leiter gewickelt werden, wobei darauf zu achten ist, dass die Spule gleichmäßig verteilt und eng gewickelt ist. Die Spule sollte mit Kabelbindern oder Klettbändern befestigt werden.

Schließen Sie die Spule an das Messgerät an: Der Ausgang der Rogowski-Spule muss an ein Messgerät wie einen Datenlogger oder ein Oszilloskop angeschlossen werden, um die Strommessungen aufzuzeichnen.

Kalibrierung: Rogowski-Spulen erfordern eine Kalibrierung, um genaue Messungen sicherzustellen. Bei der Kalibrierung wird die Ausgabe der Rogowski-Spule mit einem Referenzstandard verglichen und bei Bedarf die Spulenausgabe angepasst.

Es ist wichtig zu beachten, dass die Installationsverfahren je nach Modell und Anwendung der Rogowski-Spule variieren können. Es wird daher immer empfohlen, die Anweisungen des Herstellers für ordnungsgemäße Installations- und Kalibrierungsverfahren zu Rate zu ziehen.
