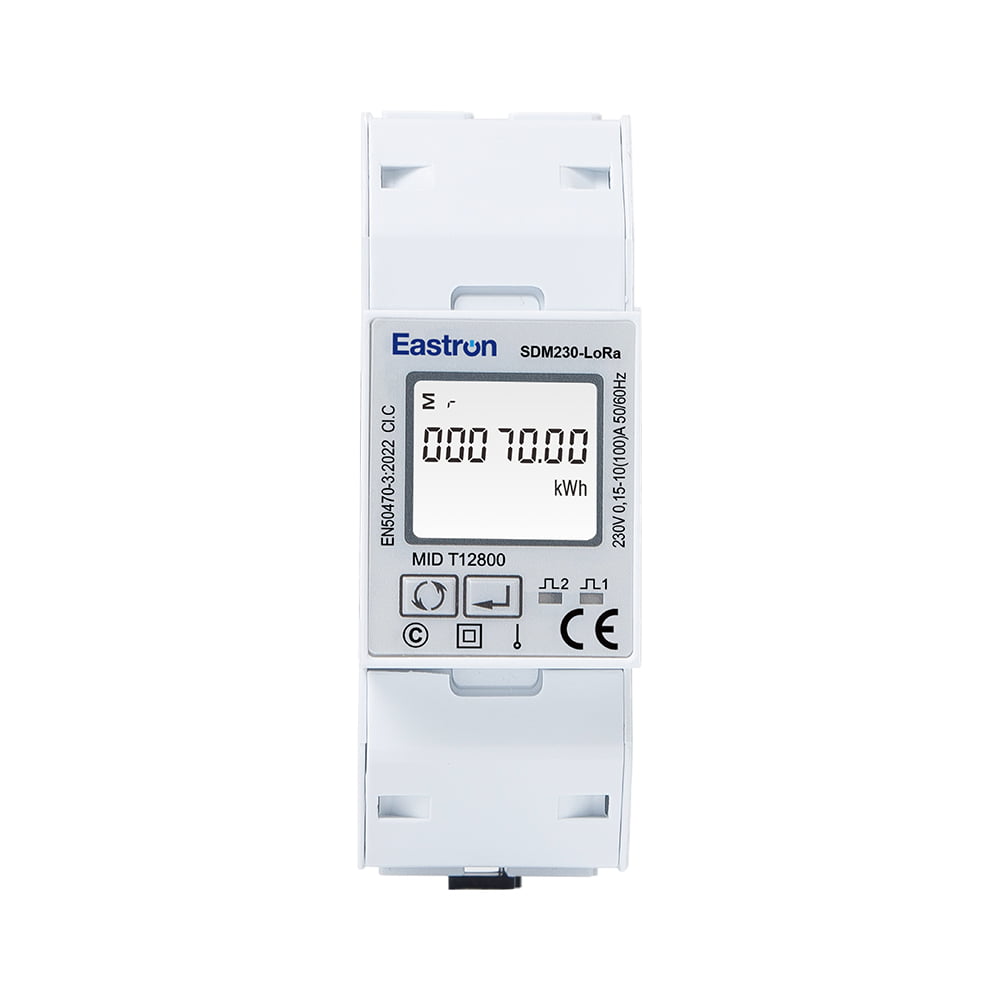

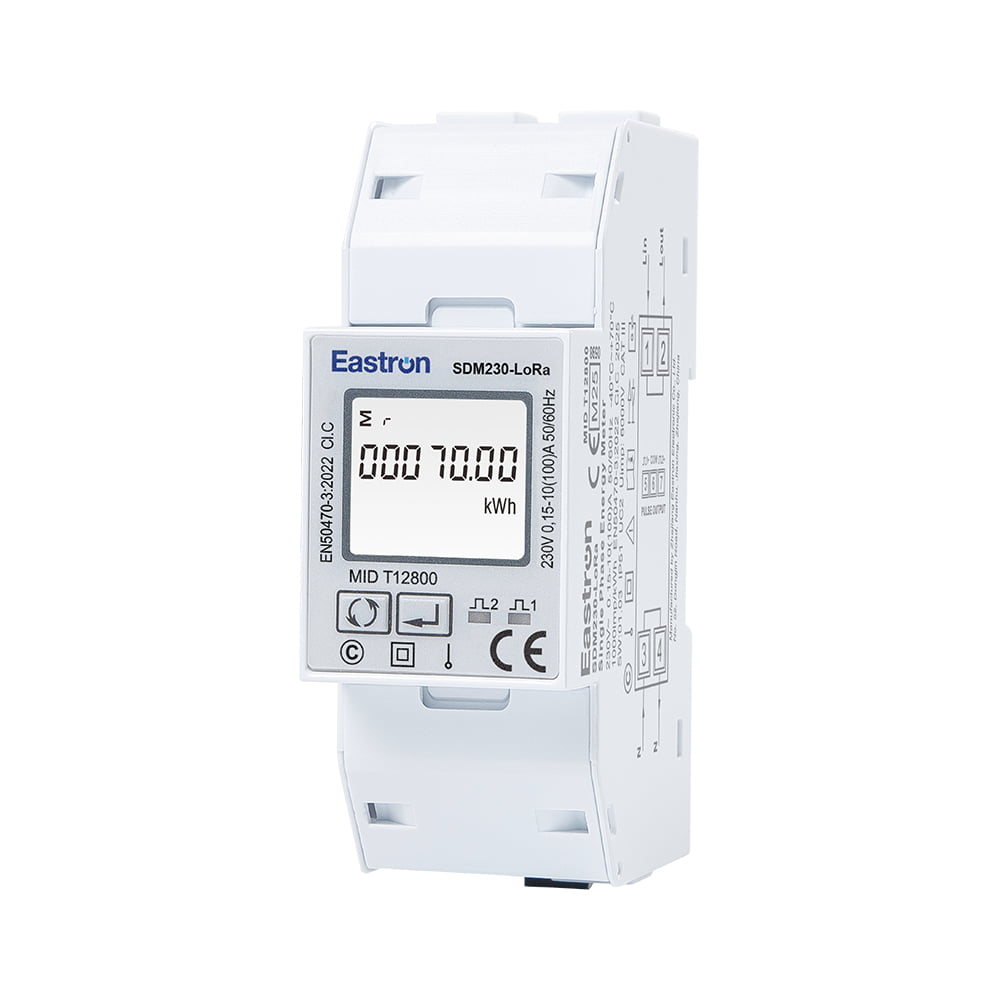

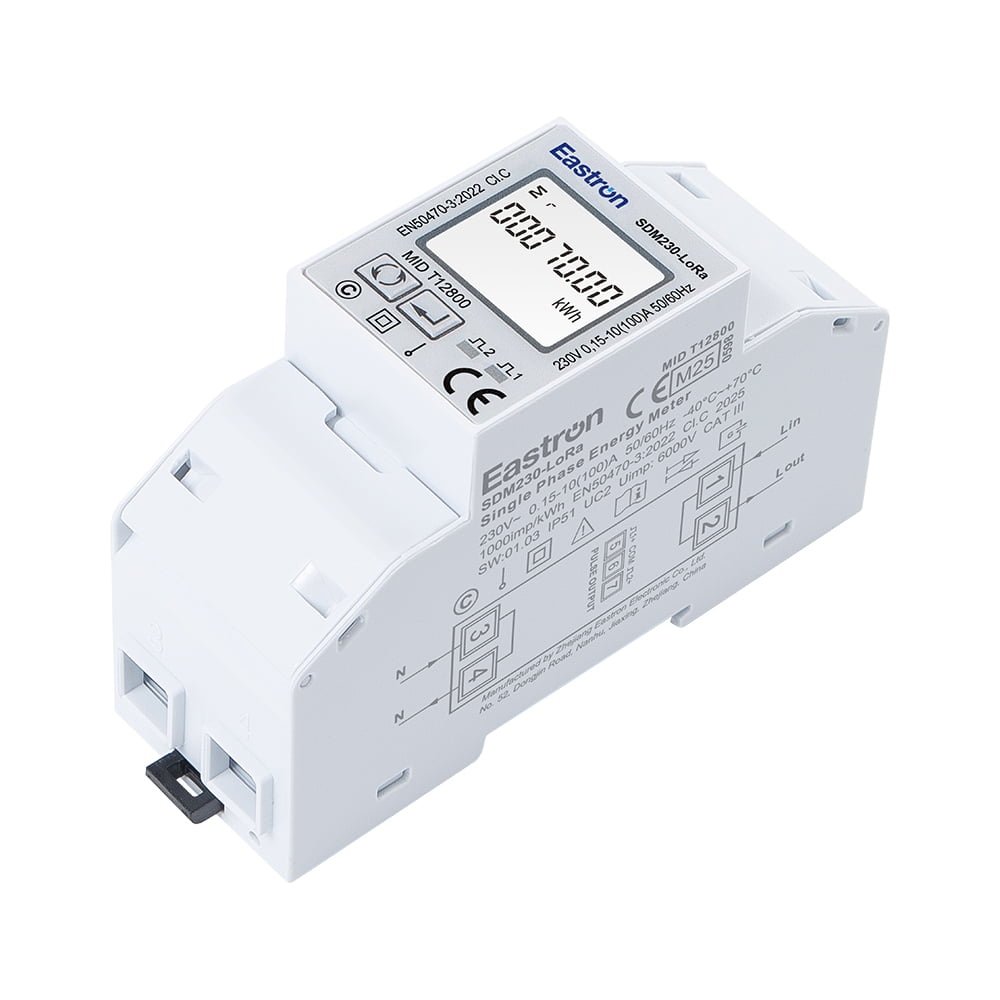

SDM230-LoRa

LoRaWAN 100A DIN-Schienen-Einphasen-MID-Energiezähler

Einphasiger 100-A-Direktanschluss
Unterstützt den automatischen Upload-Modus zum Hochladen von Daten
Das Download-/Upload-Zeitintervall kann eingestellt oder angepasst werden.
Bestätigungen/Offline-Erkennung verfügbar
Unterstützt den automatischen Wiederaufnahmemodus
Große Auswahl an LoRa-Frequenzbändern
(EU868/AS923/CN433/CN470/AU915/US902 MHz usw.)
Hohe Genauigkeit, Klasse 1/Klasse 0,5 s
ETL, MID zertifiziert

Kontakt Anfrage PDF Herunterladen

Twitter
Youtube
Facebook

(86)573-83698881

Der SDM230-Lora ist ein LoRaWAN 100A Din-Rail-Einphasen-MID-Energiezähler. Es misst Wirkenergie, Blindenergie, Strom, Spannung, Leistung, Leistungsfaktor, Frequenz usw. Die Geräte unterstützen max. 100A Direktanschluss. Es befreit den Benutzer von der Verkabelung von Kommunikationskabeln, bietet mehr Flexibilität bei der Installation und spart viel Kosten bei der Wartung. Es verwendet das Standard-LoRaWAN-Protokoll, das für die Fernüberwachung und -einstellung geeignet ist und sich für die Überwachung des Energieverbrauchs in Wohn-, Industrie- und Versorgungsanwendungen eignet. Das Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/32/EU.

Elektrische Eigenschaften
Art der Messung		RMS im einphasigen Wechselstromsystem (1P N)
Messgenauigkeit	Leistung	1 % des Bereichsmaximums
	Aktive Energie	IEC 62053-21 Klasse 1.0/ EN50470-1/3 Klasse B
	Blindenergie	IEC62053-23 Klasse 2, IEC 61557-12 Klasse 2
	Frequenz	0,2 % der Mittelfrequenz
	Aktuell	0,5 % des Bereichsmaximums
	Stromspannung	0,5 % des Bereichsmaximums
	Leistungsfaktor	1 % der Einheit (0,01)

Eingabe und Ausgabe
Eingang	Aktuell	Nennstrom (Ib/Iref)	10A
		Maximaler Strom (Imax.)	100A
		Min. Strom (Imin.)	0,5A
		Anlaufstrom	40mA
	Stromspannung	Nennspannung (Un)	230V
		Betriebsspannung	80 % ~ 120 % der Un
Ausgabe	SDM230-Puls	2 Impulsausgang für imp/exp. Energie
	SDM230-Modbus	2 Impulsausgänge RS485 Modbus
	SDM230-Mbus	2 Impulsausgang M-Bus EN13757
	SDM230-2T	2 Impulsausgang RS485 Modbus 2 Tarife (doppelte Stromquelle)
	SDM230M-DI	2 Impulsausgang, RS485-Modbus-Digitaleingang
	SDM230-Lora	2 Impulsausgang LoraWAN

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	1200 bps ~ 38400 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2
Ansprechzeit	<100 mS

M-Bus EN13757-3-Kommunikation
Kommunikationsadresse	1~250
Übertragungsentfernung	Maximal 1000 m
Baudrate	300 bps ~ 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von LoRaWAN 100A DIN-Schienen-Einphasen-MID-Energiezähler .

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von LoRaWAN 100A DIN-Schienen-Einphasen-MID-Energiezähler

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Gleichstrommessgerät der Serie DCM230-2 von Eastron erhält EU-MID-Zertifizierung und besteht die IEC62053-41-Standardzertifizierung durch SGS

Nov 20,2024

Eastron Electronic Co., Ltd. freut sich, einen bed......

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Branchenwissen

Was ist ein einphasiger MID-Energiezähler?

Ein einphasiger MID-Energiezähler ist ein elektronisches Gerät, das die Menge an elektrischer Energie misst, die von einem einphasigen Stromkreis verbraucht wird. MID steht für „Measuring Instruments Directive“, eine Richtlinie der Europäischen Union, die die Anforderungen an Messgeräte festlegt, die für rechtliche und kommerzielle Zwecke verwendet werden.

Ein einphasiger Energiezähler verfügt typischerweise über zwei Anschlüsse, die zur Messung der Spannung und des Stroms im Stromkreis verwendet werden. Anschließend berechnet das Messgerät den Energieverbrauch, indem es die Spannungs- und Strommessungen über einen bestimmten Zeitraum multipliziert. Mithilfe dieser Berechnung wird die verbrauchte Energiemenge in Kilowattstunden (kWh) ermittelt.

MID-Energiezähler erfüllen strenge Genauigkeitsstandards und werden in einer Vielzahl von Anwendungen eingesetzt, darunter in Wohn-, Gewerbe- und Industrieumgebungen. Diese Messgeräte liefern genaue und zuverlässige Messungen des Energieverbrauchs, was für Abrechnungszwecke sowie für die Überwachung und Optimierung des Energieverbrauchs wichtig ist.

Wie wählt man einen einphasigen MID-Energiezähler aus?

Bei der Auswahl eines einphasigen MID-Energiezählers sind mehrere Faktoren zu berücksichtigen. Hier sind einige wichtige Punkte, die Sie beachten sollten:

Genauigkeit: Die Genauigkeit des Messgeräts ist wichtig, da sie bestimmt, wie genau die Messwerte sein werden. Achten Sie darauf, einen Zähler mit hoher Genauigkeit auszuwählen, um sicherzustellen, dass Ihre Rechnungen korrekt sind.

Art der Last: Bestimmen Sie die Art der Last, die das Messgerät messen soll. Wenn es sich um eine ohmsche Last (z. B. eine Heizung) handelt, funktioniert ein Standardmessgerät einwandfrei. Wenn die Last jedoch induktiv ist (z. B. ein Motor), benötigen Sie möglicherweise ein Messgerät, das Blindleistung verarbeiten kann.

Spannungsbereich: Stellen Sie sicher, dass der Spannungsbereich des Messgeräts für Ihre Anwendung geeignet ist. Wenn Sie beispielsweise über ein 120-V-System verfügen, achten Sie darauf, ein Messgerät zu wählen, das diese Spannung verarbeiten kann.

Nennstrom: Der Nennstrom des Messgeräts sollte mit dem maximal zu messenden Laststrom übereinstimmen. Wenn Sie nicht sicher sind, wie hoch der maximale Laststrom ist, wählen Sie besser ein Messgerät mit einem höheren Nennwert.

Konnektivität: Überlegen Sie, ob Sie ein Messgerät mit Fernkonnektivität benötigen oder nicht. Zähler mit Fernkonnektivität können von einem zentralen Standort aus überwacht und gesteuert werden, was die Verwaltung des Energieverbrauchs erleichtert.

Zertifizierungen: Suchen Sie nach Messgeräten, die von relevanten Behörden zertifiziert wurden, z. B. der MID (Measuring Instruments Directive) für Europa oder ANSI (American National Standards Institute) für Nordamerika.

Kosten: Berücksichtigen Sie abschließend die Kosten des Messgeräts. Während es wichtig ist, ein qualitativ hochwertiges Messgerät zu wählen, ist es auch wichtig, das Budget einzuhalten. Vergleichen Sie verschiedene Modelle und Marken, um das Modell zu finden, das Ihren Anforderungen zum günstigsten Preis entspricht.
