Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler

  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler
  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler
  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler
  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler
  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler
  • Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler

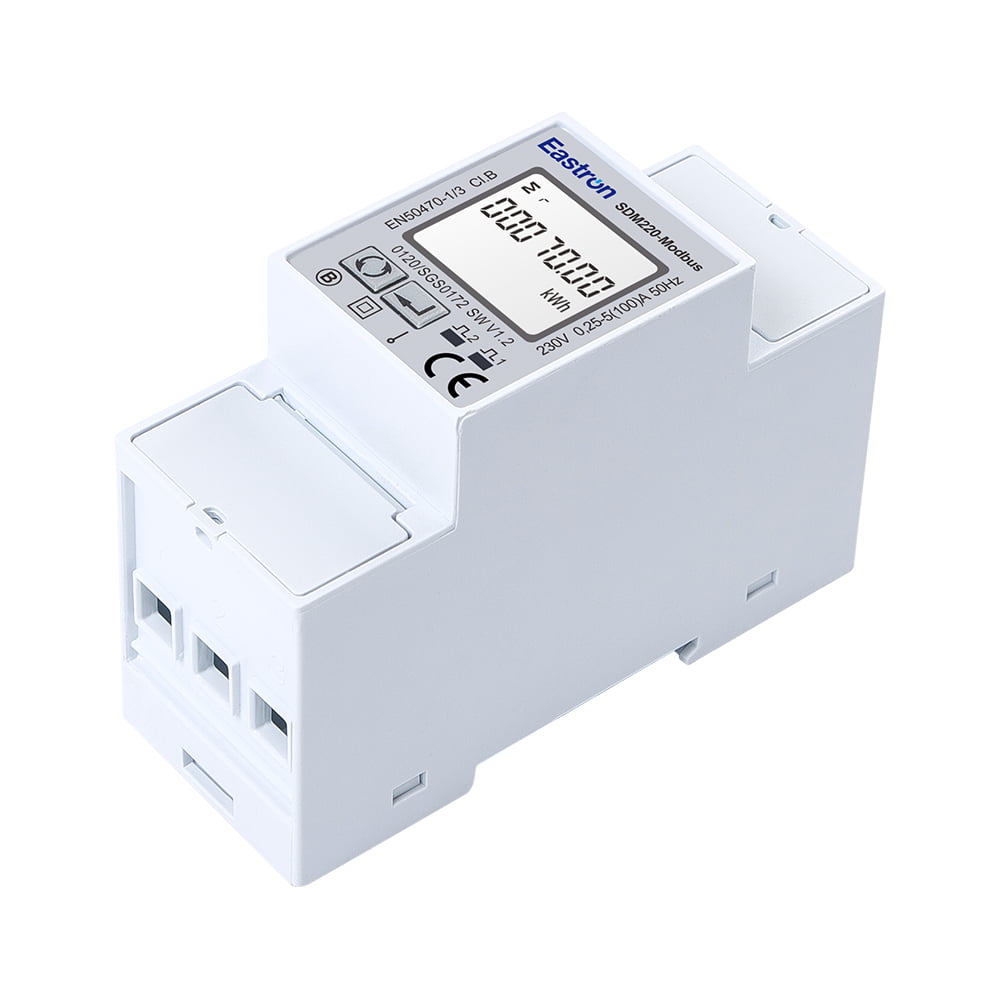

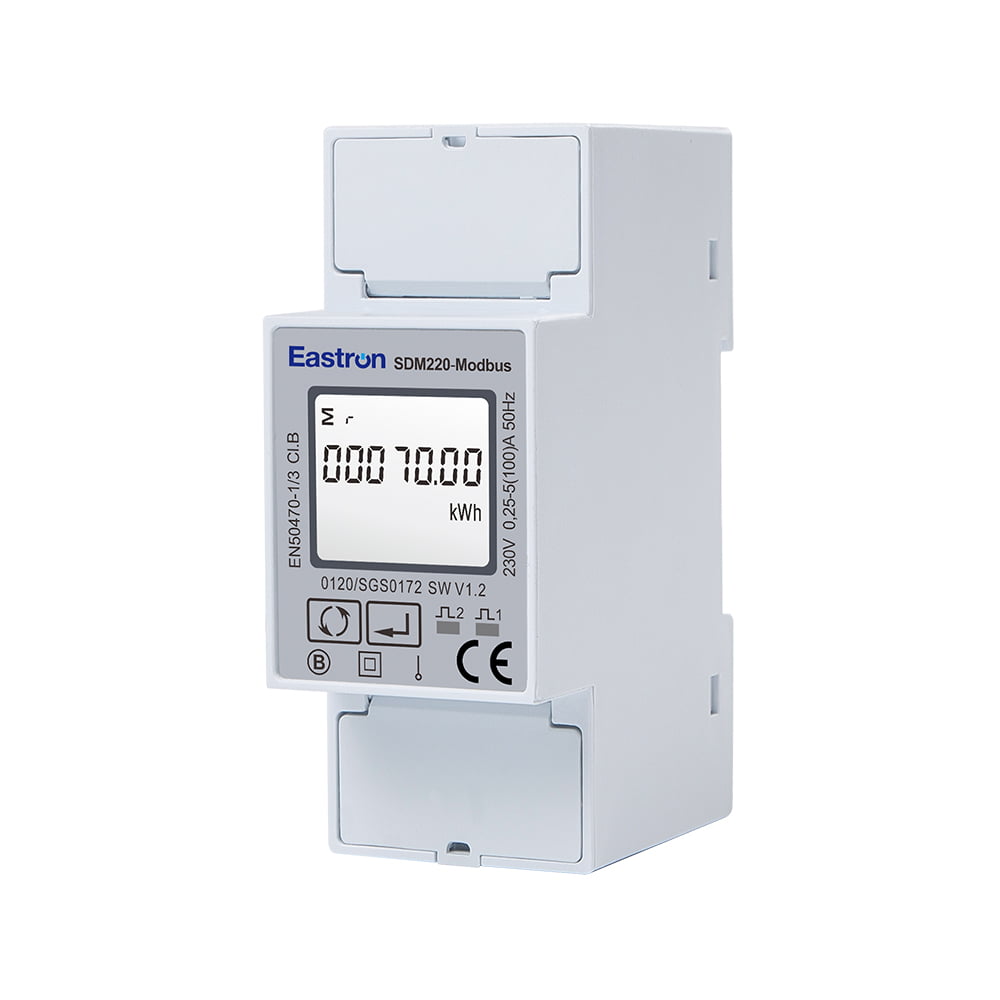

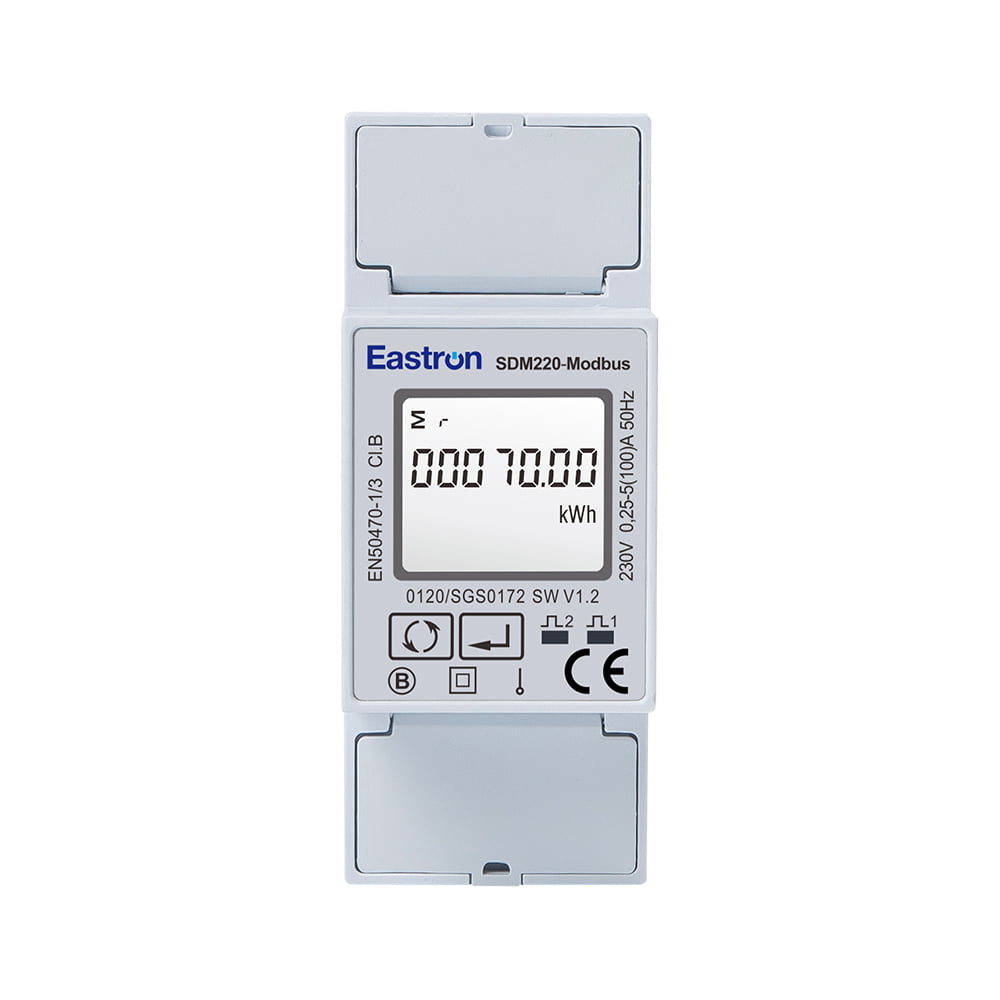

SDM220-Modbus

Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler

  • Mehrfachmessung: kWh, W, V, A, PF, Hz, DMD usw.
  • LCD mit Hintergrundbeleuchtung
  • 2 Impulsausgänge
  • Modbus-Kommunikation
  • Bidirektionale Messung
  • Max. 100A Direktlast
  • 2 Module, 36 mm Breite
  • Arbeiten Sie mit 1P2W

SDM220 Modbus / Mbus / MT / Std / Puls

EINPHASIGER MULTIFUNKTIONSENERGIEZÄHLER

SDM220Modbus ist ein Modbus 100A DIN-Schienen-Einphasen-MID-Energiezähler. Das Gerät misst Wirkenergie, Blindenergie, Strom, Spannung, Leistung, Leistungsfaktor, Frequenz, Bedarf usw. Die bidirektionale Messung macht dieses Gerät zur idealen Wahl für Solar-PV-Messungen. Die integrierte Schnittstelle bietet Impuls- und Modbus-Anschlüsse für die Fernsteuerung lesen und einstellen.

Die Messgeräte der SDM220-Serie wurden als den Anforderungen der EU-Richtlinie 2014/32/EU entsprechend bewertet und zertifiziert. Die EU-Baumusterprüfbescheinigungsnummer lautet 0120/SGS0172.

Elektrische Eigenschaften

Art der Messung

RMS im einphasigen Wechselstromsystem (1P N)

Messgenauigkeit

Leistung

1 % des Bereichsmaximums

Aktive Energie

IEC 62053-21 Klasse 1.0/ EN50470-1/3 Klasse B

Blindenergie

IEC 62053-23 Klasse 2, IEC 61557-12 Klasse 2

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

Eingabe und Ausgabe

Eingang

Aktuell

Nennstrom

5A

Maximaler Strom

100A

Min. Strom

0,25A

Anlaufstrom

20mA

Stromspannung

Nennspannung (Un)

230V

Betriebsspannung

80 % bis 120 % der Un

SDM220-Modbus/ SDM220-MT

2 Impulsausgänge RS485 Modbus

SDM220-Mbus

2 Impulsausgang Mbus EN13757-3

Modbus-Kommunikation

Schnittstellenstandard und Protokoll

RS485 und MODBUS RTU

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Baudrate

1200 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

M-Bus EN13757-3 Kommunikation

Kommunikationsadresse

1~250

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

300 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler .

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Modbus 100A DIN-Schiene Einphasen-MID-Energiezähler

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen




Was ist ein einphasiger MID-Energiezähler?
Ein einphasiger MID-Energiezähler ist ein elektronisches Gerät, das die Menge an elektrischer Energie misst, die von einem einphasigen Stromkreis verbraucht wird. MID steht für „Measuring Instruments Directive“, eine Richtlinie der Europäischen Union, die die Anforderungen an Messgeräte festlegt, die für rechtliche und kommerzielle Zwecke verwendet werden.
Ein einphasiger Energiezähler verfügt typischerweise über zwei Anschlüsse, die zur Messung der Spannung und des Stroms im Stromkreis verwendet werden. Anschließend berechnet das Messgerät den Energieverbrauch, indem es die Spannungs- und Strommessungen über einen bestimmten Zeitraum multipliziert. Mithilfe dieser Berechnung wird die verbrauchte Energiemenge in Kilowattstunden (kWh) ermittelt.
MID-Energiezähler erfüllen strenge Genauigkeitsstandards und werden in einer Vielzahl von Anwendungen eingesetzt, darunter in Wohn-, Gewerbe- und Industrieumgebungen. Diese Messgeräte liefern genaue und zuverlässige Messungen des Energieverbrauchs, was für Abrechnungszwecke sowie für die Überwachung und Optimierung des Energieverbrauchs wichtig ist.



Wie wählt man einen einphasigen MID-Energiezähler aus?
Bei der Auswahl eines einphasigen MID-Energiezählers sind mehrere Faktoren zu berücksichtigen. Hier sind einige wichtige Punkte, die Sie beachten sollten:
Genauigkeit: Die Genauigkeit des Messgeräts ist wichtig, da sie bestimmt, wie genau die Messwerte sein werden. Achten Sie darauf, einen Zähler mit hoher Genauigkeit auszuwählen, um sicherzustellen, dass Ihre Rechnungen korrekt sind.
Art der Last: Bestimmen Sie die Art der Last, die das Messgerät messen soll. Wenn es sich um eine ohmsche Last (z. B. eine Heizung) handelt, funktioniert ein Standardmessgerät einwandfrei. Wenn die Last jedoch induktiv ist (z. B. ein Motor), benötigen Sie möglicherweise ein Messgerät, das Blindleistung verarbeiten kann.
Spannungsbereich: Stellen Sie sicher, dass der Spannungsbereich des Messgeräts für Ihre Anwendung geeignet ist. Wenn Sie beispielsweise über ein 120-V-System verfügen, achten Sie darauf, ein Messgerät zu wählen, das diese Spannung verarbeiten kann.
Nennstrom: Der Nennstrom des Messgeräts sollte mit dem maximal zu messenden Laststrom übereinstimmen. Wenn Sie nicht sicher sind, wie hoch der maximale Laststrom ist, wählen Sie besser ein Messgerät mit einem höheren Nennwert.
Konnektivität: Überlegen Sie, ob Sie ein Messgerät mit Fernkonnektivität benötigen oder nicht. Zähler mit Fernkonnektivität können von einem zentralen Standort aus überwacht und gesteuert werden, was die Verwaltung des Energieverbrauchs erleichtert.
Zertifizierungen: Suchen Sie nach Messgeräten, die von relevanten Behörden zertifiziert wurden, z. B. der MID (Measuring Instruments Directive) für Europa oder ANSI (American National Standards Institute) für Nordamerika.
Kosten: Berücksichtigen Sie abschließend die Kosten des Messgeräts. Während es wichtig ist, ein qualitativ hochwertiges Messgerät zu wählen, ist es auch wichtig, das Budget einzuhalten. Vergleichen Sie verschiedene Modelle und Marken, um das Modell zu finden, das Ihren Anforderungen zum günstigsten Preis entspricht.
