Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU

  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU
  • Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU

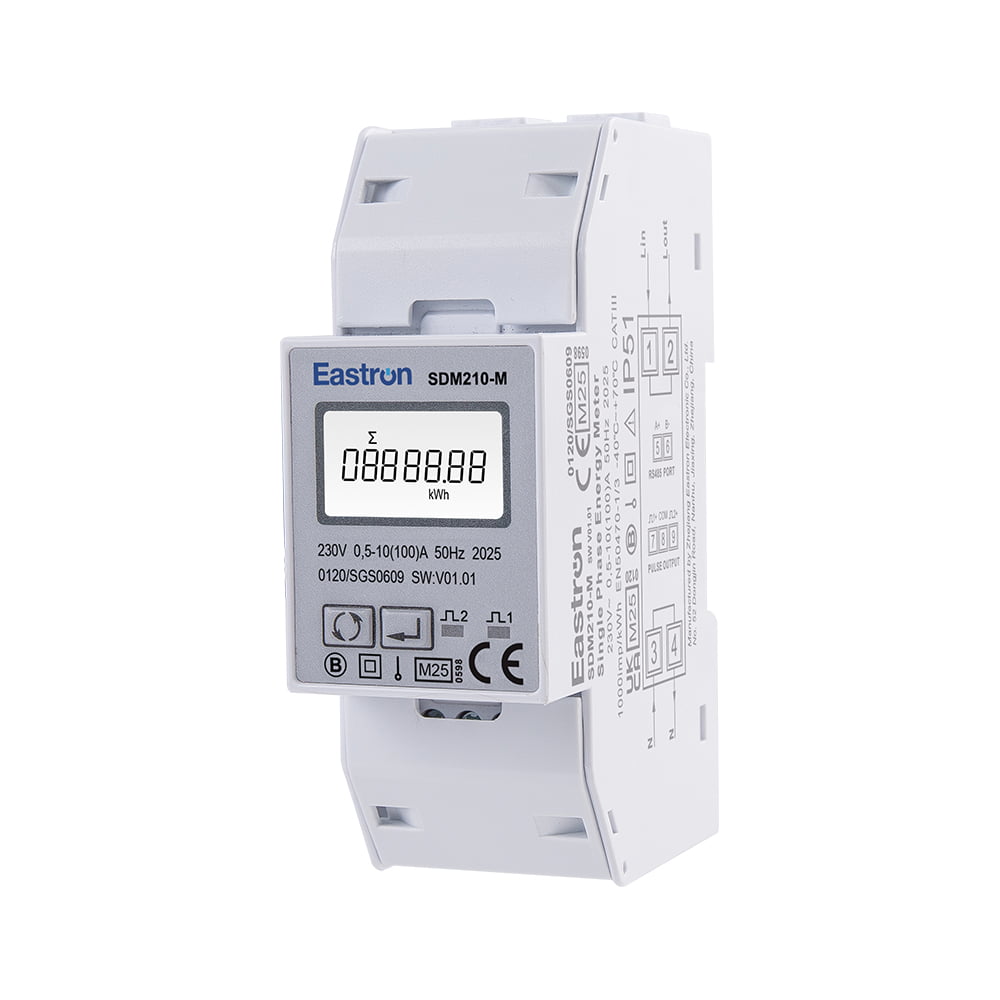

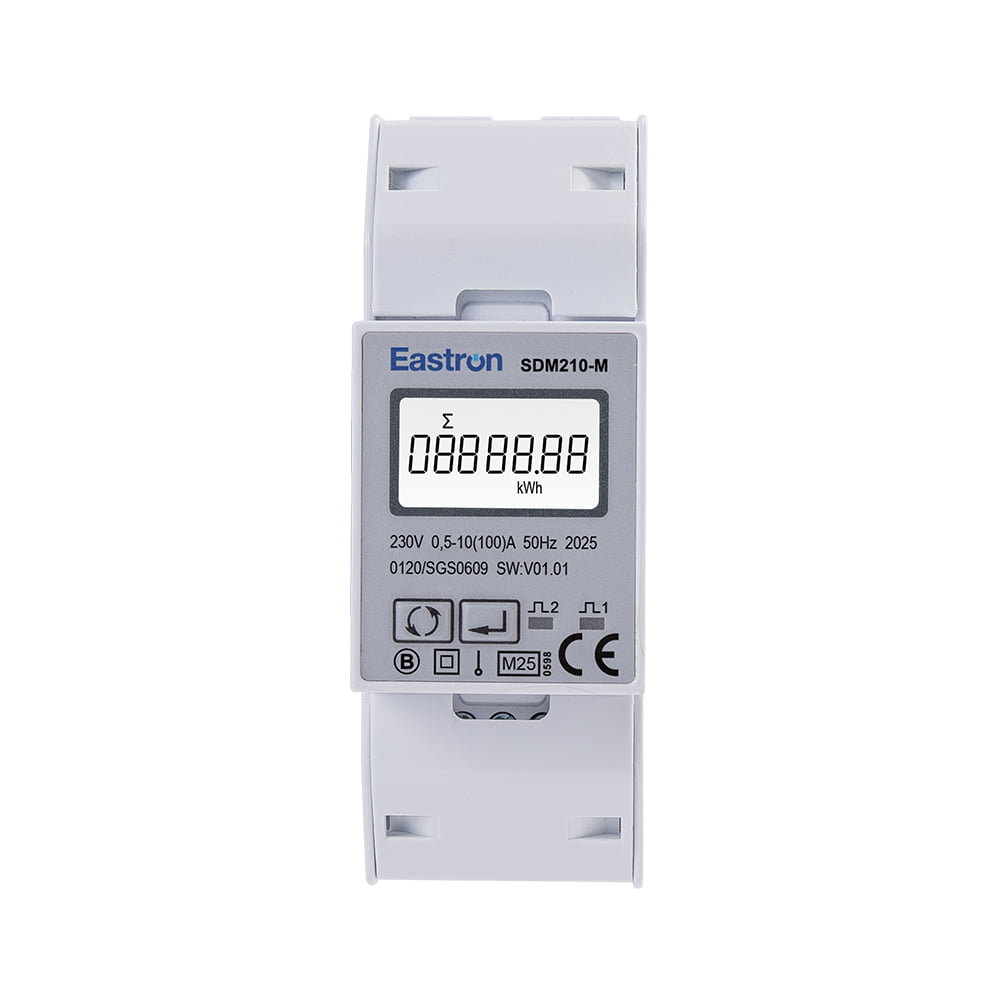

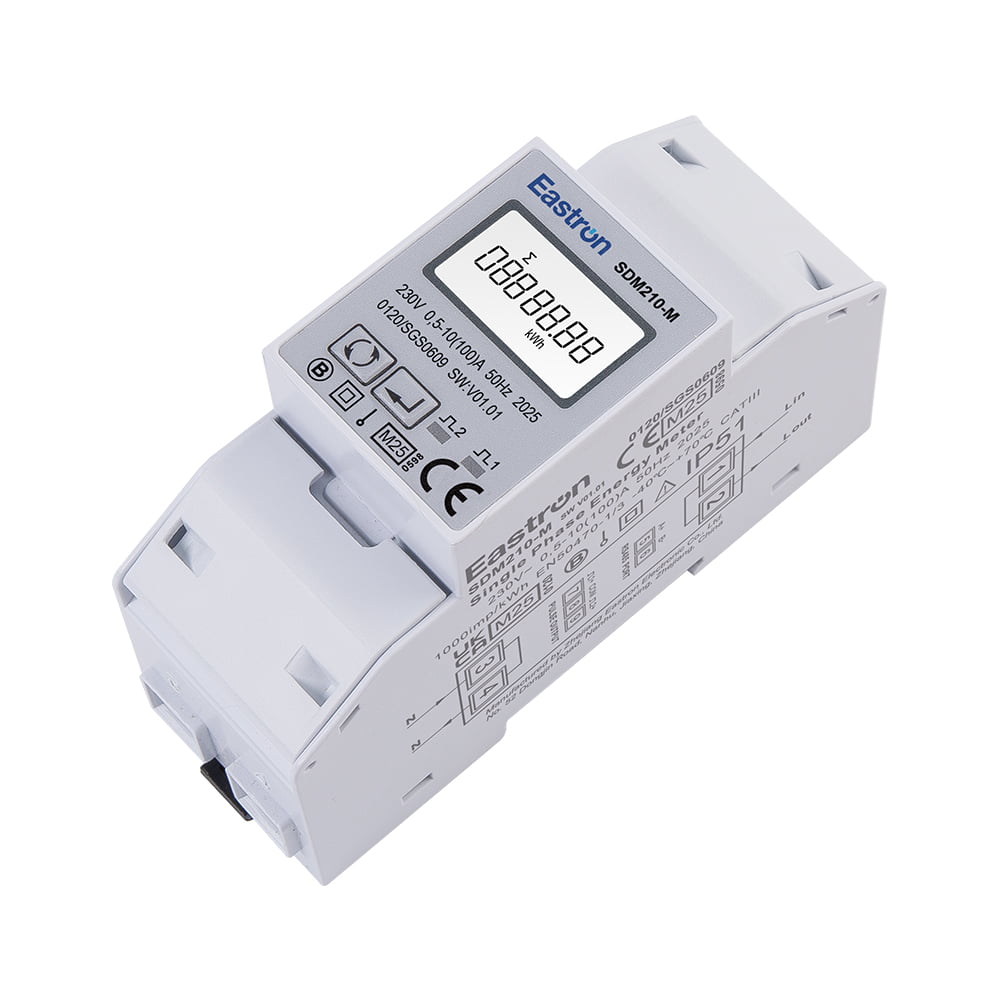

SDM210-M

Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU

  • Max. 100A Direktlast
  • 2 Modulgröße
  • Multiparameter-Messung
  • Bidirektionale Messung
  • 2 Impulsausgänge
  • RS485 Modbus RTU
SDM210-M ist ein einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU. Es wird zur Messung einphasiger Anwendungen wie Wohn-, Versorgungs- und Industrieanwendungen verwendet. Das Gerät misst und zeigt verschiedene wichtige elektrische Parameter an und bietet einen Kommunikationsanschluss für die Fernablesung und -überwachung. Bidirektionale Energie
Messung macht das Gerät zu einer guten Wahl für die Messung von Solar-PV-Energie.

Elektrische Eigenschaften

Art der Messung

RMS im einphasigen Wechselstromsystem (1P N)

Messgenauigkeit

Leistung

1 % des Bereichsmaximums

Aktive Energie

IEC 62053-21 Klasse 1.0/ EN50470-1/3 Klasse B

Blindenergie

IEC62053-23 Klasse 2, IEC 61557-12 Klasse 2

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

Eingabe und Ausgabe

Eingang

Aktuell

Nennstrom (Ib/Iref)

10A

Maximaler Strom (Imax.)

100A

Min. Strom (Imin.)

0,5A

Anlaufstrom

40mA

Stromspannung

Nennspannung (Un)

230V

Betriebsspannung

80 % bis 120 % der Un

Ausgabe

SDM210M:

2 Impulsausgänge RS485 Modbus

RS485-Modbus-Kommunikation

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

2400 bps ~ 38400 bps, Standard: 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Ansprechzeit

<100 mS

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Einphasiger Multifunktions-Energiezähler mit RS485 Modbus RTU

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen




Was ist Einphasiger Multifunktions-Energiezähler ?
Ein einphasiger Multifunktions-Energiezähler ist ein elektronisches Gerät zur Messung und Anzeige verschiedener elektrischer Parameter in einem einphasigen elektrischen System. Es ist in der Lage, den Energieverbrauch elektrischer Verbraucher in Echtzeit zu messen und Parameter wie Spannung, Strom, Leistungsfaktor, Frequenz, Energieverbrauch und mehr anzuzeigen.
Diese Messgeräte verwenden in der Regel fortschrittliche digitale Signalverarbeitungstechniken und spezielle Sensoren, um die verschiedenen elektrischen Parameter genau zu messen. Sie können in einer Vielzahl von Anwendungen eingesetzt werden, darunter Wohn-, Gewerbe- und Industrieumgebungen.
Zusätzlich zur Messung elektrischer Parameter sind einige einphasige Multifunktions-Energiezähler auch mit erweiterten Funktionen wie Datenprotokollierung, Fernüberwachung und Kommunikationsfunktionen ausgestattet. Dies macht sie zu einem nützlichen Werkzeug für Energiemanagement und -einsparung sowie für Abrechnungszwecke in Versorgungsanwendungen.
Wie man wählt Einphasiger Multifunktions-Energiezähler ?
Bei der Auswahl eines einphasigen Multifunktions-Energiezählers sind mehrere Faktoren zu berücksichtigen. Hier sind einige wichtige Überlegungen:
Genauigkeit: Die Genauigkeit des Energiezählers ist ein wesentlicher zu berücksichtigender Faktor. Sie möchten sicherstellen, dass das Messgerät genaue Messwerte liefert, um eine Überzahlung des Energieverbrauchs zu vermeiden. Die Genauigkeit des Messgeräts sollte im Bereich von /- 1 % liegen.
Zählertyp: Es gibt verschiedene Arten von einphasigen Multifunktions-Energiezählern. Einige Messgeräte sind für den privaten Gebrauch konzipiert, während andere für gewerbliche oder industrielle Anwendungen konzipiert sind. Wählen Sie ein Messgerät, das Ihren spezifischen Anforderungen entspricht.
Anzeige: Die Anzeige des Energiezählers ist wichtig. Ein klares, gut lesbares Display erleichtert die Überwachung Ihres Energieverbrauchs.
Kommunikationsprotokoll: Wählen Sie einen Zähler, der ein Kommunikationsprotokoll unterstützt, das mit Ihrem Energiemanagementsystem kompatibel ist. Dadurch können Sie den Zähler in Ihr bestehendes Energiemanagementsystem integrieren.
Belastbarkeit: Berücksichtigen Sie die maximale Belastbarkeit des Energiezählers. Wählen Sie einen Zähler, der die maximale Belastung Ihres elektrischen Systems bewältigen kann.
Kosten: Berücksichtigen Sie die Kosten des Energiezählers. Während Sie ein Messgerät auswählen möchten, das Ihren Anforderungen entspricht, möchten Sie gleichzeitig sicherstellen, dass es in Ihr Budget passt.
Markenreputation: Berücksichtigen Sie den Ruf der Marke. Wählen Sie eine renommierte Marke, die auf die Herstellung hochwertiger Energiezähler zurückblicken kann.
Unter Berücksichtigung dieser Faktoren können Sie einen einphasigen Multifunktions-Energiezähler auswählen, der Ihren Anforderungen entspricht und Ihnen hilft, Ihren Energieverbrauch genau zu überwachen.
Wie funktioniert Einphasiger Multifunktions-Energiezähler ?
Ein einphasiger Multifunktions-Energiezähler ist ein elektronisches Gerät zur Messung des Stromverbrauchs in einem einphasigen elektrischen System. Es kann verschiedene elektrische Parameter wie Spannung, Strom, Frequenz, Leistungsfaktor, Wirkenergie, Blindenergie und Scheinenergie messen.
Das Messgerät misst die Spannungs- und Stromsignale des Stromkreises und verarbeitet sie, um verschiedene elektrische Parameter zu erhalten. Die Messung der Spannung erfolgt üblicherweise mit einem Spannungswandler, die Messung des Stroms mit einem Stromwandler. Die Signale der Spannungs- und Stromwandler werden dann der Messschaltung zugeführt.
Die Messschaltung besteht aus Analog-Digital-Wandlern, Mikrocontrollern und Speicher. Die Analog-Digital-Wandler wandeln die Spannungs- und Stromsignale in digitale Signale um, die von den Mikrocontrollern verarbeitet werden können. Die Mikrocontroller führen Berechnungen durch, um die verschiedenen elektrischen Parameter wie Leistungsfaktor, Wirkenergie, Blindenergie und Scheinenergie zu bestimmen. Diese Parameter werden dann zum späteren Abruf im Speicher gespeichert.
Das Messgerät verfügt außerdem über eine Kommunikationsschnittstelle, die die Kommunikation mit externen Geräten wie einem Datenlogger oder einem zentralen Überwachungssystem ermöglicht. Diese Schnittstelle kann in Form eines RS-485-Ports, eines Modbus-Protokolls oder einer drahtlosen Schnittstelle wie Zigbee oder Bluetooth vorliegen.
Ein einphasiger Multifunktions-Energiezähler bietet einen umfassenden Überblick über den Energieverbrauch in einem einphasigen elektrischen System, was zur Optimierung des Energieverbrauchs und zur Kostensenkung beitragen kann.
