MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung

  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung
  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung
  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung
  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung
  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung
  • MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung

SDM120CTM 100mA

MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung

  • Mehrfachmessung: kWh, W, V, A, PF, Hz, DMD usw.
  • Für Solar-PV-Messung
  • 2 Impulsausgang Modbus
  • Bidirektionale Messung
  • 100-mA-Stromwandlerbetrieb (40 mA/100 mV optional)
  • 1 Modul 18 mm Breite
  • 1P2W

SDM120CT Modbus / Mbus / Puls

EINPHASIGER MULTIFUNKTIONSENERGIEZÄHLER

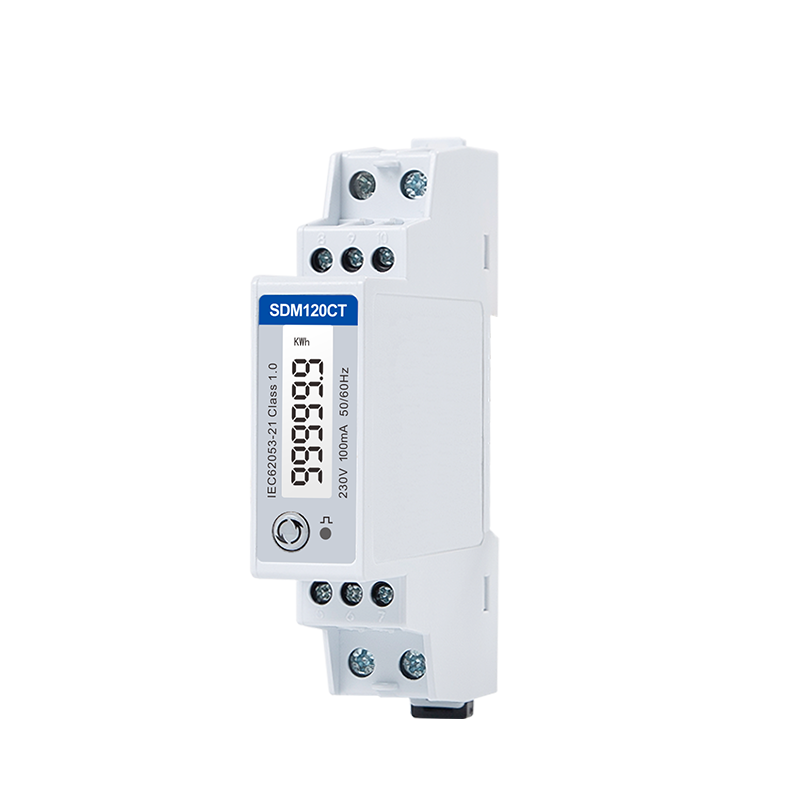

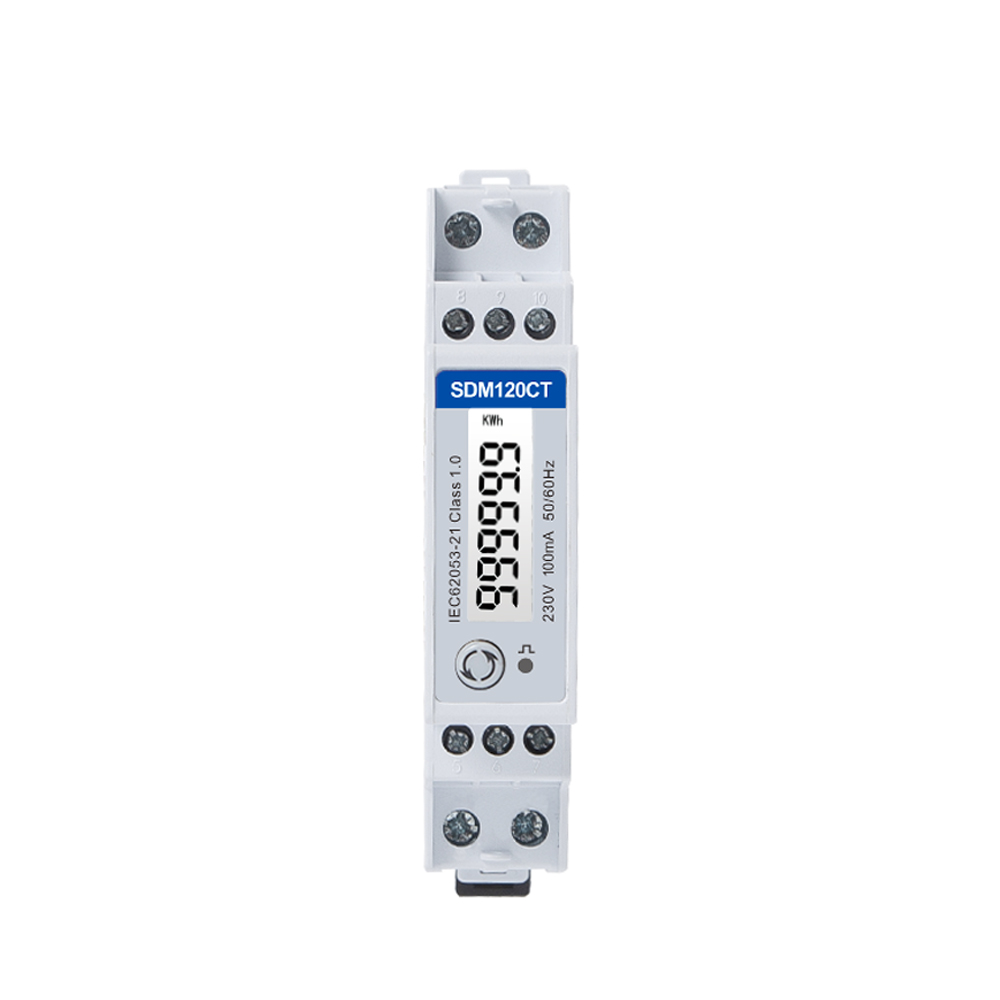

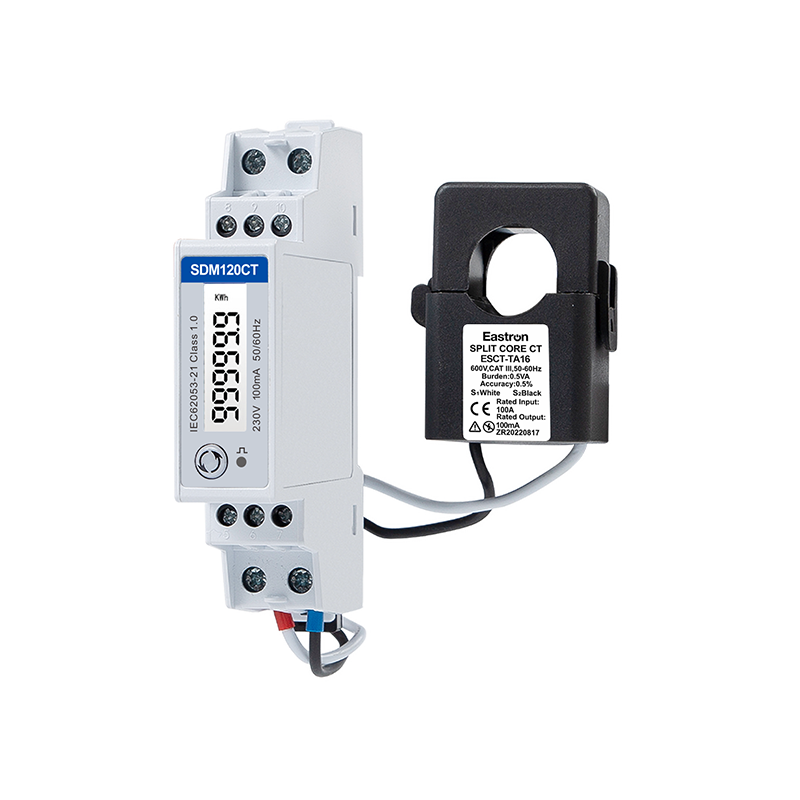

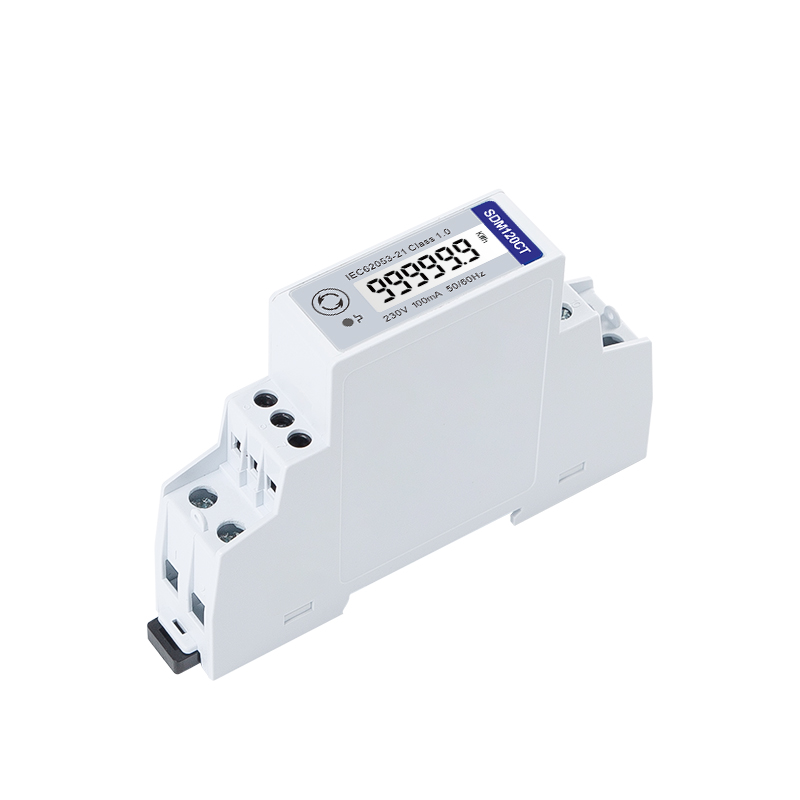

Das SDM120CTM 100 mA ist ein einphasiges Multifunktions-Solar-PV-/Zero-Export-Messgerät mit SAA-100-mA-CT-Eingang und DIN-Schiene und RS485-Ausgang für die PV-Messung.  Es misst Wirkenergie, Blindenergie, Strom, Spannung, Leistung, Leistungsfaktor, Frequenz usw. Zur Fernüberwachung und -einstellung stehen zwei Impulsausgänge und ein Kommunikationsanschluss zur Verfügung, was bei einphasigen PV-Solarstromsystemen beliebt ist. Das Messgerät kann für den Einsatz mit einer Vielzahl von Stromwandlern konfiguriert werden, wodurch das Gerät einen breiten Einsatzbereich hat.

Elektrische Eigenschaften

Art der Messung

RMS im einphasigen Wechselstromsystem (1P N)

Messgenauigkeit

Leistung

1 % des Bereichsmaximums

Aktive Energie

IEC 62053-21 Klasse 1.0/ EN50470-1/3 Klasse B

Blindenergie

IEC62053-23 Klasse 2, IEC 61557-12 Klasse 2

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

Eingabe und Ausgabe

Eingang

Aktuell

CT Primär

1-9999A

CT Sekundär

1A/5A

Min. Strom

0,25A

Anlaufstrom

10mA

Stromspannung

Nennspannung (Un)

230V

Betriebsspannung

80 % ~ 120 % der Un

Ausgabe

SDM120CTP

2 Impulsausgang für imp/exp. Energie

SDM120CTM

2 Impulsausgänge RS485 Modbus

SDM120CTMB

2 Impulsausgang M-Bus EN13757-3

Modbus-Kommunikation

Schnittstellenstandard und Protokoll

RS485 und MODBUS RTU

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Baudrate

1200 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Ansprechzeit

<100 mS

M-Bus EN13757-3-Kommunikation

Kommunikationsadresse

1~250

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

300 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Ansprechzeit

<100 mS

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von MID/RCM 100 mA CT-Eingang, DIN-Schiene, einphasiges, multifunktionales Solar-PV-/Zero-Export-Messgerät für PV-Messung

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenkenntnisse



Was ist Solar-PV/Null-Exportzähler ?
Solar-PV-Systeme (Photovoltaik) nutzen Sonnenkollektoren, um Sonnenlicht in Strom umzuwandeln. Ein Null-Export-Zähler ist ein Zählertyp, der in Solar-PV-Systemen verwendet wird, um sicherzustellen, dass der von den Solarmodulen erzeugte Strom vor Ort verbraucht und nicht zurück ins Netz eingespeist wird.
In vielen Ländern, darunter Australien und Großbritannien, gibt es Vorschriften, die die Strommenge begrenzen, die aus Solar-PV-Anlagen ins Netz zurückgespeist werden kann. Der Grund hierfür besteht darin, zu verhindern, dass das Netz durch überschüssigen Strom überlastet wird und es zu Instabilität kommt.
Um diese Vorschriften einzuhalten, können Solar-PV-Anlagen mit einem Zero-Export-Zähler ausgestattet werden. Dieser Zähler soll verhindern, dass überschüssiger Strom, der von den Solarmodulen erzeugt wird, zurück ins Netz eingespeist wird. Stattdessen wird der Strom vor Ort verbraucht, entweder durch den Grundstückseigentümer oder durch etwaige Geräte oder Geräte, die an die Solar-PV-Anlage angeschlossen sind.
Ein Zero-Export-Zähler misst in der Regel die von den Solarmodulen erzeugte Strommenge und vergleicht sie mit der vor Ort verbrauchten Strommenge. Wenn die Solarmodule mehr Strom erzeugen, als verbraucht wird, begrenzt der Zähler die Strommenge, die zurück ins Netz exportiert wird, auf Null.
Ein Zero-Export-Zähler ist ein wichtiger Bestandteil einer Solar-PV-Anlage, da er dazu beiträgt, dass das System sicher und in Übereinstimmung mit den örtlichen Vorschriften funktioniert.
Wie man wählt Solar-PV/Null-Exportzähler ?
Die Wahl eines Solar-PV-/Zero-Export-Zählers hängt von mehreren Faktoren ab, die Sie berücksichtigen sollten, bevor Sie Ihre endgültige Entscheidung treffen. Hier sind einige Schritte, die Sie befolgen können, um Ihnen bei der Auswahl des richtigen Messgeräts zu helfen:
Verstehen Sie Ihren Energiebedarf: Bevor Sie sich für einen Solar-PV-/Zero-Export-Zähler entscheiden, müssen Sie Ihren Energiebedarf ermitteln. Berechnen Sie Ihren täglichen Energieverbrauch und ermitteln Sie, wie viel Solarstrom Sie erzeugen müssen, um Ihren Bedarf zu decken. Mithilfe dieser Informationen können Sie die Größe der von Ihnen benötigten Solar-PV-Anlage ermitteln.
Bestimmen Sie die Anlagengröße: Sobald Sie eine Vorstellung von Ihrem Energiebedarf haben, können Sie die Größe der benötigten Solar-PV-Anlage bestimmen. Die Größe des Systems beeinflusst die Größe des Wechselrichters und des Messgeräts, das Sie installieren müssen.
Überprüfen Sie die Zählerkompatibilität: Stellen Sie sicher, dass der von Ihnen gewählte Solar-PV/Zero-Export-Zähler mit Ihrem Wechselrichter und der Solar-PV-Anlage, die Sie installieren möchten, kompatibel ist. Überprüfen Sie die Spezifikationen des Messgeräts und stellen Sie sicher, dass es für Ihr System geeignet ist.
Suchen Sie nach zertifizierten Zählern: Wählen Sie einen Solar-PV-/Zero-Export-Zähler, der von einer anerkannten Behörde zertifiziert ist. Dadurch wird sichergestellt, dass das Messgerät die erforderlichen Standards erfüllt und zuverlässig und genau ist.
Wählen Sie einen seriösen Lieferanten: Wählen Sie einen Lieferanten, der einen guten Ruf hat und Qualitätsprodukte anbietet. Überprüfen Sie die Rezensionen und Bewertungen des Anbieters, bevor Sie Ihren Kauf tätigen.
Berücksichtigen Sie die Kosten: Vergleichen Sie die Preise verschiedener Solar-PV-/Zero-Export-Zähler und wählen Sie einen aus, der Ihrem Budget entspricht. Bedenken Sie, dass Qualität und Zuverlässigkeit wichtiger sind als die Kosten. Daher kann es sich lohnen, in ein teureres Messgerät zu investieren, um genaue Messwerte und eine lange Haltbarkeit zu gewährleisten.
Konsultieren Sie einen Experten: Wenn Sie sich nicht sicher sind, welchen Zähler Sie wählen sollen, wenden Sie sich an einen Solar-PV-Installateur oder einen Experten auf diesem Gebiet. Sie können Ihnen dabei helfen, das richtige Messgerät für Ihre Bedürfnisse zu finden und wertvolle Ratschläge zu geben.
Wenn Sie diese Schritte befolgen, können Sie einen Solar-PV-/Zero-Export-Zähler auswählen, der für Ihre Solar-PV-Anlage und Ihren Energiebedarf geeignet ist.
