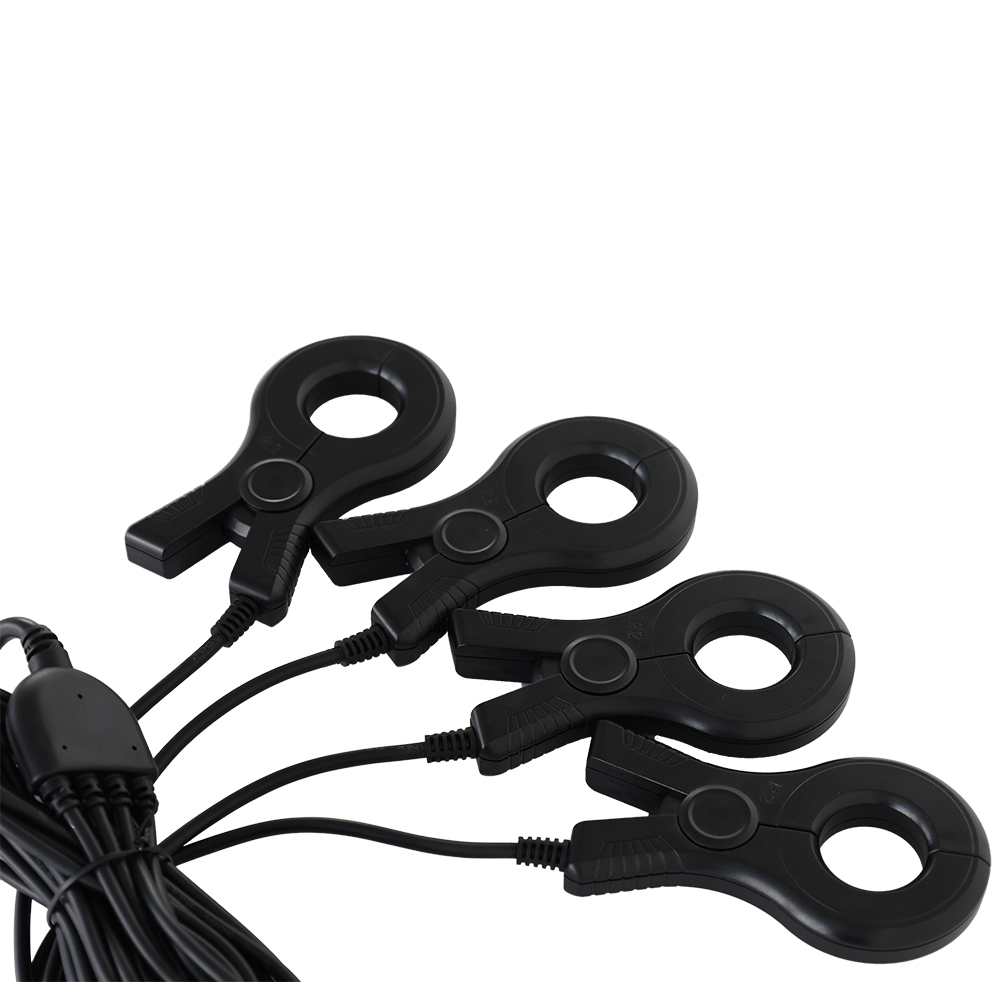

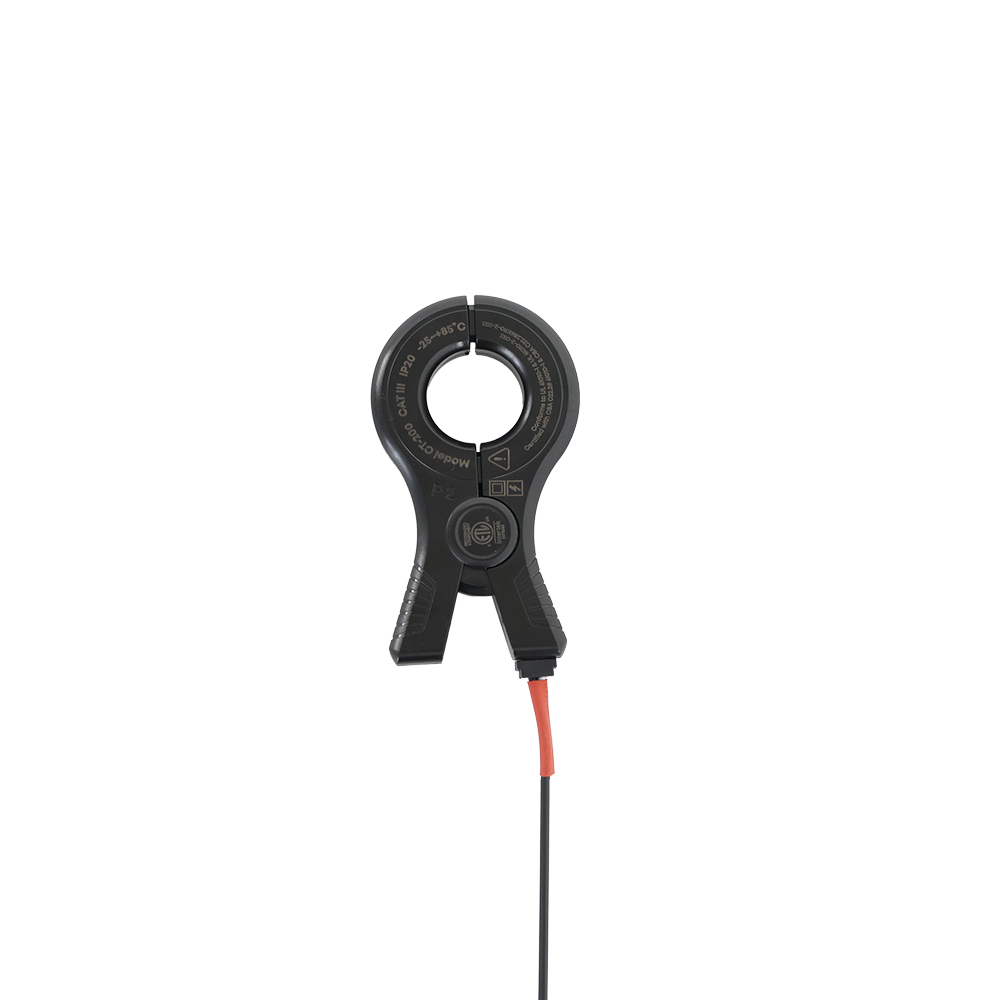

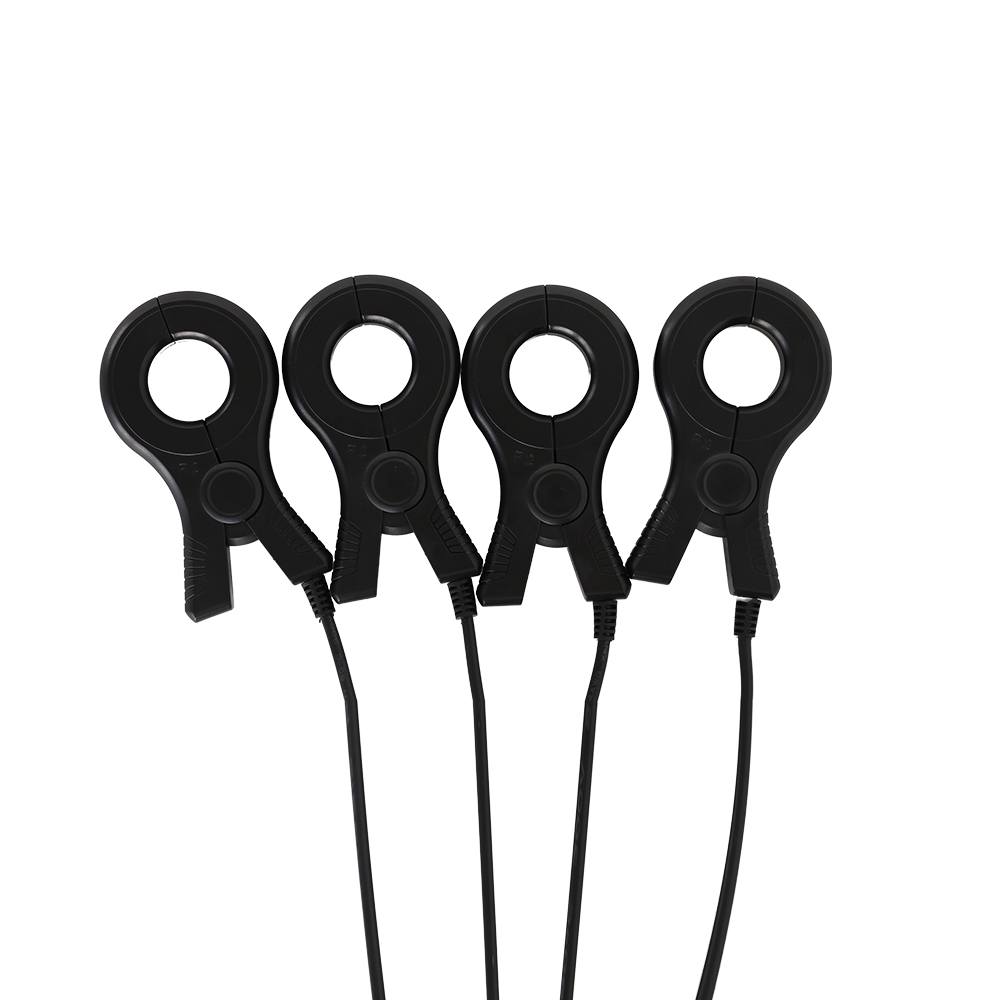

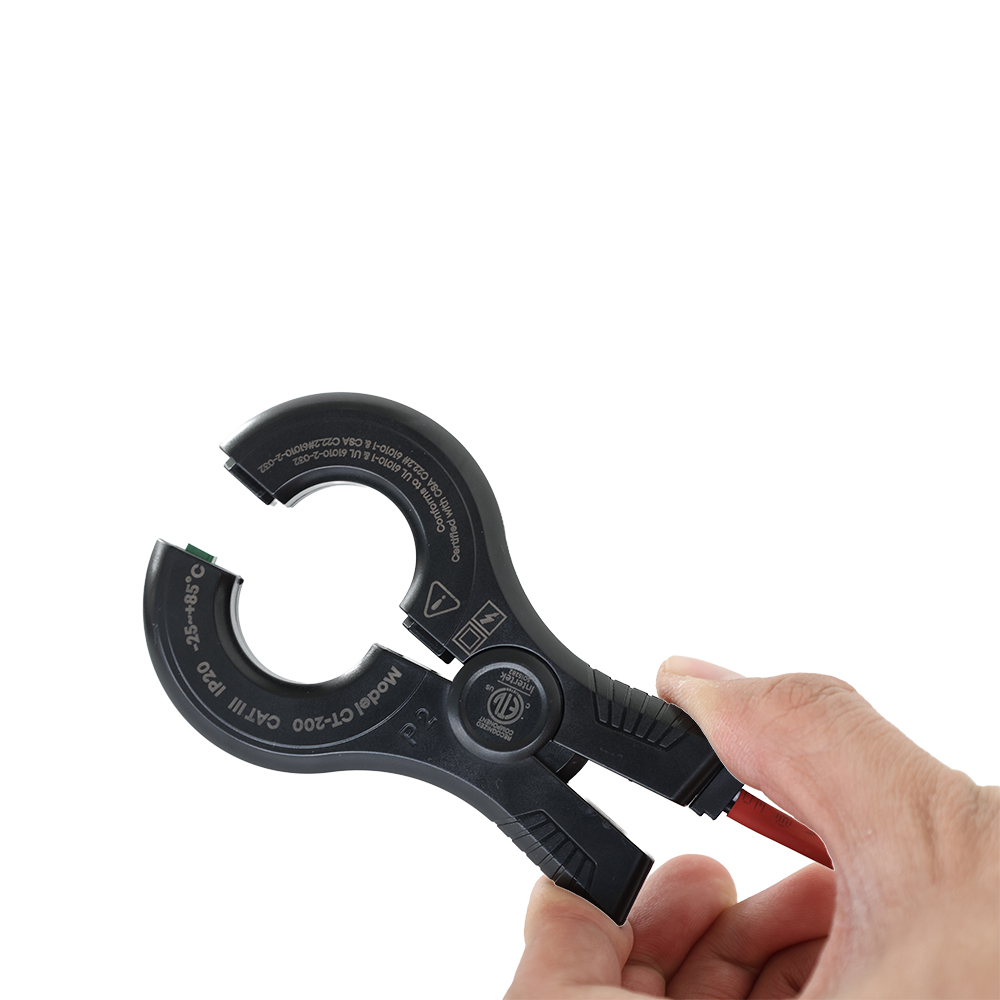

ESCT-D24

40-mA-/10-mA-Ausgangs-Klemmstromwandler

  • Klemmdesign, einfache Bedienung

  • 15 mm ultraschlankes Design, ideal für platzbeschränkte Installationen

  • Betriebshöhe bis zu 4000 m

  • Erhöhte Sicherheit

  • Sicherer Betrieb

  • Standards: GB 20840.2-2014 / IEC61869-2

Bei der ESCT-D24-Serie handelt es sich um einen Klemmstromtransformator mit einem ultraschlanken 15-mm-Design, der für die Installation unter beengten Platzverhältnissen geeignet ist. Es unterstützt eine Betriebshöhe von bis zu 4000 m und verfügt über erhöhte Sicherheit für einen sicheren Betrieb. Dieses Produkt entspricht der Norm GB 20840.2-2014 / IEC61869-2 und arbeitet mit 50–60 Hz.

Technische Spezifikation

Spezifikation

ESCT-D24

ESCT-D24-001

Häufigkeit

50~60Hz

50~60Hz

Bewerteter Primärstrom

200A

L1/L2: 200 A

B1/B2: 50A

Bewerteter Sekundärstrom

40mA

L1/L2: 40 mA

B1/B2: 10 mA

Genauigkeit

Klasse 0,5

Klasse 0,5

Bewertete Belastung

30 Ω

200A:10Ω

50A:40Ω

Höhe

4000m

4000m

Isolationsstärke

500 MΩ/500 V/min

500 MΩ/500 V/min

PF-Spannungsfestigkeit

4KV/1mA/1min (Kabeldurchführung)

4KV/1mA/1min (Kabeldurchführung)

Betriebstemperatur

-40℃ ~ 70℃

-40℃ ~ 70℃

Lagertemperatur

-40℃ ~ 85℃

-40℃ ~ 85℃

Linearität

0.5

0.5

Standard

GB 20840.2-2014 / IEC61869-2

GB 20840.2-2014 / IEC61869-2

Modell

Bewerten Sie den Verstärker (A)

Ausgabe

Genauigkeit

ESCT-D24

200

40mA

0.5

ESCT-D24-001(L1/L2)

200

10mA

0.5

ESCT-D24-001(B1/B2)

200

10mA

0.5

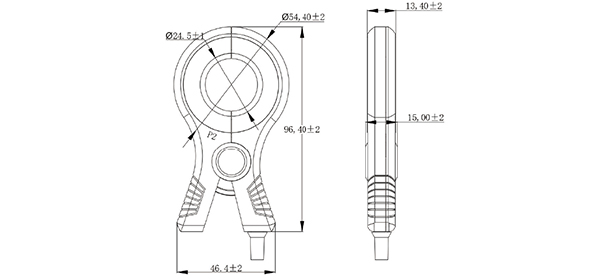

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Abmessungen
ESCT-D24ECAg8

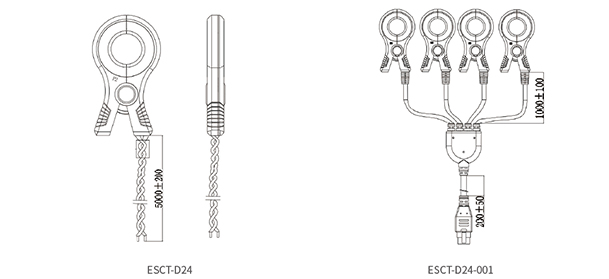

Verdrahtung und Abmessungen [mm:]

Abmessungen
ESCT-D24IKSwL2

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von 40-mA-/10-mA-Ausgangs-Klemmstromwandler.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von 40-mA-/10-mA-Ausgangs-Klemmstromwandler

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT
Branchenkenntnisse




Die Verwendung von Split-Core-Stromwandler .
Stromwandler mit geteiltem Kern werden üblicherweise in Energieüberwachungsanwendungen eingesetzt, bei denen es nicht möglich ist, die Stromversorgung auszuschalten oder die Drähte zu trennen, um herkömmliche Stromwandler mit festem Kern zu installieren. Split-Core-Stromwandler sind für die Installation konzipiert, ohne dass Kabel oder Stromquellen getrennt werden müssen, was die Installation schneller, sicherer und bequemer macht.
Split-Core-Stromwandler werden für verschiedene Anwendungen eingesetzt, darunter Leistungsmessung, Lastprofilierung und Energieaudits. Sie werden auch zur Überwachung und Steuerung von Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie zur Überwachung des Stromverbrauchs von Geräten, Beleuchtung und anderen elektrischen Verbrauchern eingesetzt.
Split-Core-CTs werden auch in Anwendungen für erneuerbare Energien wie Solarmodulen und Windkraftanlagen eingesetzt, wo sie zur Überwachung der Leistungsabgabe und des Energieverbrauchs eingesetzt werden. Sie werden auch in industriellen und kommerziellen Umgebungen eingesetzt, um den Stromverbrauch zu überwachen und Möglichkeiten für Energieeinsparungen und Effizienzverbesserungen zu identifizieren.


Wie benutzt man Split-Core-Stromwandler ?
Split-Core-Stromwandler sind einfach zu verwenden und zu installieren. Hier sind die grundlegenden Schritte zur Verwendung eines Stromwandlers mit geteiltem Kern:
Schalten Sie den Strom aus: Bevor Sie einen Stromtransformator installieren, schalten Sie den Stromkreis oder das Gerät aus, das Sie überwachen möchten.
Öffnen Sie den geteilten Kern: Öffnen Sie den geteilten Kern, indem Sie den Verriegelungsmechanismus lösen oder die Schrauben entfernen, die die beiden Hälften des Kerns zusammenhalten.
Installieren Sie den Stromwandler: Installieren Sie den Stromwandler über dem Leiter, den Sie messen möchten. Stellen Sie sicher, dass der Leiter im Stromwandler zentriert ist und dass der Stromwandler vollständig geschlossen und verriegelt ist.
Schließen Sie den Stromwandler an: Verbinden Sie die Ausgangskabel des Stromwandlers mit dem Gerät oder der Ausrüstung, das den Strom messen oder aufzeichnen soll. Stellen Sie sicher, dass die Polarität der Drähte korrekt ist.
Schalten Sie die Stromversorgung ein: Nachdem der CT installiert und angeschlossen ist, schalten Sie die Stromversorgung des Stromkreises oder der Ausrüstung ein.
Funktion überprüfen: Stellen Sie sicher, dass der Stromwandler ordnungsgemäß funktioniert, indem Sie das Ausgangssignal überprüfen und es mit dem erwarteten Wert vergleichen.
Es ist wichtig zu beachten, dass die spezifischen Installations- und Verwendungsanweisungen je nach Hersteller und spezifischem Modell des verwendeten Split-Core-Stromwandlers variieren können. Beachten Sie stets die Anweisungen und Richtlinien des Herstellers für die ordnungsgemäße Installation und Verwendung des Stromwandlers.
