Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang

  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang
  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang
  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang
  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang
  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang
  • Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang

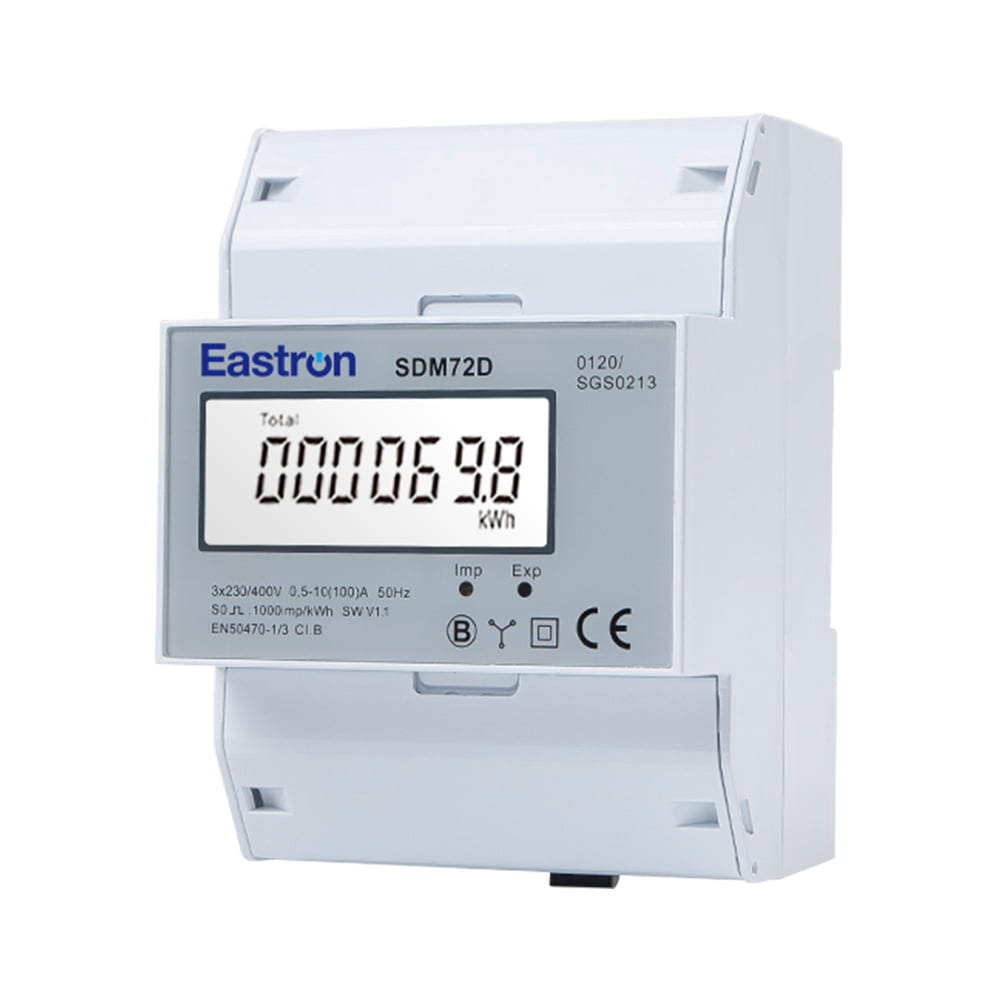

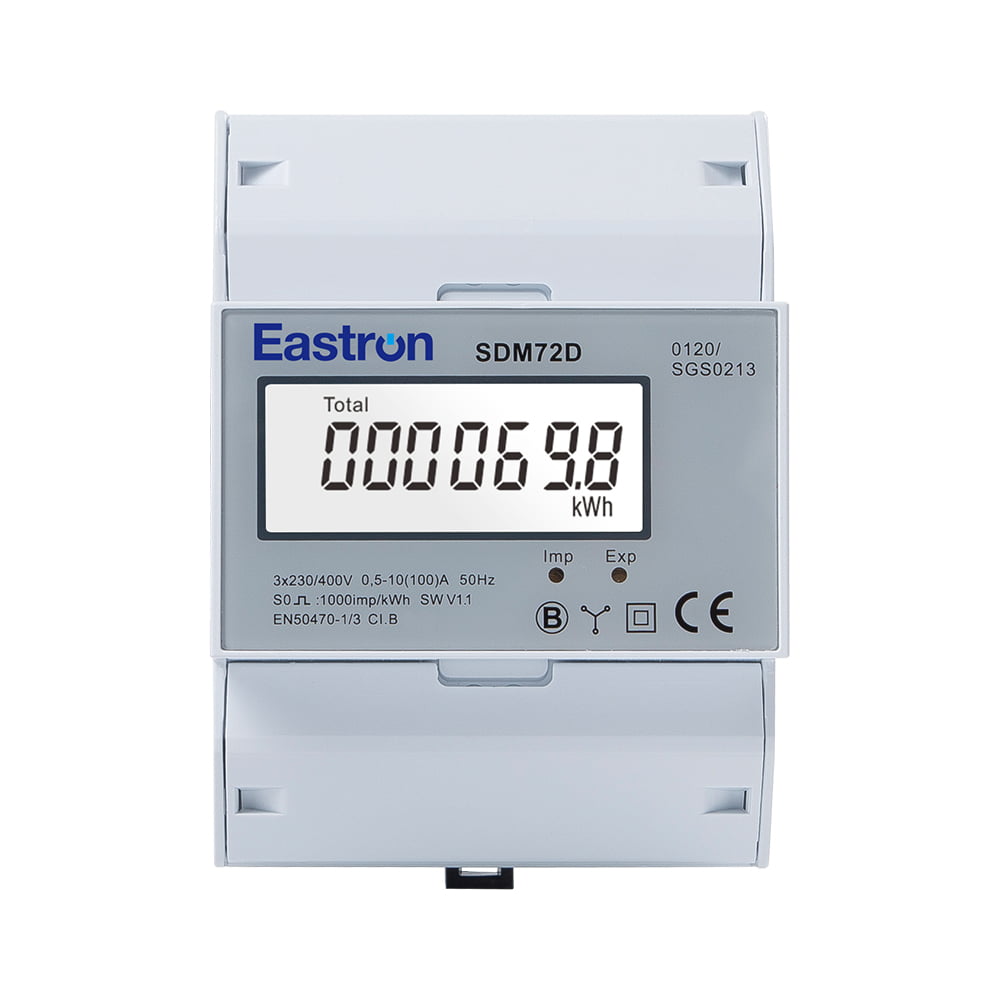

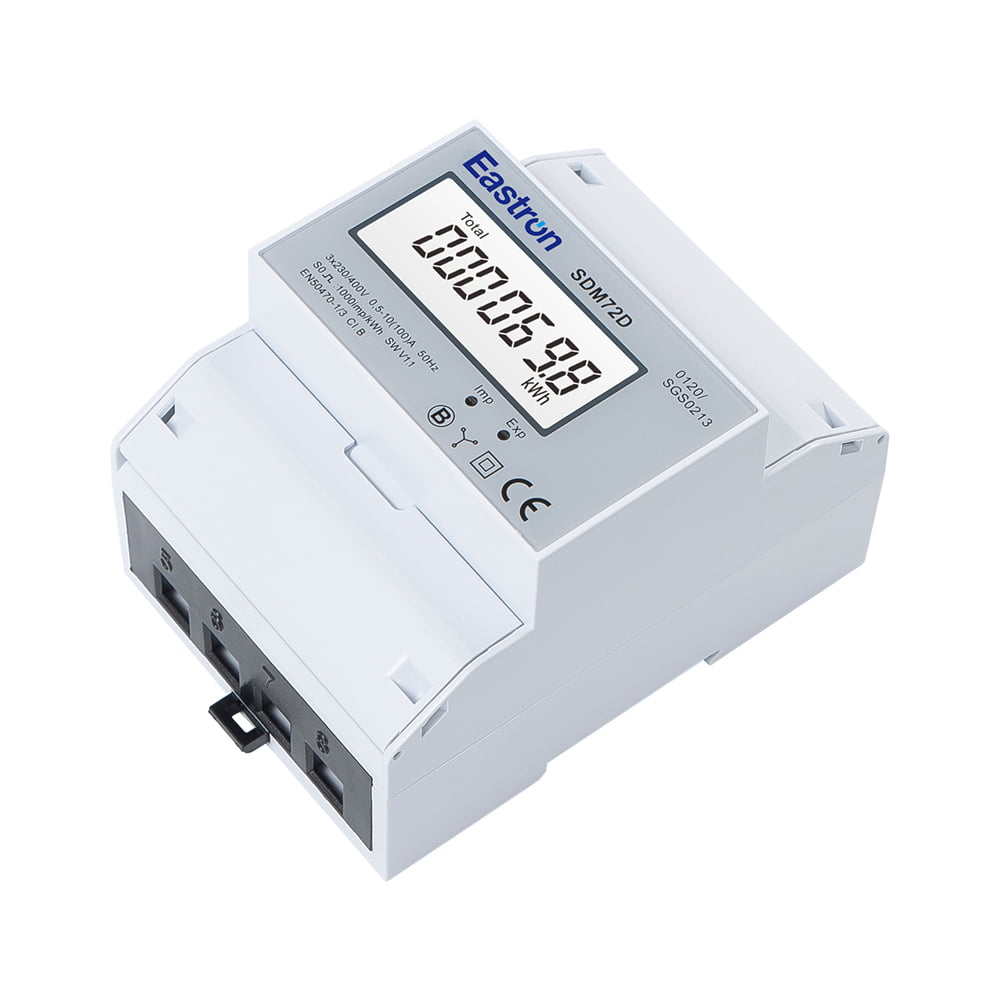

SDM72D

Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang

  • Max. 100A Direktlast
  • 4 Module 72 mm Breite
  • Misst Wirkenergie (kWh)
  • Impulsausgang

SDM72 D / DR / BI

DREIPHASIGER VIERLEITER-ENERGIEZÄHLER

SDM72D ist ein dreiphasiger elektronischer kWh-Zähler auf DIN-Schiene mit 4 Modulen und Impulsausgangsfunktion. Das Messgerät unterstützt einen 3-Phasen-4-Draht-Anschluss. Es misst und zeigt nur Wirkenergie (kWh) an. Mit seiner perfekten Leistung und hohen Genauigkeit wird das Messgerät häufig in gewerblichen und industriellen Anwendungen eingesetzt.

Elektrische Eigenschaften

Art der Messung

RMS im Dreiphasen-Wechselstromsystem (3P N)

Messgenauigkeit

Energie

IEC 62053-21 Klasse 1.0/ EN50470-1/3 Klasse B


Eingabe und Ausgabe

Eingangsstrom

CT-Typ

CT Primär

1-9999A

CT Sekundär

1A/5A

Min. Strom

0,25A

Anlaufstrom

10mA

Direkter Typ

Nennstrom

10A

Maximaler Strom

100A

Min. Strom

0,5A

Anlaufstrom

40mA

Ausgabe

SDM72D / DR / BI

Impulsausgang für Wirkenergie

SDM72CT-D

Impulsausgang für Wirkenergie

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Dreiphasiger elektronischer kWh-Zähler für DIN-Schiene mit Impulsausgang

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen



Was ist Dreiphasiger elektronischer KWh-Zähler ?
Ein dreiphasiger elektronischer kWh-Zähler ist ein elektronisches Gerät, mit dem die Menge an elektrischer Energie gemessen und aufgezeichnet wird, die ein dreiphasiges elektrisches System über einen bestimmten Zeitraum verbraucht. Es wird häufig in gewerblichen und industriellen Umgebungen eingesetzt, in denen ein hoher Stromverbrauch zu erwarten ist.
Das Messgerät misst den Strom und die Spannung in jeder der drei Phasen des elektrischen Systems und multipliziert diese Werte dann miteinander, um den momentanen Stromverbrauch zu einem bestimmten Zeitpunkt zu ermitteln. Das Messgerät integriert dann diese Leistung über die Zeit, um den Gesamtenergieverbrauch über einen bestimmten Zeitraum zu ermitteln, typischerweise in Kilowattstunden (kWh).
Der Zähler wird normalerweise an der Hauptstromversorgung eines Gebäudes oder einer Anlage installiert und kann manuell oder aus der Ferne über ein Datenkommunikationsnetzwerk abgelesen werden. Der Einsatz elektronischer Messgeräte bietet im Vergleich zu herkömmlichen elektromechanischen Messgeräten eine höhere Genauigkeit, Zuverlässigkeit und Flexibilität.
Wie man wählt Dreiphasiger elektronischer KWh-Zähler ?
Bei der Auswahl eines dreiphasigen elektronischen kWh-Zählers sind mehrere wichtige Faktoren zu berücksichtigen. Hier sind einige wichtige Überlegungen:
Genauigkeit: Suchen Sie nach einem Messgerät mit hoher Genauigkeit, typischerweise Klasse 1 oder Klasse 0,5, um sicherzustellen, dass Sie den Energieverbrauch so genau wie möglich messen.
Belastbarkeit: Berücksichtigen Sie die maximale Strom- und Spannungsnennleistung des Messgeräts, um sicherzustellen, dass es die erwartete Last bewältigen kann.
Kommunikationsprotokolle: Bestimmen Sie, welche Kommunikationsprotokolle vom Messgerät unterstützt werden, z. B. Modbus, M-Bus oder Impulsausgang, um sicherzustellen, dass es mit Ihrem Überwachungssystem kompatibel ist.
Anzeige und Datenspeicherung: Berücksichtigen Sie die Art der Anzeige und Datenspeicherung, die auf dem Messgerät verfügbar sind, z. B. LCD- oder LED-Anzeigen, und ob das Messgerät über die Fähigkeit verfügt, Daten zu speichern und zu übertragen.
Kosten: Vergleichen Sie die Kosten verschiedener Messgeräteoptionen und berücksichtigen Sie die langfristigen Einsparungen, die ein hochwertiges, genaues Messgerät bieten kann.
Standards und Zertifizierungen: Suchen Sie nach Messgeräten, die den Industriestandards entsprechen und von relevanten Regulierungsbehörden wie der International Electrotechnical Commission (IEC) oder dem National Institute of Standards and Technology (NIST) zertifiziert wurden.
Unter Berücksichtigung dieser Faktoren können Sie einen dreiphasigen elektronischen kWh-Zähler auswählen, der genau, zuverlässig und mit Ihrem Energieüberwachungssystem kompatibel ist.
So pflegen Sie es Dreiphasiger elektronischer KWh-Zähler ?
Um einen dreiphasigen elektronischen kWh-Zähler zu warten, können Sie die folgenden Schritte ausführen:
Reinigen Sie das Messgerät regelmäßig: Auf der Oberfläche des Messgeräts können sich Staub und Schmutz ansammeln, die seine Leistung beeinträchtigen können. Reinigen Sie das Messgerät mit einem trockenen Tuch oder einer Bürste.
Überprüfen Sie die Genauigkeit: Überprüfen Sie regelmäßig die Genauigkeit des Messgeräts, indem Sie es mit einem anderen Messgerät vergleichen oder den Messwert mit Ihrer Stromrechnung vergleichen.
Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass die Verbindungen zum Messgerät sicher und frei von Korrosion oder Beschädigungen sind. Lose Verbindungen können zu Fehlfunktionen des Messgeräts führen.
Überwachen Sie Spannung und Strom: Überprüfen Sie regelmäßig die Spannungs- und Strommesswerte, um sicherzustellen, dass sie innerhalb des Messbereichs liegen. Hohe oder niedrige Spannung oder Strom können das Messgerät beschädigen.
Halten Sie das Messgerät trocken: Das Messgerät sollte an einem trockenen Ort, fern von Wasser und Feuchtigkeit, aufbewahrt werden. Feuchtigkeitseinwirkung kann das Messgerät beschädigen.
Befolgen Sie die Anweisungen des Herstellers: Befolgen Sie die Anweisungen des Herstellers zur Wartung und Kalibrierung. Der Hersteller empfiehlt möglicherweise einen bestimmten Wartungsplan oder ein bestimmtes Wartungsverfahren.
Lassen Sie das Messgerät kalibrieren: Kalibrieren Sie das Messgerät regelmäßig, um die Genauigkeit sicherzustellen. Bei der Kalibrierung werden die internen Komponenten des Messgeräts angepasst, um Abweichungen in der Genauigkeit auszugleichen.
Indem Sie diese Schritte befolgen, können Sie dazu beitragen, dass Ihr dreiphasiger elektronischer kWh-Zähler zuverlässig und genau funktioniert.
