Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene

  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene
  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene
  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene
  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene
  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene
  • Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene

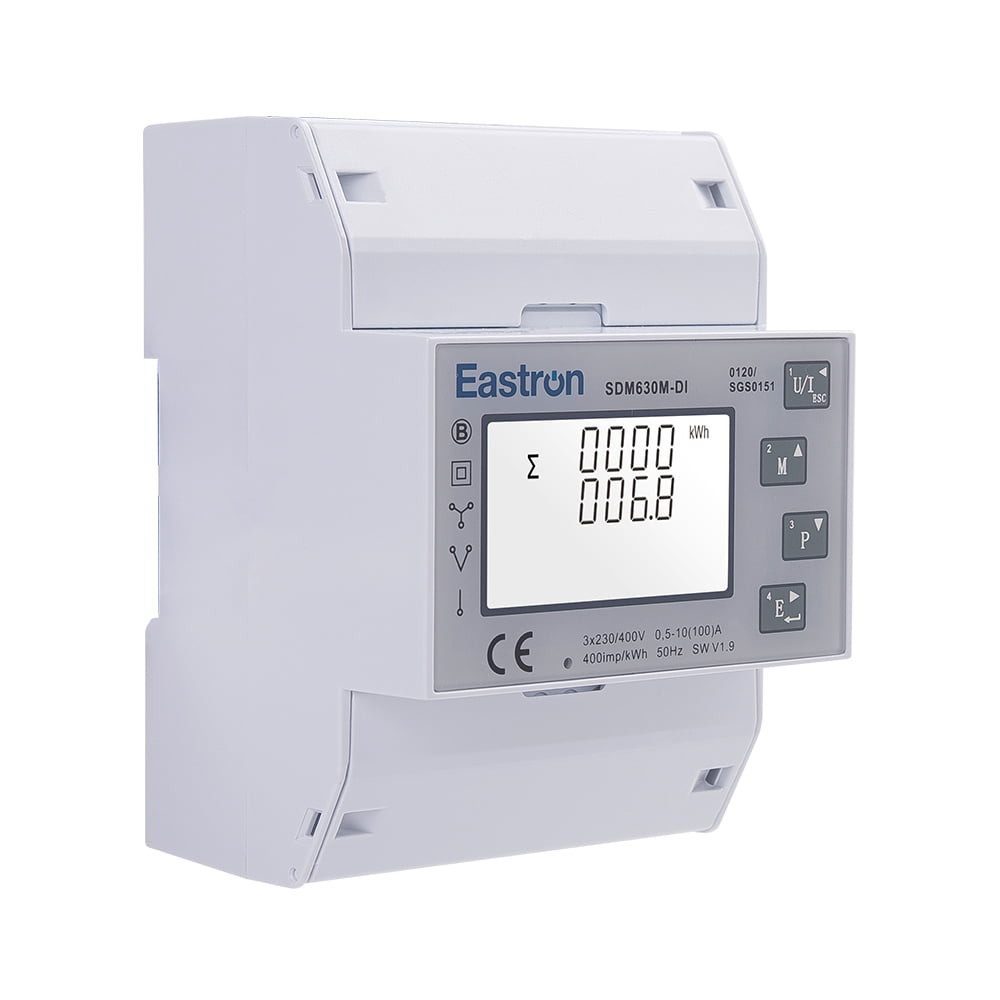

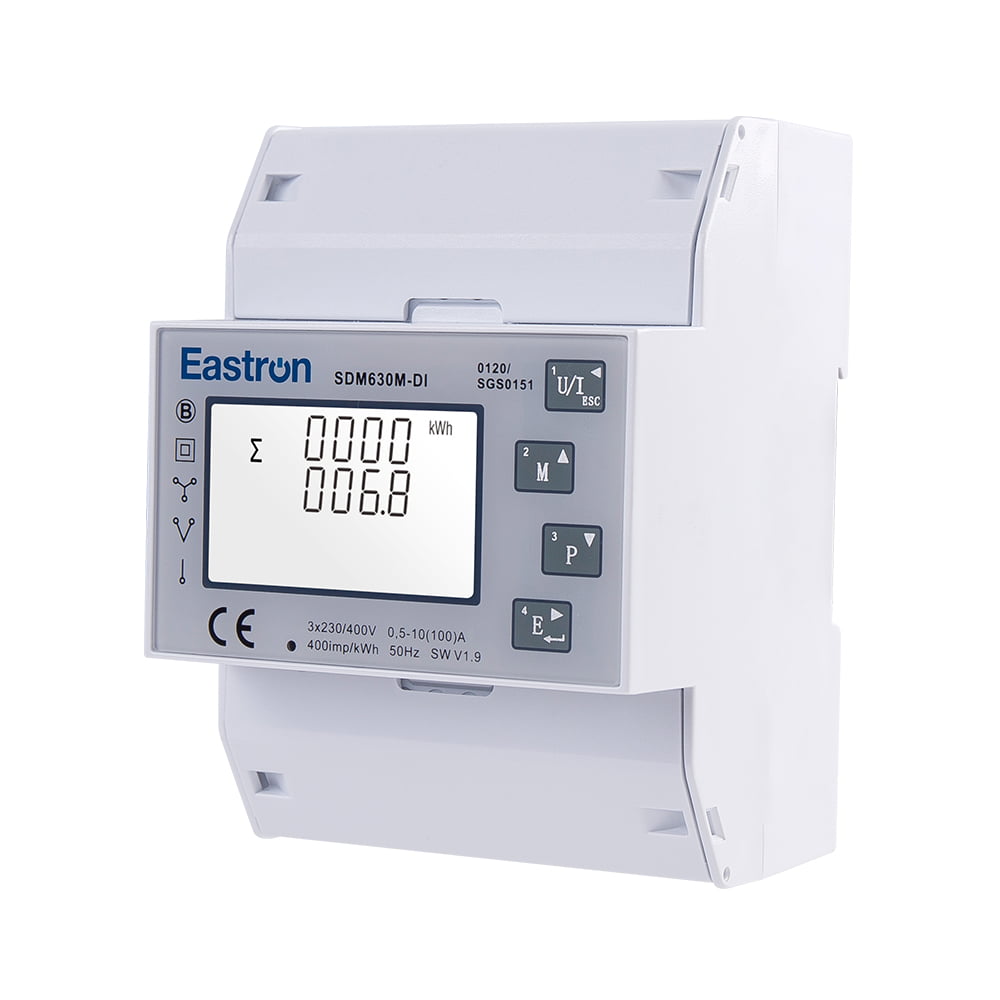

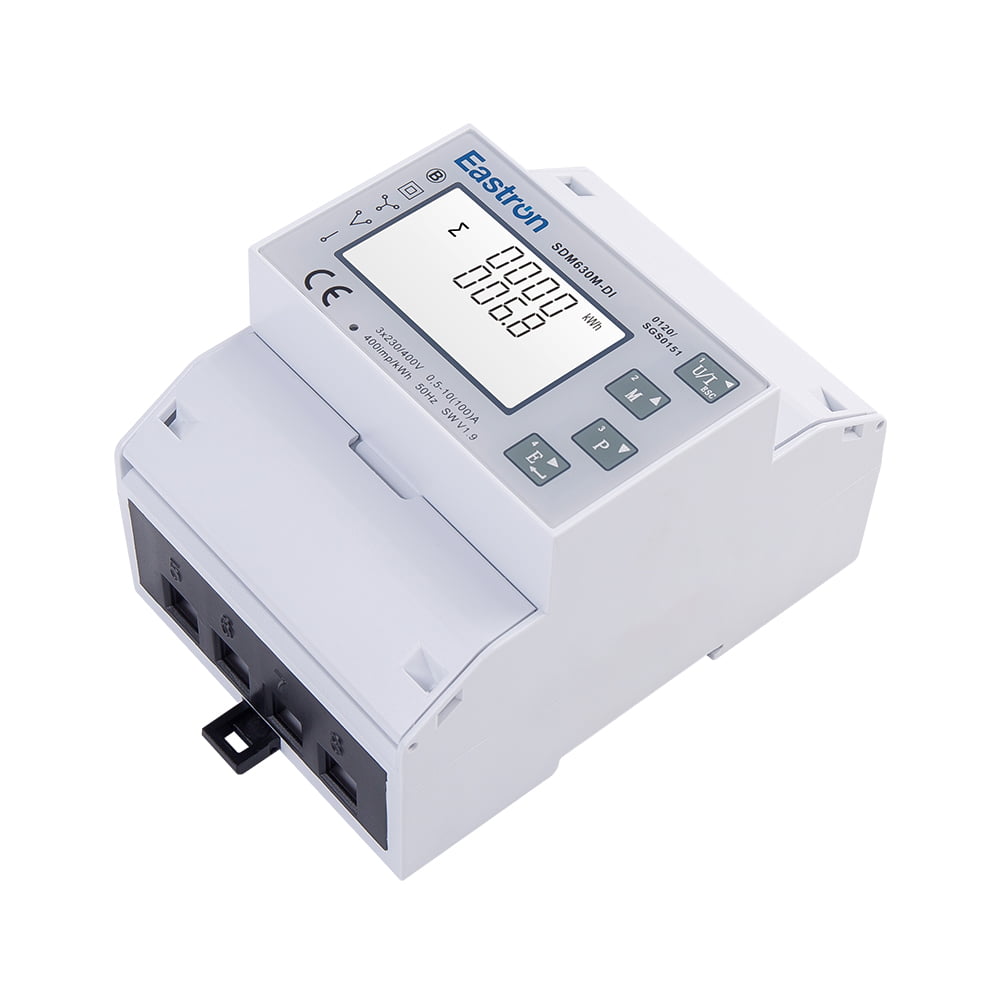

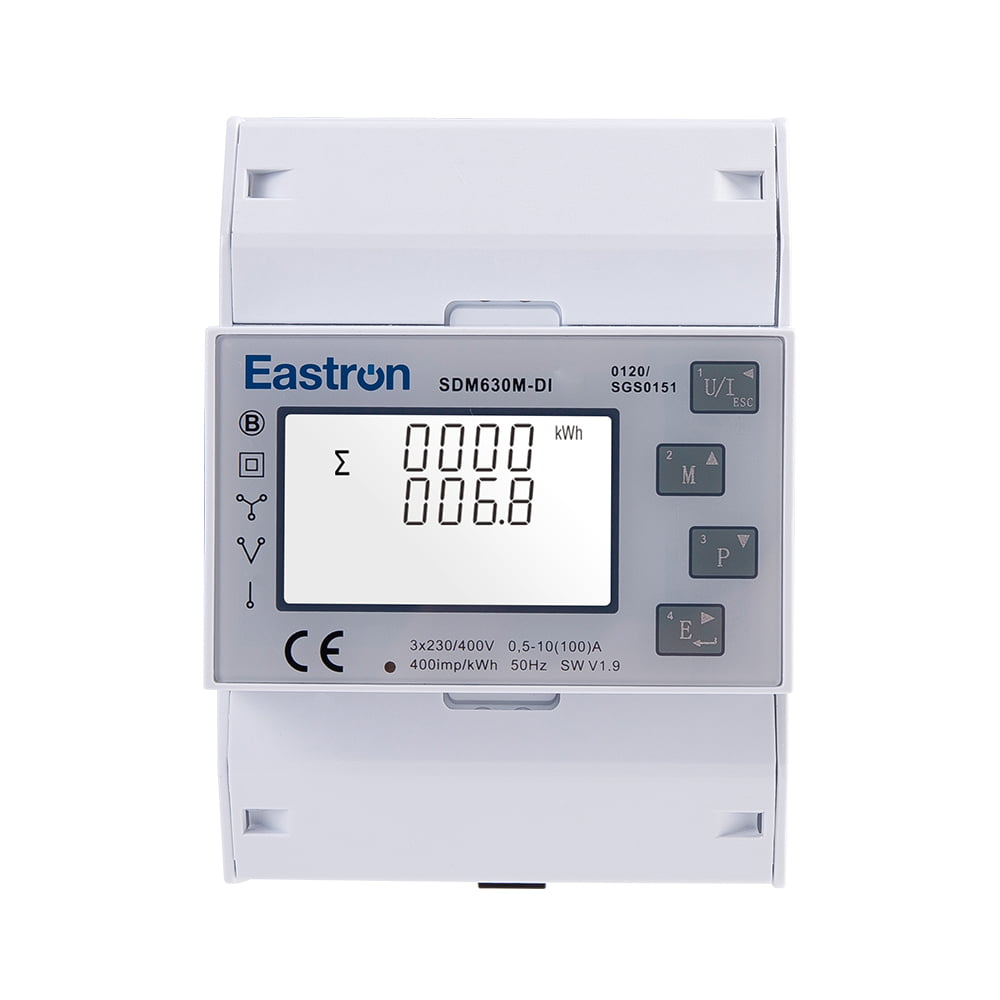

SDM630M-DI

Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene

  • Max. 65A Direktlast
  • Arbeiten Sie mit 3P4W/3P3W/1P2W
  • 4 Module 72 mm breit
  • Mehrfachmessung: kWh, kVarh, W, Var, VA, PF, Hz, dmd, V,
  • Bidirektionale Messung
  • 2 digitale Eingänge
  • RS485 Modbus
  • ETL-gelistet
SDM630M-DI ist ein multifunktionaler dreiphasiger ETL-Energiezähler mit digitalem Eingang und DIN-Schiene.
Dieses Gerät misst und zeigt die Eigenschaften von 1p2w-, 3p3w- und 3p4w-Netzwerken an. Zu den Messparametern gehören Spannung (V), Strom (A), Frequenz
(Hz), Leistung (kW/kVA/kVAr), Leistungsfaktor (PF), importierte, exportierte und Gesamtenergie (kWh/kVArh). Es verfügt außerdem über eine vollständige Kommunikationsfähigkeit mit integrierten RS485-Modbus-RTU-Ausgängen und 2 digitalen Eingängen. Dieses Gerät unterstützt max. 65A Direktanschluss. Die Konfiguration ist passwortgeschützt.
Das Messgerät ist ETL-gelistet von Intertek.

Elektrische Eigenschaften

Art der Messung

RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)

Messgenauigkeit

Leistung

0,5 % des Bereichsmaximums

Aktive Energie

IEC 62053-21 Klasse 1.0

Blindenergie

IEC62053-23 Klasse 2

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

Eingabe und Ausgabe

Eingang

Aktuell

Nennstrom (Ib/Iref)

10A

Maximaler Strom (Imax.)

65A

Min. Strom (Imin.)

0,5A

Anlaufstrom

40mA

Stromspannung

Nennspannung (Un)

230 V L-N  / 120 V L-N

Betriebsspannung

80 % bis 120 % der Un

Ausgabe

SDM630M-DI

2 Impulsausgänge, RS485-Modbus-Digitaleingang

SDM630-Modbus / MT

2 Impulsausgänge RS485 Modbus

SDM630-Mbus

2 Impulsausgänge M-Bus EN13757

SDM630-2T

2 Impulsausgänge RS485 Modbus 2 Tarife (doppelte Stromquelle)

RS485-Modbus-Kommunikation

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

1200 bps ~ 38400 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Ansprechzeit

<100 mS

M-Bus EN13757-3-Kommunikation

Kommunikationsadresse

1~250

Übertragungsentfernung

Maximal 1000 m

Baudrate

300 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Multifunktionales dreiphasiges ETL-Energiemessgerät mit digitalem Eingang und DIN-Schiene

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen




Wie benutzt man Dreiphasen-ETL-Energiezähler ?
Um einen dreiphasigen ETL-Energiezähler zu verwenden, können Sie die folgenden allgemeinen Schritte ausführen:
Installieren Sie das Messgerät gemäß den Anweisungen des Herstellers: Der Installationsvorgang kann je nach Modell Ihres Messgeräts variieren. Befolgen Sie unbedingt die Anweisungen sorgfältig, um eine ordnungsgemäße Installation sicherzustellen.
Schließen Sie das Messgerät an die Stromquelle an: Typischerweise verfügt ein dreiphasiges ETL-Energiemessgerät über drei Stromwandler, die an die drei Phasen der Stromversorgung angeschlossen werden müssen. Stellen Sie sicher, dass die Verbindungen korrekt und sicher hergestellt sind.
Konfigurieren Sie die Zählereinstellungen: Die meisten dreiphasigen ETL-Energiezähler verfügen über einen Konfigurationsmodus, in dem Sie Parameter wie die Spannungs- und Stromwerte, die Anzahl der Phasen und die Kommunikationseinstellungen festlegen können.
Starten Sie das Messgerät: Sobald das Messgerät installiert und konfiguriert ist, schalten Sie die Stromversorgung ein und das Messgerät sollte mit der Messung des Energieverbrauchs beginnen.
Lesen Sie den Zähler ab: Der Zähler zeigt den Energieverbrauch normalerweise in Kilowattstunden (kWh) an. Sie können die Anzeige regelmäßig ablesen, um Ihren Energieverbrauch zu verfolgen.
Mit dem Messgerät kommunizieren: Einige dreiphasige ETL-Energiemessgeräte verfügen über Kommunikationsfunktionen, mit denen Sie Daten aus der Ferne abrufen können, beispielsweise über ein lokales Netzwerk oder das Internet. Möglicherweise müssen Sie während des Konfigurationsschritts die Kommunikationseinstellungen einrichten.
Beachten Sie, dass die spezifischen Schritte je nach Modell und Hersteller Ihres dreiphasigen ETL-Energiezählers variieren können. Es ist immer am besten, die Bedienungsanleitung für spezifische Anweisungen zu konsultieren.
Wie funktioniert die Dreiphasen-ETL-Energiezähler arbeiten?
Ein dreiphasiger ETL-Energiezähler ist ein elektronisches Gerät zur Messung und Aufzeichnung der Menge an elektrischer Energie, die von einem dreiphasigen elektrischen System verbraucht wird. Es funktioniert nach dem Prinzip der elektromagnetischen Induktion und misst mithilfe von Sensoren die durch das System fließende Spannung und den Strom.
Der Zähler besteht aus drei Messelementen, die jeweils an eine Phase des Drehstromsystems angeschlossen sind. Jedes Messelement enthält einen Spannungs- und Stromsensor, der die Spannung und den Strom der jeweiligen Phase erfasst. Diese Sensoren wandeln die elektrischen Signale in proportionale analoge Signale um, die dann mithilfe eines Analog-Digital-Wandlers (ADC) in digitale Signale umgewandelt werden.
Die digitalen Signale der Spannungs- und Stromsensoren werden von einem Mikroprozessor im Messgerät verarbeitet, der die vom System verbrauchte Wirkleistung, Blindleistung und Scheinleistung berechnet. Das Messgerät zeichnet außerdem Spannung, Strom und Leistungsfaktor des Systems auf.
Das Messgerät speichert die akkumulierten Energieverbrauchsdaten, die über eine digitale Anzeige abgelesen oder zur Analyse auf einen Computer oder ein anderes Datenerfassungsgerät heruntergeladen werden können. Die Daten können zur Überwachung und Verwaltung des Energieverbrauchs, zur Abrechnung und zum Lastausgleich in einem dreiphasigen elektrischen System verwendet werden.
