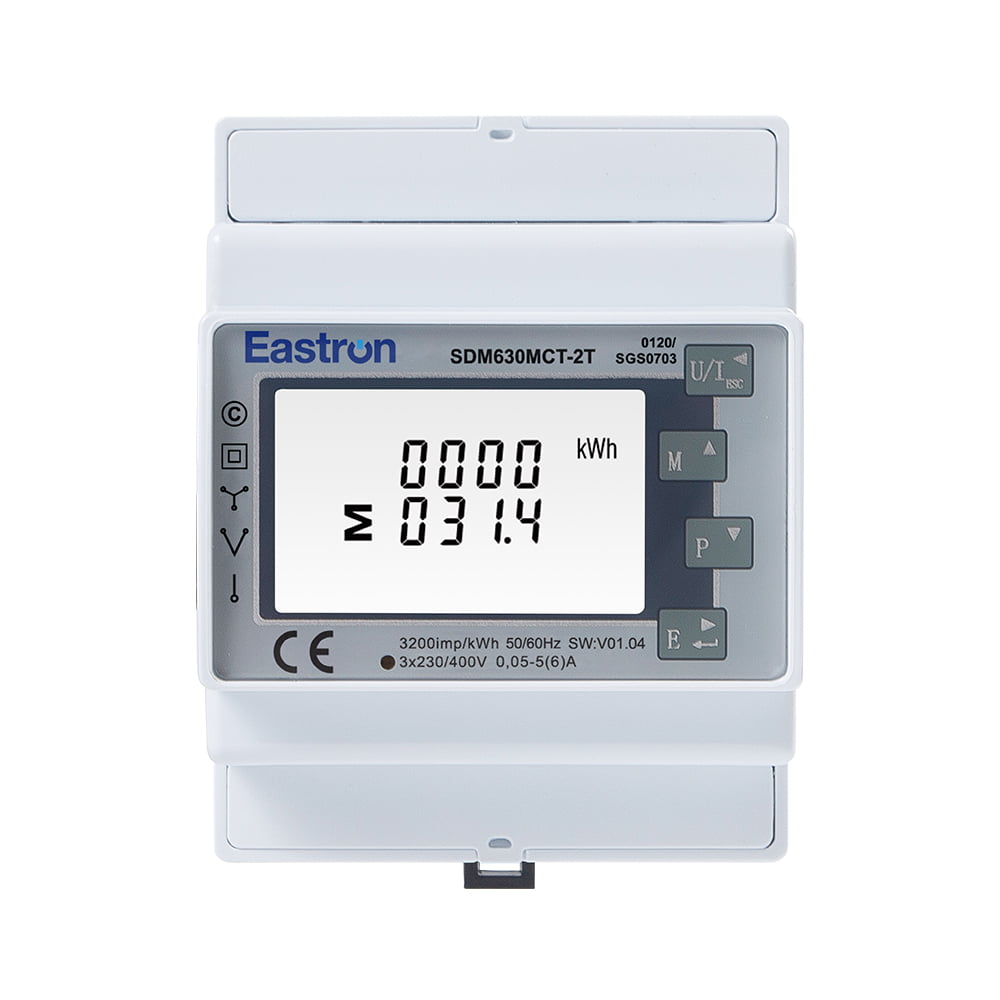

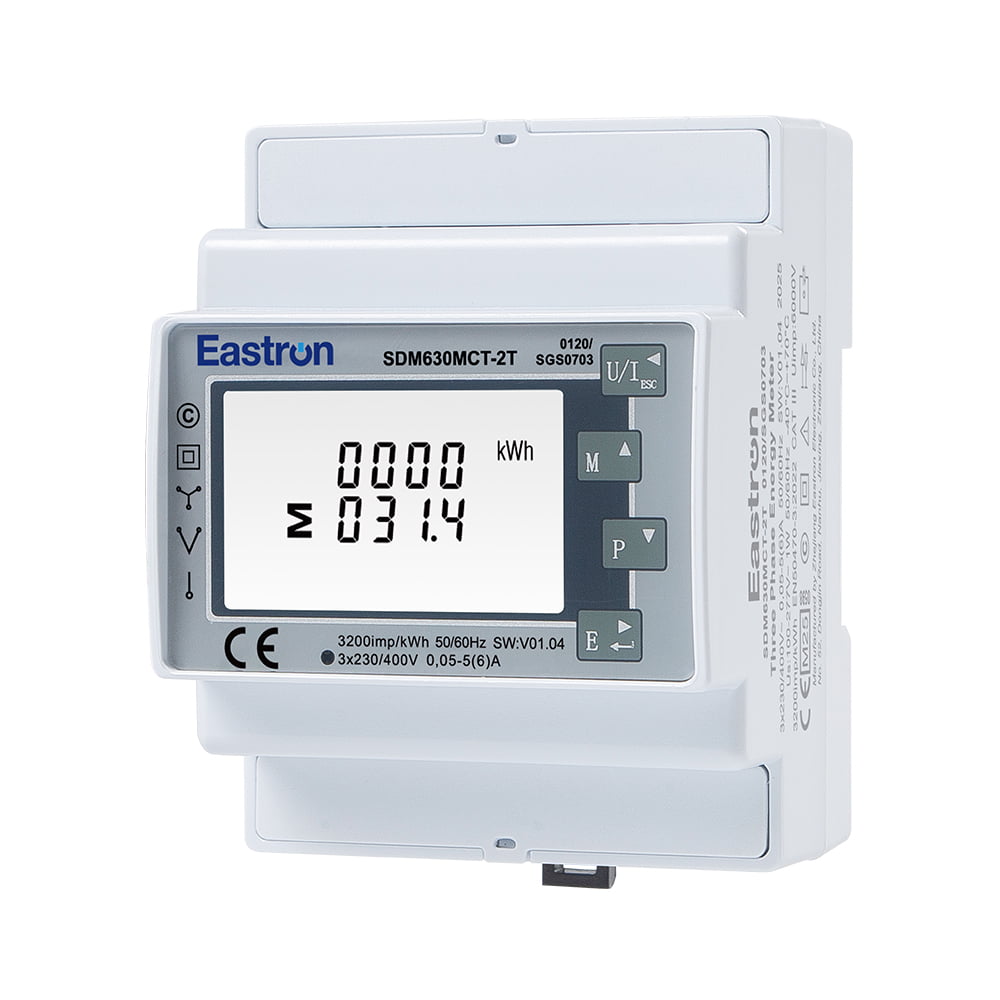

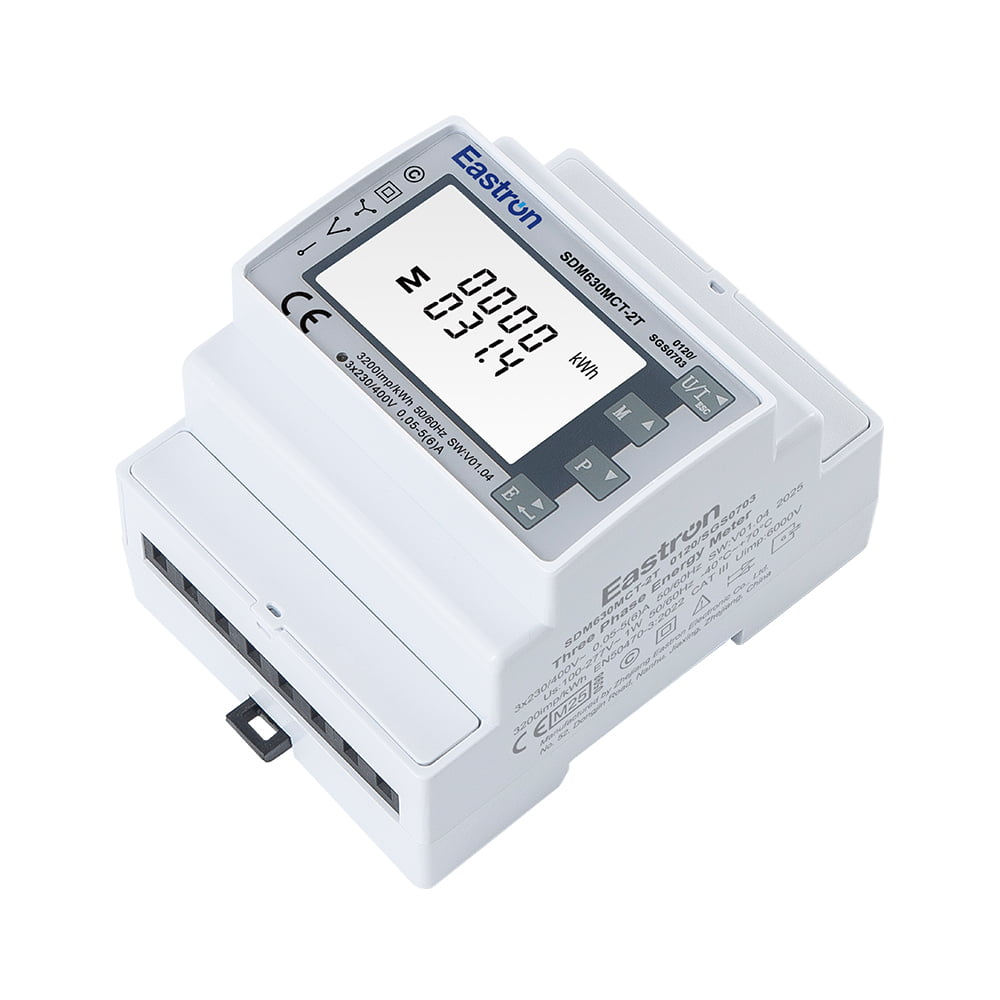

SDM630MCT-2T

Dual Tarif RS485 MODBUS CT betriebene DIN -Schien

CT & PT betrieben
Arbeiten Sie mit 3p4W/3p3W/1P2W
4 Modul 72 mm breit
Mehrmessung
KWH, KVARH, W, VAR, VA, PF, HZ, DMD, V usw.
Bidirektionale Messung
2 Pulsausgänge
RS485 MODBUS
2 verfügbare Tarife (Dual Power Source)

Kontakt Anfrage PDF Herunterladen

(86)573-83698881

SDM630MCT Modbus / mbus / 2t / mv

Dreiphasen-Multifunktions-Energiemessgerät

Das SDM630MCT-2T ist ein Doppelzölle RS485 MODBUS CT Operated DIN Rail Drei Phase Mid Energy Messgerät. Geeignet für die Überwachung des Energieverbrauchs und viele andere elektrische Parameter. Die Einheit benötigt eine Hilfsstromversorgung (Wechselstrom oder DC), um das Messgerät mit Strom zu versorgen, und kann mit 1A/5A -Eingangs -CTS funktionieren. Die Build-In-Schnittstelle bietet Puls- und RS485-Modbus-RTU-Ausgänge.

Das Messgerät verfügt außerdem über 2 Tarife -Terminal, die die Messung der Doppelstromquelle unterstützen. Mit der Doppelquellenmessfunktion kann das Messgerät Energie sowohl vom Netz als auch vom Generator messen.

SDM630MCT-2T wurde bewertet und zertifiziert als die Anforderungen der EU-Richtlinie 2014/32/EU. Die Rückverfolgungsnummer der Instrument ist 0120/SGS0703.Das Messgerät ist auch ETL von Intertek. aufgeführt

Elektrische Eigenschaften
Art der Messung	RMS einschließlich Harmonische auf drei Phasen -Wechselstromsystemen (3p, 3p n)
Messgenauigkeit	Stromspannung	± 0,5%
	Aktuell	± 0,5%
	Frequenz	± 0,2%
	Leistungsfaktor	± 1%
	Aktive Kraft	± 1%
	Reaktive Kraft	± 1%
	Scheinbare Kraft	± 1%
	Aktive Energie	Klasse 0,5S IEC 62053-22, Klasse 1.0 IEC 62053-21 Klasse B und C EN50470-3: 2022
	Reaktive Energie	Klasse 2 IEC62053-23

Eingabe & Ausgabe
Eingang	Aktuell	CT sekundär	1a/5a
		CT primär	1-9999a
		Min Strom	0,25A
		Strom starten	20 mA
	Stromspannung	Nennspannung (UN)	230 V L-N/ 120 V L-N
		Betriebsspannung	80% ~ 120% der UN
Ausgabe	SDM630MCT/ MT	2 Impulsausgänge RS485 Modbus
	SDM630MCT-2T/ SDM630MCT-MBUS-2T	2 Impulsausgänge RS485 MODBUS 2T (Doppel -Stromquelle)
	SDM630MCT-MBUS	2 Impulsausgänge M-Bus EN13757
	SDM630MCT-LORA	2 Impulsausgänge Lorawan

RS485 Modbus Communications
Kommunikationsadresse	1 ~ 247
Übertragungsabstand	1000 m maximal
Übertragungsgeschwindigkeit	1200bps ~ 38400bit / s
Parität	Keine (Standard), seltsam, sogar
Stop Bits	1 oder 2
Ansprechzeit	<100 ms

M-Bus EN13757-3 Kommunikation
Kommunikationsadresse	1 ~ 250
Übertragungsabstand	1000 m maximal
Baudrate	300bit / s ~ 9600bit / s
Parität	Keine (Standard), seltsam, sogar
Stop Bits	1 oder 2

Lorawan -Kommunikation
Kommunikationsfrequenz	EU868/ AS923/ AU915/ US915 usw.

Verdrahtung und Abmessungen [mm:]

Verkabelung und Dimension [MM:]

Schaltplan

Verkabelung und Dimension [MM:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Dual Tarif RS485 MODBUS CT betriebene DIN -Schien.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Dual Tarif RS485 MODBUS CT betriebene DIN -Schien

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Eastron DCM6-650 4-Wire-DC-Messgerät: Präzisionsleistung Messung für EV-Schnellladung

Apr 30,2025

Verständnis von DC-Messsystemen: Zwei-Draht- ......

Eastron sichert die erste UL -Zertifizierung Chinas für AC -Smart -Messgeräte und führt den globalen Markt an

Apr 24,2025

Zhejiang Eastron Electronic Co. Ltd. (im Folgenden als „E......

MID Energy Messern: Präzisionsmetrologie, fortschrittliche Kommunikationsarchitekturen und regulatorische Innovation

Apr 18,2025

Mid Energy Meter Stellen Sie die Vorderseite der el......

Treten Sie Eastron in der intelligenten Europa 2025 an: Entdecken Sie intelligentere Energie -Meaurement -Lösungen

Apr 02,2025

Eastron, ein weltweit führender Anbieter von Smart En......

Von dem Boom des europäischen Balkons Photovoltaik bis zur Smart Meter -Nachfrage auf dem chinesischen Markt

Apr 17,2025

In den letzten Jahren verzeichnete der europäische Ba......

Fortgeschrittene Metrologie und intelligente Anwendungen moderner Energieanalysatoren in Energiesystemen der nächsten Generation

Apr 11,2025

1. Präzisionsmessarchitekturen Zeitgenössisch ......

Branchenkenntnisse

Wie installiert man dreiphasiger MID-Energiezähler ?

Die Installation eines dreiphasigen MID-Energiezählers umfasst normalerweise mehrere Schritte und kann je nach Modell und Hersteller variieren. Hier ist eine allgemeine Anleitung zum Installationsprozess:

Wählen Sie den Standort für das Messgerät: Das Messgerät sollte an einem trockenen, gut belüfteten Ort ohne direkte Sonneneinstrahlung, extreme Temperaturen und elektrische Störquellen installiert werden.

Schalten Sie den Strom aus: Bevor Sie mit der Installation beginnen, schalten Sie den Schaltschrank und alle anderen Geräte aus, die an das Messgerät angeschlossen werden sollen.

Montieren Sie das Messgerät: Befestigen Sie das Messgerät mit den mitgelieferten Schrauben oder der Montagehalterung an einer geeigneten Montagefläche. Stellen Sie sicher, dass es sicher befestigt und eben ist.

Schließen Sie die Stromversorgung an: Schließen Sie die stromführenden, neutralen und Erdungskabel von der Schalttafel an die entsprechenden Klemmen am Messgerät an.

Schließen Sie die Last an: Schließen Sie die stromführenden Leitungen des zu überwachenden Geräts an die entsprechenden Klemmen am Messgerät an.

Konfigurieren Sie das Messgerät: Befolgen Sie die Anweisungen des Herstellers, um das Messgerät für die spezifische Anwendung einzurichten, einschließlich der Eingabe der erforderlichen Einstellungen für Spannung, Strom und Leistungsfaktor.

Testen Sie die Installation: Schalten Sie den Strom ein und testen Sie die Installation, um sicherzustellen, dass das Messgerät ordnungsgemäß funktioniert und den Energieverbrauch genau misst.

Versiegeln Sie das Messgerät: Sobald die Installation abgeschlossen ist und das Messgerät ordnungsgemäß funktioniert, versiegeln Sie es mit dem mitgelieferten Originalitätssiegel, um unbefugten Zugriff zu verhindern.

Es ist wichtig zu beachten, dass die Installation eines Energiezählers nur von einem qualifizierten Elektriker oder einem anderen Fachmann mit den erforderlichen Fähigkeiten und Erfahrungen durchgeführt werden sollte. Eine unsachgemäße Installation kann zu schweren Verletzungen oder Schäden an der Ausrüstung führen.

So pflegen Sie es dreiphasiger MID-Energiezähler ?

Die Wartung eines dreiphasigen MID-Energiezählers umfasst in der Regel mehrere Schritte, um sicherzustellen, dass der Zähler ordnungsgemäß funktioniert und genaue Messungen liefert. Hier sind einige allgemeine Richtlinien für die Wartung eines dreiphasigen MID-Energiezählers:

Sichtprüfung: Führen Sie eine Sichtprüfung des Messgeräts durch, um sicherzustellen, dass es ordnungsgemäß installiert ist und alle Verbindungen sicher sind.

Kalibrierung: Eine regelmäßige Kalibrierung ist entscheidend, um sicherzustellen, dass das Messgerät den Energieverbrauch genau misst. Sie sollten das Messgerät mindestens einmal im Jahr von einem zertifizierten Techniker kalibrieren lassen.

Reinigung: Halten Sie das Messgerät sauber und frei von Staub und Ablagerungen, die seine Genauigkeit beeinträchtigen können. Wischen Sie die Oberfläche des Messgeräts vorsichtig mit einem sauberen, trockenen Tuch ab.

Überprüfen Sie die Siegel: Stellen Sie sicher, dass die Siegel des Messgeräts intakt sind und nicht manipuliert wurden. Eine Manipulation der Siegel kann die Genauigkeit des Messgeräts beeinträchtigen und seine Messwerte ungültig machen.

Überprüfen Sie die Verkabelung: Stellen Sie sicher, dass die Verkabelung zum Messgerät sicher und in gutem Zustand ist. Jede beschädigte Verkabelung sollte umgehend repariert werden.

Überwachen Sie die Messwerte: Behalten Sie die Messwerte des Messgeräts im Auge, um sicherzustellen, dass sie Ihrem Energieverbrauch entsprechen. Wenn Sie Unstimmigkeiten bemerken, wenden Sie sich an einen zertifizierten Techniker, um das Messgerät zu überprüfen.

Firmware aktualisieren: Wenn der Hersteller Firmware-Updates bereitstellt, stellen Sie sicher, dass Sie die Firmware bei Bedarf aktualisieren, um die Genauigkeit des Messgeräts sicherzustellen.

Indem Sie diese Richtlinien befolgen, können Sie dazu beitragen, dass Ihr dreiphasiger MID-Energiezähler ordnungsgemäß funktioniert und genaue Messungen liefert. Denken Sie daran, dass eine regelmäßige Wartung unerlässlich ist, damit Ihr Messgerät ordnungsgemäß funktioniert. Wenn Sie Bedenken hinsichtlich der Genauigkeit des Messgeräts haben, zögern Sie nicht, sich an einen zertifizierten Techniker zu wenden.
