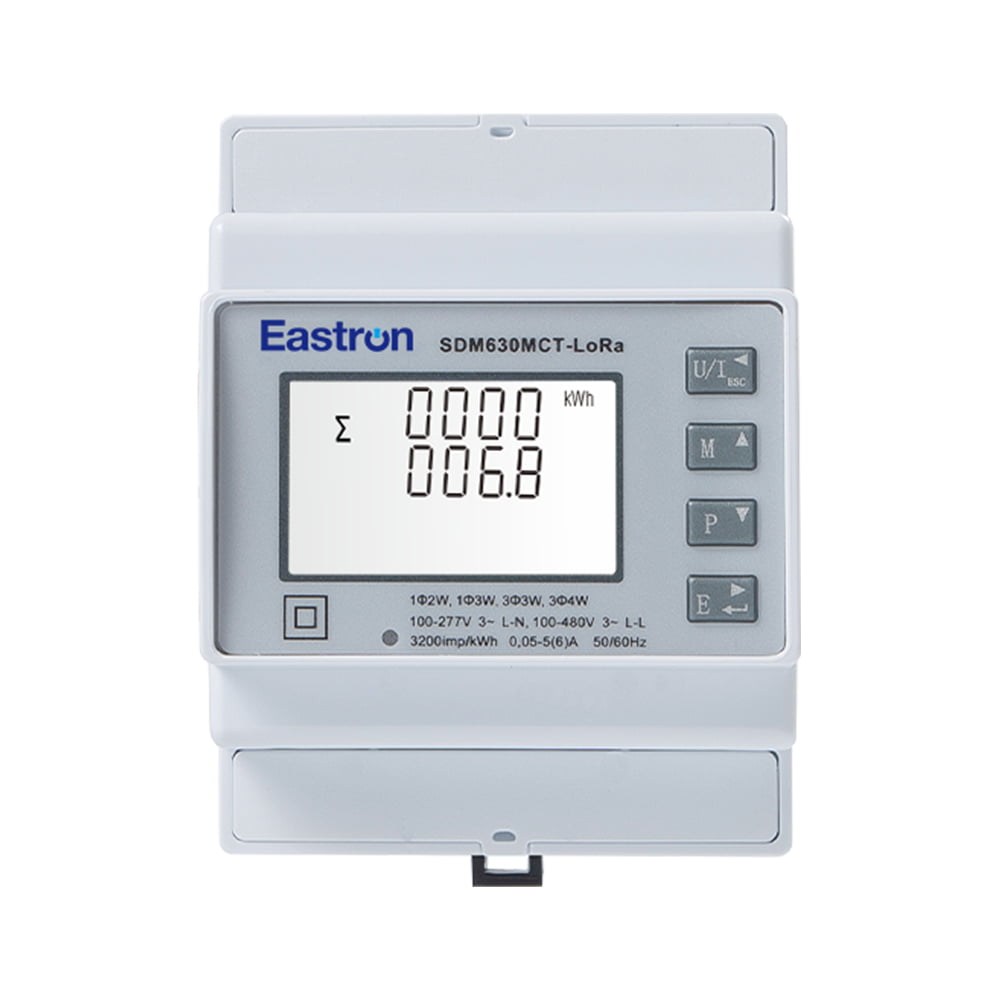

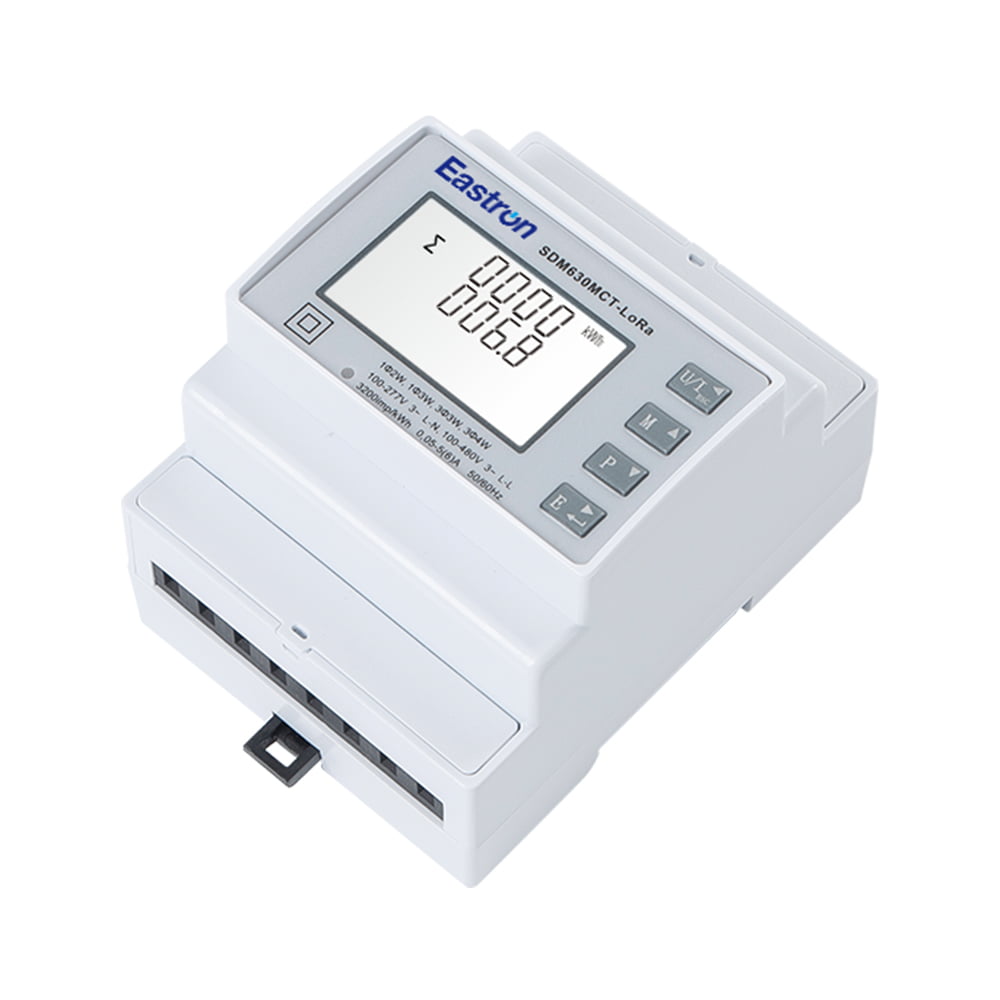

SDM630MCT-Lora

LoRaWAN CT-betriebener dreiphasiger MID-Energiezähler auf DIN-Schiene

Dreiphasen-CT betrieben
Unterstützt den automatischen Upload-Modus zum Hochladen von Daten
Das Download-/Upload-Zeitintervall kann eingestellt oder angepasst werden.
Bestätigungen/Offline-Erkennung verfügbar
Unterstützt den automatischen Wiederaufnahmemodus
Große Auswahl an LoRa-Frequenzbändern
(EU868/AS923/CN433/CN470/AU915/US902 MHz usw.)
Hohe Genauigkeit, Klasse 1/Klasse 0,5 s
ETL, MID zertifiziert

Kontakt Anfrage PDF Herunterladen

Twitter
Youtube
Facebook

(86)573-83698881

[email protected]

SDM630MCT Modbus / 2T / MT / LoRa

DREIPHASIGER MULTIFUNKTIONSENERGIEZÄHLER

Der SDM630MCT-Lora ist ein LoRaWAN CT-betriebener dreiphasiger MID-Energiezähler mit DIN-Schiene. Mit dem integrierten LoraWAN-Modul misst und zeigt es die Eigenschaften von einphasigen Zweileitern (1p2w), einphasigen Dreileitern (1p3w), dreiphasigen Dreileitern (3p3w) und dreiphasigen Vierleitern (3p4w) an, einschließlich kWh , kVArh, kW, kVA, PF, Frequenz, Spannung, Strom, Bedarf usw.

Die erforderlichen Stromeingänge werden über 1/5-A-Ausgangsstromwandler (CT) bereitgestellt. Dieses Messgerät kann für den Betrieb mit einer Vielzahl von Stromwandlern konfiguriert werden, wodurch das Gerät einen breiten Einsatzbereich erhält. Die Konfiguration ist passwortgeschützt.

SDM630MCT-Lora wurde als den Anforderungen der EU-Richtlinie 2014/32/EU entsprechend bewertet und zertifiziert. Die rückverfolgbare Nummer des Instruments ist 0120/SGS0703. Das Messgerät ist auch ETL-gelistet von intertek.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)
Messgenauigkeit	Leistung	0,5 % des Bereichsmaximums
	Aktive Energie	IEC 62053-22 Klasse 0,5S, IEC 62053-21 Klasse 1,0 EN50470-1/3 Klasse B und C
	Blindenergie	IEC62053-23 Klasse 2
	Frequenz	0,2 % der Mittelfrequenz
	Aktuell	0,5 % des Bereichsmaximums
	Stromspannung	0,5 % des Bereichsmaximums
	Leistungsfaktor	1 % der Einheit (0,01)

Eingabe und Ausgabe
Eingang	Aktuell	CT Sekundär	1A/5A
		CT Primär	1-9999A
		Min. Strom	0,25A
		Anlaufstrom	20mA
	Stromspannung	Nennspannung (Un)	230 V L-N / 120 V L-N
		Betriebsspannung	80 % bis 120 % der Un
Ausgabe	SDM630MCT/ MT	2 Impulsausgänge RS485 Modbus
	SDM630MCT-2T/ SDM630MCT-Mbus-2T	2 Impulsausgänge RS485 Modbus 2T (Dual Power Source)
	SDM630MCT-Mbus	2 Impulsausgänge M-Bus EN13757
	SDM630MCT-LoRa	2 Impulsausgänge LoraWAN

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	1200 bps ~ 38400 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2
Ansprechzeit	<100 mS

M-Bus EN13757-3-Kommunikation
Kommunikationsadresse	1~250
Übertragungsentfernung	Maximal 1000 m
Baudrate	300 bps ~ 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2

LoRaWAN-Kommunikation
Kommunikationshäufigkeit	EU868/ AS923/ AU915/ US915 usw.

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von LoRaWAN CT-betriebener dreiphasiger MID-Energiezähler auf DIN-Schiene.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von LoRaWAN CT-betriebener dreiphasiger MID-Energiezähler auf DIN-Schiene

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Gleichstrommessgerät der Serie DCM230-2 von Eastron erhält EU-MID-Zertifizierung und besteht die IEC62053-41-Standardzertifizierung durch SGS

Nov 20,2024

Eastron Electronic Co., Ltd. freut sich, einen bed......

Eastron: Ein neues MID-zugelassenes Gleichstrom-Energiemessgerät

Nov 12,2024

Als wichtigen Meilenstein für die Ladeinfrastruktur für E......

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Branchenkenntnisse

Wie installiert man dreiphasiger MID-Energiezähler ?

Die Installation eines dreiphasigen MID-Energiezählers umfasst normalerweise mehrere Schritte und kann je nach Modell und Hersteller variieren. Hier ist eine allgemeine Anleitung zum Installationsprozess:

Wählen Sie den Standort für das Messgerät: Das Messgerät sollte an einem trockenen, gut belüfteten Ort ohne direkte Sonneneinstrahlung, extreme Temperaturen und elektrische Störquellen installiert werden.

Schalten Sie den Strom aus: Bevor Sie mit der Installation beginnen, schalten Sie den Schaltschrank und alle anderen Geräte aus, die an das Messgerät angeschlossen werden sollen.

Montieren Sie das Messgerät: Befestigen Sie das Messgerät mit den mitgelieferten Schrauben oder der Montagehalterung an einer geeigneten Montagefläche. Stellen Sie sicher, dass es sicher befestigt und eben ist.

Schließen Sie die Stromversorgung an: Schließen Sie die stromführenden, neutralen und Erdungskabel von der Schalttafel an die entsprechenden Klemmen am Messgerät an.

Schließen Sie die Last an: Schließen Sie die stromführenden Leitungen des zu überwachenden Geräts an die entsprechenden Klemmen am Messgerät an.

Konfigurieren Sie das Messgerät: Befolgen Sie die Anweisungen des Herstellers, um das Messgerät für die spezifische Anwendung einzurichten, einschließlich der Eingabe der erforderlichen Einstellungen für Spannung, Strom und Leistungsfaktor.

Testen Sie die Installation: Schalten Sie den Strom ein und testen Sie die Installation, um sicherzustellen, dass das Messgerät ordnungsgemäß funktioniert und den Energieverbrauch genau misst.

Versiegeln Sie das Messgerät: Sobald die Installation abgeschlossen ist und das Messgerät ordnungsgemäß funktioniert, versiegeln Sie es mit dem mitgelieferten Originalitätssiegel, um unbefugten Zugriff zu verhindern.

Es ist wichtig zu beachten, dass die Installation eines Energiezählers nur von einem qualifizierten Elektriker oder einem anderen Fachmann mit den erforderlichen Fähigkeiten und Erfahrungen durchgeführt werden sollte. Eine unsachgemäße Installation kann zu schweren Verletzungen oder Schäden an der Ausrüstung führen.

So pflegen Sie es dreiphasiger MID-Energiezähler ?

Die Wartung eines dreiphasigen MID-Energiezählers umfasst in der Regel mehrere Schritte, um sicherzustellen, dass der Zähler ordnungsgemäß funktioniert und genaue Messungen liefert. Hier sind einige allgemeine Richtlinien für die Wartung eines dreiphasigen MID-Energiezählers:

Sichtprüfung: Führen Sie eine Sichtprüfung des Messgeräts durch, um sicherzustellen, dass es ordnungsgemäß installiert ist und alle Verbindungen sicher sind.

Kalibrierung: Eine regelmäßige Kalibrierung ist entscheidend, um sicherzustellen, dass das Messgerät den Energieverbrauch genau misst. Sie sollten das Messgerät mindestens einmal im Jahr von einem zertifizierten Techniker kalibrieren lassen.

Reinigung: Halten Sie das Messgerät sauber und frei von Staub und Ablagerungen, die seine Genauigkeit beeinträchtigen können. Wischen Sie die Oberfläche des Messgeräts vorsichtig mit einem sauberen, trockenen Tuch ab.

Überprüfen Sie die Siegel: Stellen Sie sicher, dass die Siegel des Messgeräts intakt sind und nicht manipuliert wurden. Eine Manipulation der Siegel kann die Genauigkeit des Messgeräts beeinträchtigen und seine Messwerte ungültig machen.

Überprüfen Sie die Verkabelung: Stellen Sie sicher, dass die Verkabelung zum Messgerät sicher und in gutem Zustand ist. Jede beschädigte Verkabelung sollte umgehend repariert werden.

Überwachen Sie die Messwerte: Behalten Sie die Messwerte des Messgeräts im Auge, um sicherzustellen, dass sie Ihrem Energieverbrauch entsprechen. Wenn Sie Unstimmigkeiten bemerken, wenden Sie sich an einen zertifizierten Techniker, um das Messgerät zu überprüfen.

Firmware aktualisieren: Wenn der Hersteller Firmware-Updates bereitstellt, stellen Sie sicher, dass Sie die Firmware bei Bedarf aktualisieren, um die Genauigkeit des Messgeräts sicherzustellen.

Indem Sie diese Richtlinien befolgen, können Sie dazu beitragen, dass Ihr dreiphasiger MID-Energiezähler ordnungsgemäß funktioniert und genaue Messungen liefert. Denken Sie daran, dass eine regelmäßige Wartung unerlässlich ist, damit Ihr Messgerät ordnungsgemäß funktioniert. Wenn Sie Bedenken hinsichtlich der Genauigkeit des Messgeräts haben, zögern Sie nicht, sich an einen zertifizierten Techniker zu wenden.
