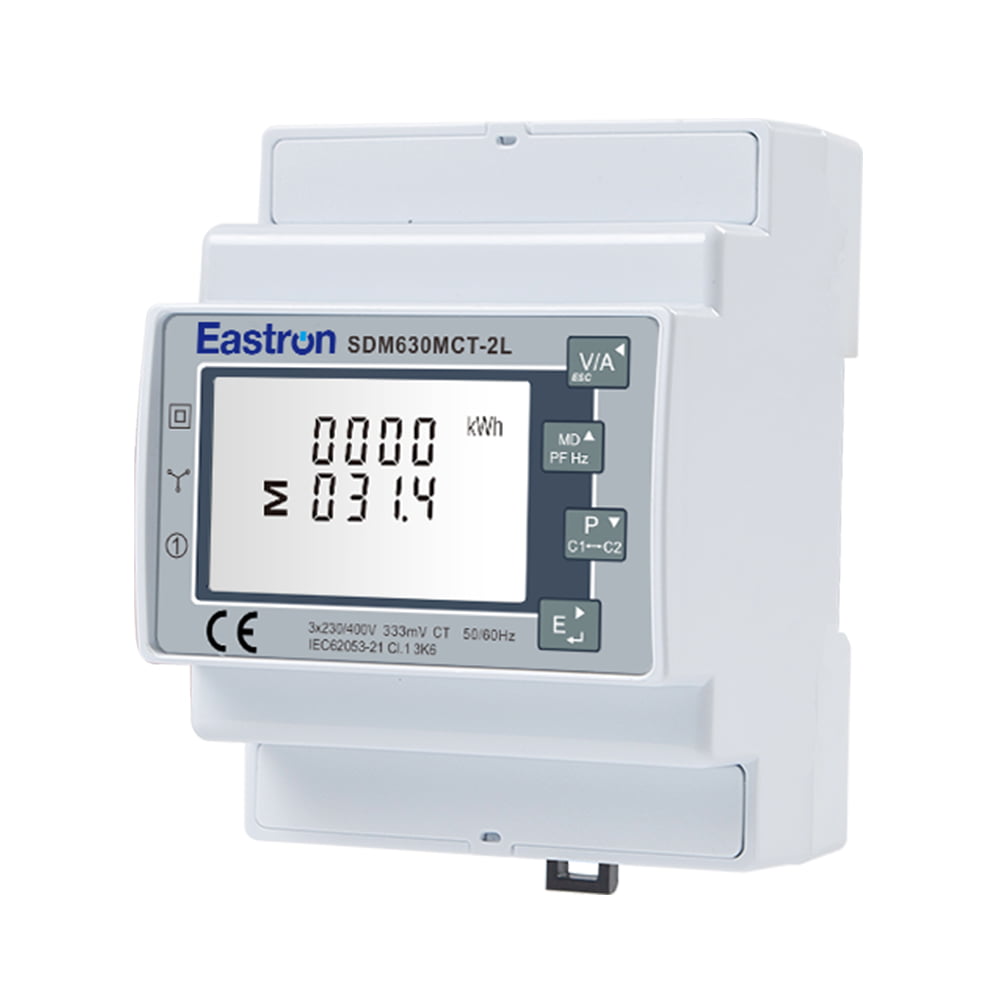

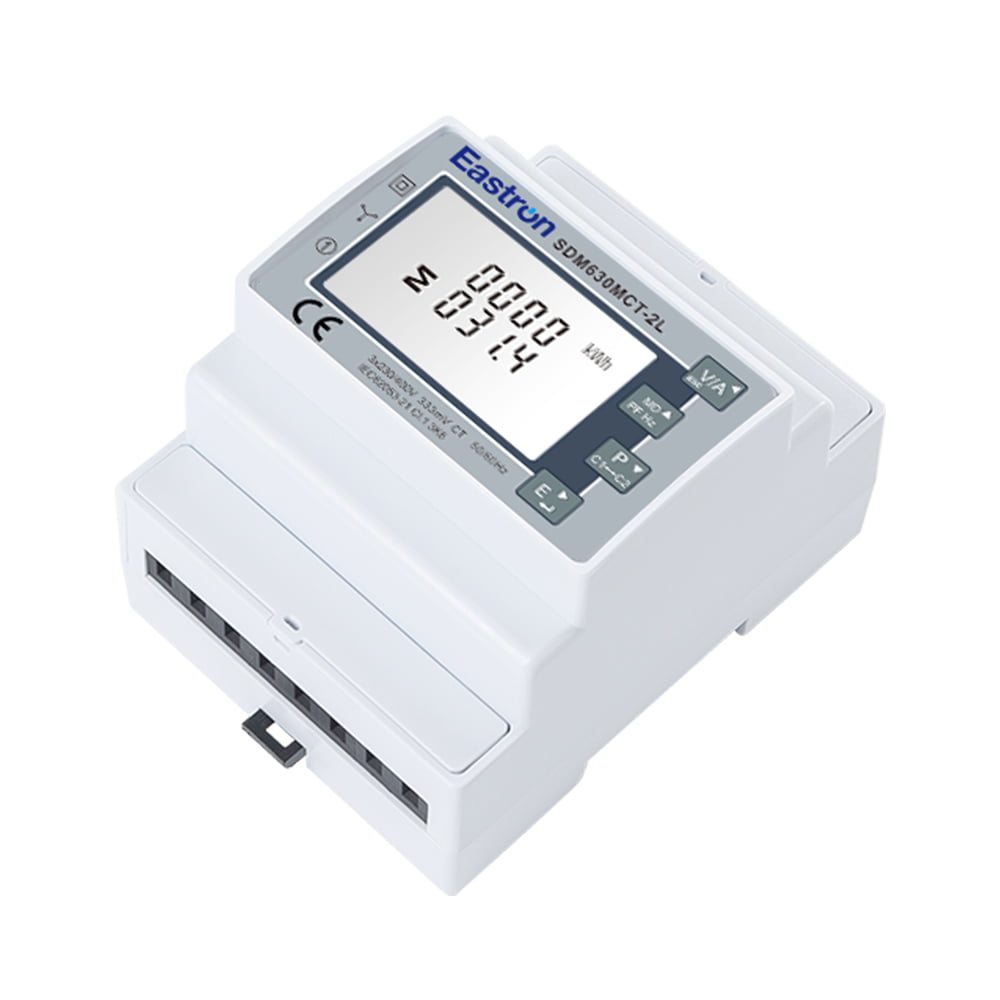

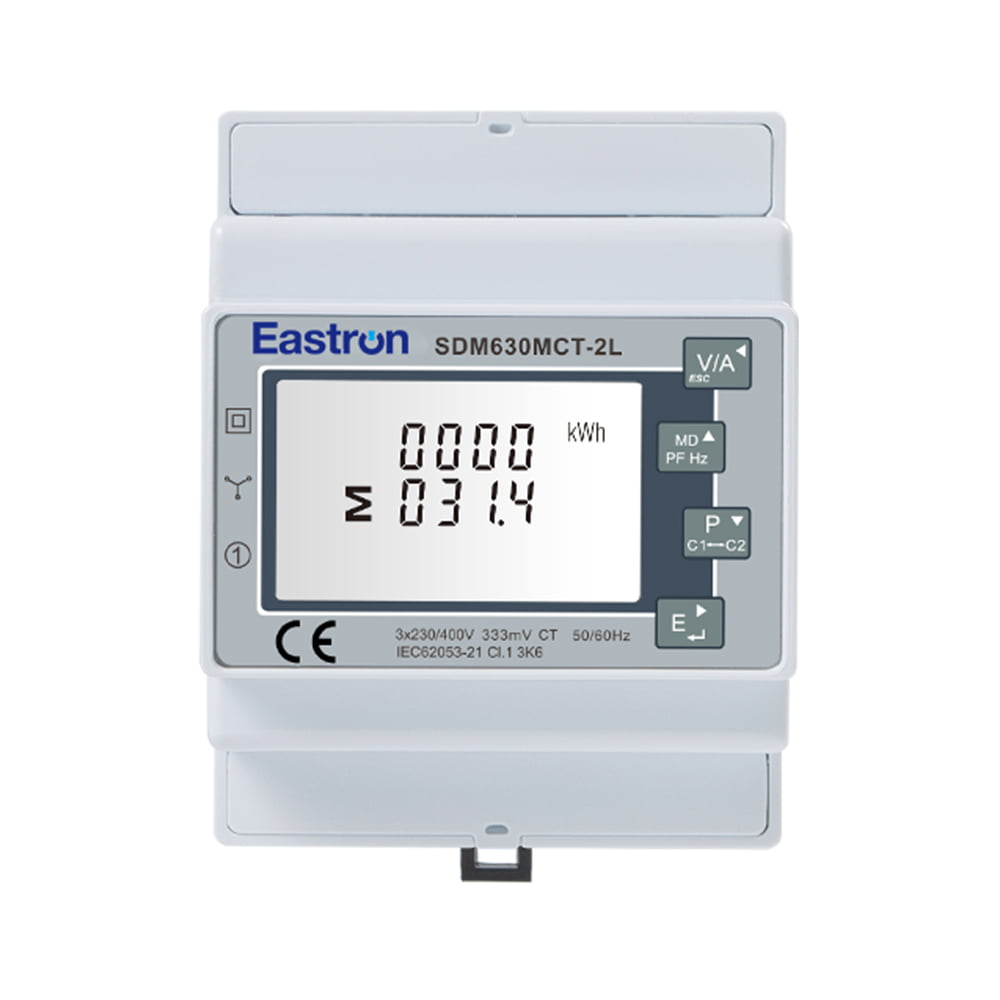

SDM630MCT-2L

Dual-Last-RS485 Modbus Din Rail drei Phase Multifunktion Energiemesser

Multi-Parameter für 2 Ladungen, 4 Ladungen
Mehrparametermessung
RS485 MODBUS COMUNICATION
Unabhängig programmierbare CT -Verhältnisse
RJ12 -Sockel für schnelle Verbindung
True RMS -Messung

Kontakt Anfrage PDF Herunterladen

(86)573-83698881

SDM630MCT-2L

Das SDM630MCT-2L ist die Dual-Last-RS485-Modbus DIN Rail drei Phasen-Multifunktions-Energiemessgeräte. Geeignet für die Überwachung des Energieverbrauchs und viele andere elektrische Parameter. Dieses Messgerät enthält in einem Fall vier Messschaltungen und akzeptiert Eingaben von vier separaten RJ12 -CTs. Das Gerät benötigt eine Hilfsstromversorgung (AC oder DC), um das Messgerät mit Strom zu versorgen, und kann mit 100 mA -Eingangs -CTs funktionieren. Die Build-In-Schnittstelle bietet RS485 Modbus RTU-Ausgänge.

Elektrische Eigenschaften
Art der Messung		RMS einschließlich Harmonische auf drei Phasen -Wechselstromsystemen (3p, 3p n)
Messgenauigkeit	Leistung	0,5% des Bereichs maximal
	Aktive Energie	IEC 62053-22 Klasse 0,5s, IEC 62053-21 Klasse 1.0
	Reaktive Energie	IEC62053-23 Klasse 2
	Frequenz	0,2% der Mittelfrequenz
	Aktuell	0,5% des Bereichs maximal
	Stromspannung	0,5% des Bereichs maximal
	Leistungsfaktor	1% der Einheit (0,01)

Eingabe & Ausgabe
Eingang	Aktuell	CT sekundär	100 mA/ 100 mV

		CT primär	1-9999a
	Stromspannung	Nennspannung (UN)	230 V L-N/ 120 V L-N
		Betriebsspannung	80% ~ 120% der UN
Ausgabe	SDM630MCT-ML/3L/2L-1L	RS485 MODBUS (RJ45 -Port)
	SDM630MCT-ML-TCP	Ethernet -Modbus TCP

RS485/Ethernet Modbus Communications
Kommunikationsadresse	1 ~ 247
Übertragungsabstand	1000 m maximal
Übertragungsgeschwindigkeit	1200bps ~ 38400bit / s
Parität	Keine (Standard), seltsam, sogar
Stop Bits	1 oder 2

Verdrahtung und Abmessungen [mm:]

Verkabelung und Dimension [MM:]

Schaltplan

Verkabelung und Dimension [MM:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von Dual-Last-RS485 Modbus Din Rail drei Phase Multifunktion Energiemesser.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von Dual-Last-RS485 Modbus Din Rail drei Phase Multifunktion Energiemesser

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Treten Sie Eastron in der intelligenten Europa 2025 an: Entdecken Sie intelligentere Energie -Meaurement -Lösungen

Apr 02,2025

Eastron, ein weltweit führender Anbieter von Smart En......

Eastrons DC Energy Messgeräte, die die Zukunft der EV -Ladungsinfrastruktur mitwirken

Apr 02,2025

Das schnelle Wachstum von Elektrofahrzeugen (EVs) hat......

Auspackte Standards der Mittelzertifikationsstandard

Mar 28,2025

Einführung in Mid -Zertifizierung und Standar......

Schalten Sie die Leistung der M-Bus-Kommunikation in der intelligenten Messung frei

Mar 21,2025

In der sich schnell entwickelnden Welt des Energieman......

Eastron SDM530-LR Smart Meter: Lorawan-gesteuerte Effizienz für das moderne Energiemanagement

Feb 11,2025

In der sich schnell entwickelnden IoT-Landschaft hat ......

Wie unterstützen moderne Leistungsanalysatoren synchronisierte Messungen über mehrere Punkte in einem großen elektrischen Netzwerk hinweg?

Feb 08,2025

Moderne Leistungsanalysatoren unterstützen synchronisiert......

Branchenwissen

Was sind die Verwendungszwecke von Dreiphasiger Multifunktions-Energiezähler ?

Ein dreiphasiger Multifunktions-Energiezähler ist ein Gerät, das zur Messung und Überwachung des Stromverbrauchs in dreiphasigen elektrischen Systemen verwendet wird. Hier sind einige der häufigsten Verwendungszwecke eines dreiphasigen Multifunktions-Energiezählers:

Abrechnung und Energiemanagement: Der Zähler wird von Versorgungsunternehmen verwendet, um den Kunden die von ihnen verbrauchte Strommenge in Rechnung zu stellen. Es hilft Kunden auch dabei, ihren Energieverbrauch zu überwachen und Bereiche zu identifizieren, in denen sie ihren Verbrauch reduzieren können.

Analyse der Stromqualität: Das Messgerät kann die Qualität der Stromversorgung überwachen und analysieren, einschließlich Spannungsniveaus, Stromniveaus, Frequenz und Leistungsfaktor. Diese Informationen können verwendet werden, um potenzielle Probleme mit der Stromversorgung zu identifizieren und Korrekturmaßnahmen zu ergreifen.

Lastüberwachung: Das Messgerät kann die elektrische Last auf jeder der drei Phasen messen und Informationen über die von jeder Last verbrauchte Strommenge liefern. Dies kann nützlich sein, um Überlastbedingungen zu identifizieren, Lasten über die Phasen hinweg auszugleichen und den Stromverbrauch zu optimieren.

Überwachung erneuerbarer Energien: Der Zähler kann die Produktion und den Verbrauch erneuerbarer Energiequellen wie Solar- und Windenergie überwachen und Informationen zur Nettoenergiebilanz liefern.

Überwachung der Energieeffizienz: Das Messgerät kann dabei helfen, Energieineffizienzen in einem Gebäude oder einer Anlage zu erkennen und so gezielte Energiesparmaßnahmen umzusetzen.

Ein dreiphasiger Multifunktions-Energiezähler ist ein vielseitiges und wichtiges Werkzeug zur Verwaltung und Überwachung des Stromverbrauchs in einer Reihe von Anwendungen.

So pflegen Sie es Dreiphasiger Multifunktions-Energiezähler ?

Die Wartung eines dreiphasigen Multifunktions-Energiezählers umfasst mehrere Schritte, darunter:

Regelmäßige Reinigung: Das Messgerät sollte regelmäßig gereinigt werden, um Schmutz und Ablagerungen zu entfernen, die sich auf seiner Oberfläche ansammeln könnten. Dies kann mit einem weichen Tuch oder einer Bürste erfolgen. Vermeiden Sie die Verwendung von Wasser oder anderen Reinigungsmitteln, da diese das Messgerät beschädigen können.

Kalibrierung: Die Kalibrierung ist unerlässlich, um eine genaue Messung des Energieverbrauchs sicherzustellen. Es wird empfohlen, das Messgerät jährlich oder gemäß den Anweisungen des Herstellers zu kalibrieren.

Auf Manipulation prüfen: Überprüfen Sie das Messgerät regelmäßig auf Anzeichen von Manipulation oder Beschädigung, wie z. B. beschädigte Siegel oder Kabel. Wenn Sie solche Probleme bemerken, wenden Sie sich zur weiteren Untersuchung an einen qualifizierten Elektriker.

Genauigkeit überprüfen: Es ist wichtig, die Genauigkeit der Zählerstände regelmäßig anhand eines Referenzstandards zu überprüfen. Dies kann von einem qualifizierten Elektriker oder einem autorisierten Serviceanbieter durchgeführt werden.

Halten Sie die Umgebung sauber: Stellen Sie sicher, dass der Bereich um das Messgerät sauber und frei von Hindernissen oder Unordnung ist. Dies trägt dazu bei, eine ordnungsgemäße Belüftung sicherzustellen und eine Überhitzung des Messgeräts zu verhindern.

Führen Sie regelmäßige Inspektionen durch: Es ist wichtig, das Messgerät regelmäßig zu überprüfen, um sicherzustellen, dass es ordnungsgemäß funktioniert. Dazu gehört auch die Überprüfung der Verkabelung und Anschlüsse auf Anzeichen von Abnutzung oder Beschädigung.

Wenn Sie diese Schritte befolgen, können Sie sicherstellen, dass Ihr dreiphasiger Multifunktions-Energiezähler in gutem Betriebszustand bleibt und weiterhin genaue Messwerte des Energieverbrauchs liefert.
