SDM72D-M

RS485 Modbus DIN-Schiene Dreiphasen-Multifunktions-Energiezähler

  • Max. 100A Direktlast
  • 4 Modul breit
  • Mehrfachmessung: kWh, kVarh, W, Var, PF, Hz usw.
  • Bidirektionale Messung
  • Rücksetzbare Energie
  • Rs485 Modbus Impulsausgang

SDM72DM

DREIPHASIGER ENERGIEZÄHLER

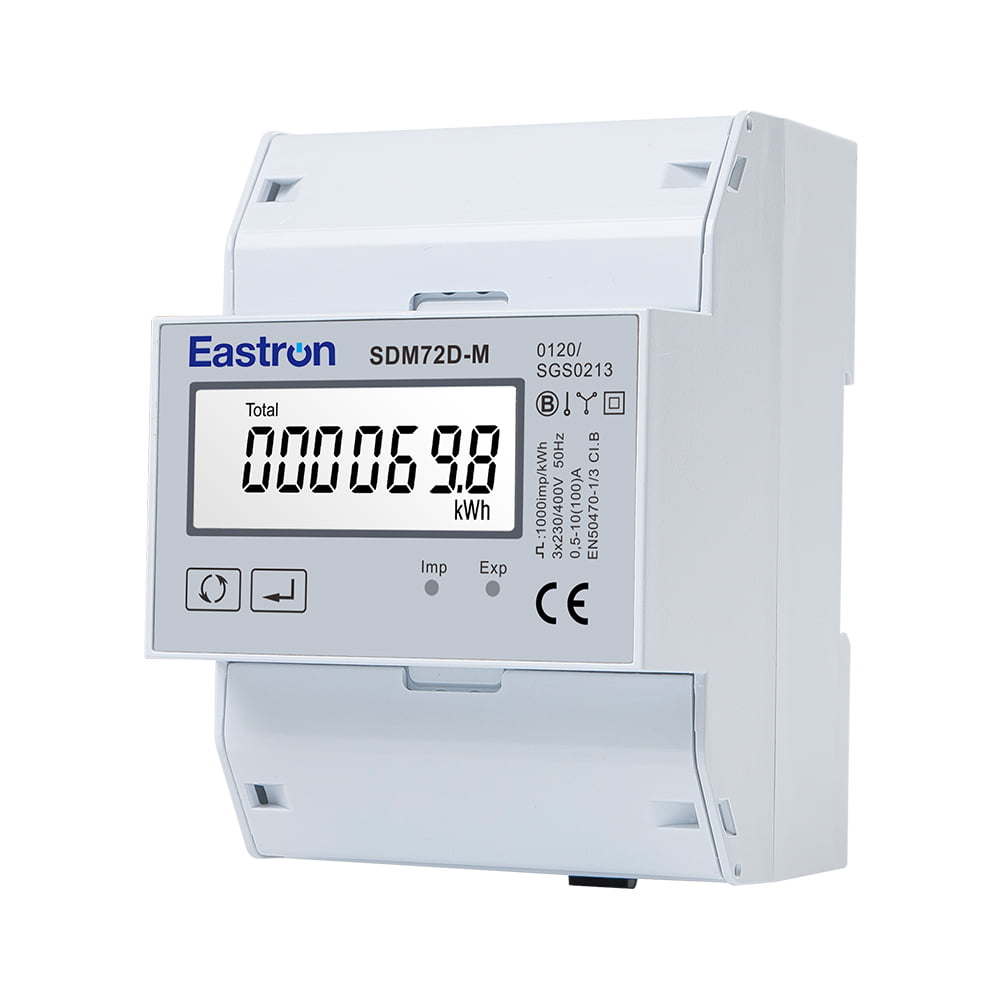

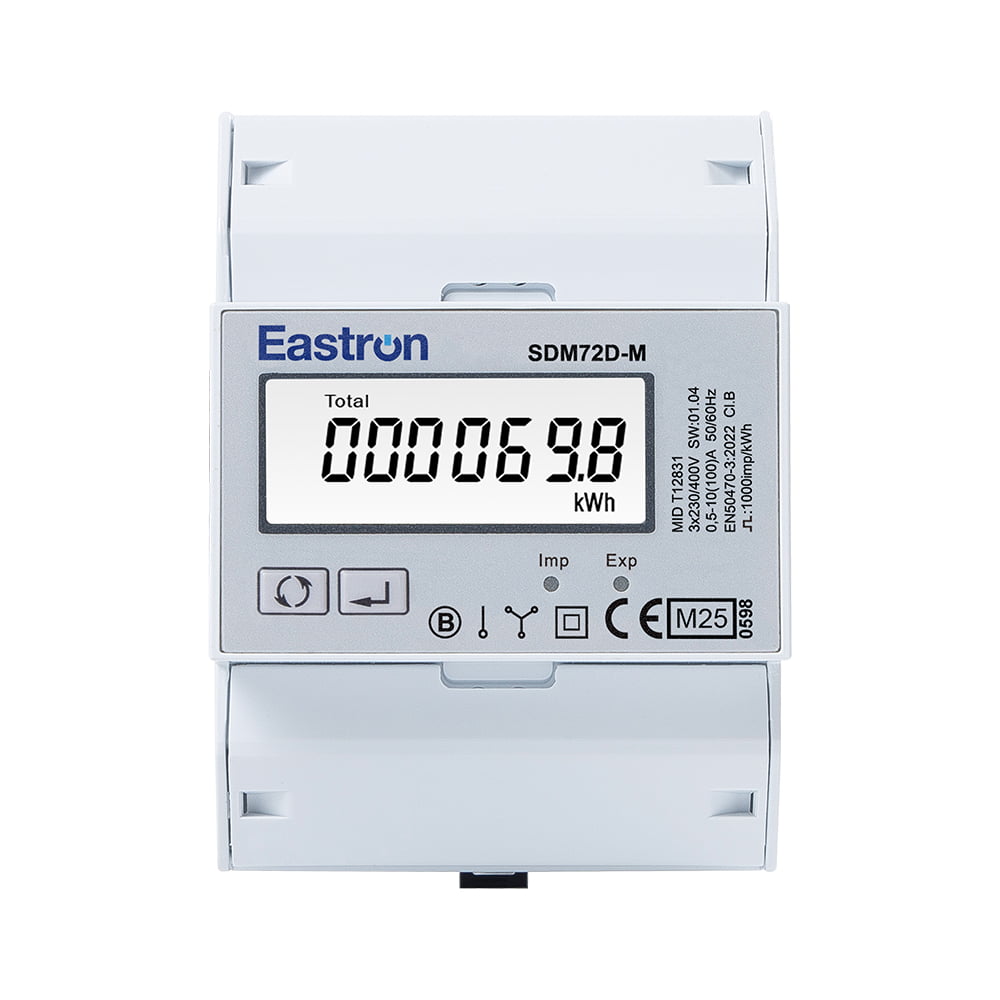

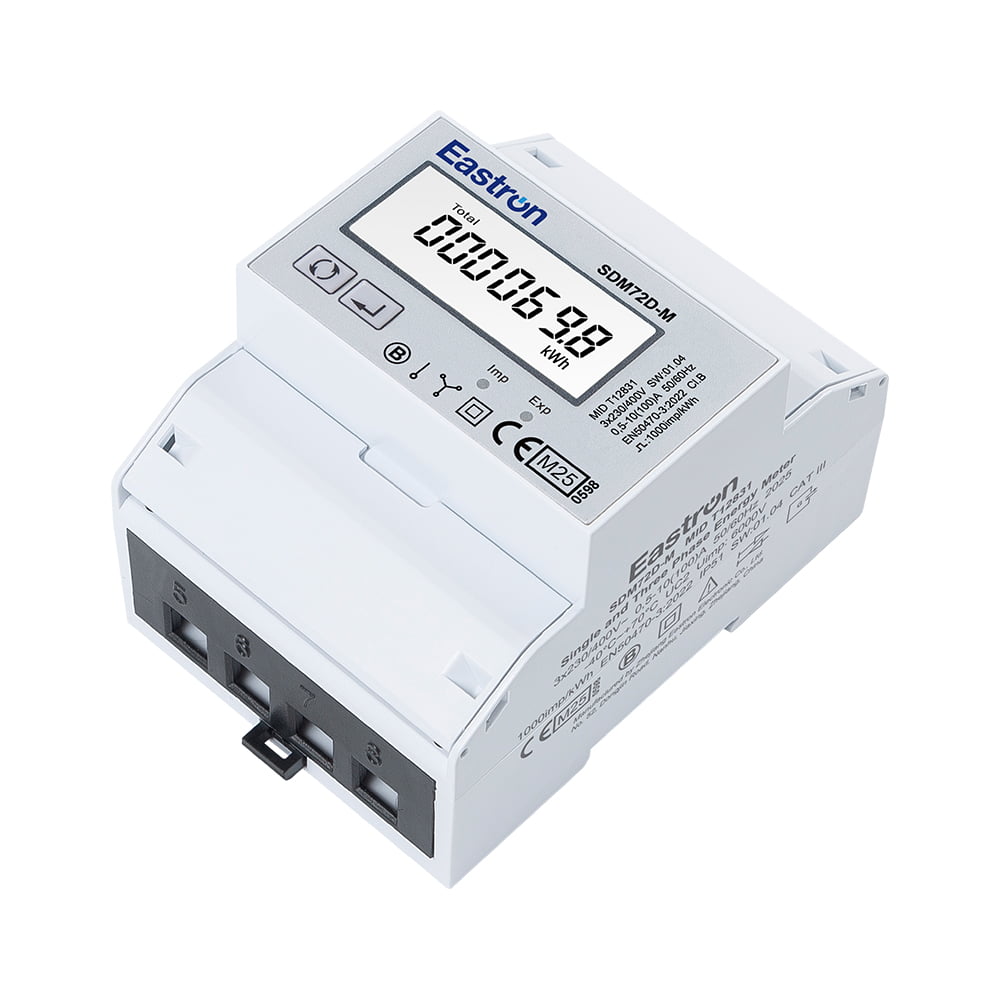

SDM72D-M ist ein dreiphasiger Multifunktions-Energiezähler mit RS485-Modbus-DIN-Schiene.

Das Gerät misst und zeigt Spannung, Strom, Frequenz, Leistungsfaktor, Wirkleistung, Blindleistung, Wirkenergie und Blindenergie usw. an. Es wird eine rücksetzbare Teilenergie bereitgestellt, sodass der Benutzer die importierte und exportierte Wirkenergie einfach überprüfen kann einen bestimmten Zeitraum.

Das Messgerät wurde als den Anforderungen der EU-Richtlinie 2014/32/EU entsprechend bewertet und zertifiziert. Die Tracebale-Nummer des Instruments lautet 0120/0213.

Elektrische Eigenschaften

Art der Messung

RMS im Dreiphasen-Wechselstromsystem (3P4W)

Messgenauigkeit

Leistung

1 % des Bereichsmaximums

Aktive Energie

IEC 62053-21 Klasse 1.0 / EN50470-1/3 Klasse B

Blindenergie

IEC62053-23 Klasse 2

Frequenz

0,2 % der Mittelfrequenz

Aktuell

0,5 % des Bereichsmaximums

Stromspannung

0,5 % des Bereichsmaximums

Leistungsfaktor

1 % der Einheit (0,01)

Eingabe und Ausgabe

Eingangsstrom

CT-Typ

CT Primär

1-9999A

CT Sekundär

1A/5A

Min. Strom

0,25A

Anlaufstrom

10mA

Direkter Typ

Nennstrom

10A

Maximaler Strom

100A

Min. Strom

0,5A

Anlaufstrom

40mA

SDM72D-M

2 Impulsausgänge RS485 Modbus

SDM72CT-M

2 Impulsausgänge RS485 Modbus

Modbus-Kommunikation

Schnittstellenstandard und Protokoll

RS485 und MODBUS RTU

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

1200 bps ~ 9600 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen

Eastron Electronic Co., Ltd.

Eastron Electronic Co., Ltd. mit Hauptsitz in Jiaxing, China, in der Nähe von Shanghai, Hangzhou, Jiangsu, ist einer der führenden High-Tech-Hersteller und Lieferanten für Elektrizitätsprodukte und Energiemesslösungen. Im Laufe der Jahre haben wir ein umfangreiches Sortiment an Stromzählern, Sensoren, Kommunikationsmodulen und Managementsystemen entwickelt.Kundenspezifische Hersteller von RS485 Modbus DIN-Schiene Dreiphasen-Multifunktions-Energiezähler.

Eastron investiert kontinuierlich in die Forschung und Entwicklung neuer Technologien und neuer Produkte zur Strommessung. Wir verfügen sowohl in China als auch im Vereinigten Königreich über tatkräftige und innovative Entwicklungsteams, die uns helfen, den Wettbewerbsvorteil auf dem Markt zu wahren. Die Zusammenarbeit mit führenden Universitäten und Institutionen bringt zudem viele Spitzentechnologien in unsere Produkte ein. Um die Zuverlässigkeit der Produkte sicherzustellen, hat Eastron ein eigenes professionelles Labor eingerichtet, das EMV-, LVD-, Genauigkeits- und Umgebungstests gemäß IEC-, EN-, GB- und UL-Standards durchführen kann.

Mit mehr als 40 patentierten Technologien für Software, eingebettete Software und Hardware wurde Eastron mit den Auszeichnungen „High-Tech Enterprise“ und „High-Tech R&D Center of Electricity Application“ ausgezeichnet. Eastron befolgt strikt das Qualitätsmanagementsystem ISO 9001 und die Produktion ist von SGS gemäß MID-Standard genehmigt.Lieferanten und Fabrik von RS485 Modbus DIN-Schiene Dreiphasen-Multifunktions-Energiezähler

Unsere Mission ist es, Werte für unsere Partner zu schaffen und mit ihnen zusammenzuwachsen. Eastron bietet nicht nur hochwertige und innovative Produkte, sondern auch erstklassigen Service für alle unsere Kunden. Wir verfügen über ein professionelles Team für technischen Support und Kundendienst. Wir haben Produkte und Dienstleistungen in mehr als 50 Ländern in Europa, im asiatisch-pazifischen Raum, in Amerika, im Nahen Osten und in Afrika bereitgestellt. Wir sind stolz darauf, langfristige Partner weltweit zu haben, die es uns ermöglichen, unser Wachstum voranzutreiben und unsere Innovation und Qualität auf den Markt zu bringen.

Ehre & Qualification

Wählen entsteht aus Vertrauen und Zusammenarbeit
kommt von Ehrlichkeit.

NACHRICHT

Welche Prozesse muss ein MID-Energiezähler durchlaufen, um die Standards zu erfüllen?

Jul 25,2024

Um die MID-Standards (Measuring Instruments Directive) in......

Wie lässt sich der Multifunktions-Energiezähler in Smart-Grid-Systeme integrieren?

Jul 18,2024

Die Integration eines Multifunktions-Energiezählers in Sm......

Welche Arten von Sensoren werden im Multifunktions-Energiezähler zur Erfassung elektrischer Parameter verwendet?

Jul 11,2024

Multifunktions-Energiezähler nutzen verschiedene Arten vo......

Was ist das Messprinzip des ETL-Energiezählers zur Berechnung des Energieverbrauchs?

Jul 05,2024

Das Messprinzip eines ETL-Energiezählers (Electronic Tota......

Wie funktioniert ein einphasiger MID-Energiezähler in einem elektrischen Haushaltssystem?

Jun 24,2024

Ein einphasiger MID-Energiezähler (Messgeräterichtlinie) ......

Wie trägt die Lademessung von Elektrofahrzeugen zur Optimierung des Energieverbrauchs bei?

Jun 20,2024

Die Lademessung von Elektrofahrzeugen spielt in mehrfache......

Branchenwissen



Was sind die Verwendungszwecke von Dreiphasiger Multifunktions-Energiezähler ?
Ein dreiphasiger Multifunktions-Energiezähler ist ein Gerät, das zur Messung und Überwachung des Stromverbrauchs in dreiphasigen elektrischen Systemen verwendet wird. Hier sind einige der häufigsten Verwendungszwecke eines dreiphasigen Multifunktions-Energiezählers:
Abrechnung und Energiemanagement: Der Zähler wird von Versorgungsunternehmen verwendet, um den Kunden die von ihnen verbrauchte Strommenge in Rechnung zu stellen. Es hilft Kunden auch dabei, ihren Energieverbrauch zu überwachen und Bereiche zu identifizieren, in denen sie ihren Verbrauch reduzieren können.
Analyse der Stromqualität: Das Messgerät kann die Qualität der Stromversorgung überwachen und analysieren, einschließlich Spannungsniveaus, Stromniveaus, Frequenz und Leistungsfaktor. Diese Informationen können verwendet werden, um potenzielle Probleme mit der Stromversorgung zu identifizieren und Korrekturmaßnahmen zu ergreifen.
Lastüberwachung: Das Messgerät kann die elektrische Last auf jeder der drei Phasen messen und Informationen über die von jeder Last verbrauchte Strommenge liefern. Dies kann nützlich sein, um Überlastbedingungen zu identifizieren, Lasten über die Phasen hinweg auszugleichen und den Stromverbrauch zu optimieren.
Überwachung erneuerbarer Energien: Der Zähler kann die Produktion und den Verbrauch erneuerbarer Energiequellen wie Solar- und Windenergie überwachen und Informationen zur Nettoenergiebilanz liefern.
Überwachung der Energieeffizienz: Das Messgerät kann dabei helfen, Energieineffizienzen in einem Gebäude oder einer Anlage zu erkennen und so gezielte Energiesparmaßnahmen umzusetzen.
Ein dreiphasiger Multifunktions-Energiezähler ist ein vielseitiges und wichtiges Werkzeug zur Verwaltung und Überwachung des Stromverbrauchs in einer Reihe von Anwendungen.
So pflegen Sie es Dreiphasiger Multifunktions-Energiezähler ?
Die Wartung eines dreiphasigen Multifunktions-Energiezählers umfasst mehrere Schritte, darunter:
Regelmäßige Reinigung: Das Messgerät sollte regelmäßig gereinigt werden, um Schmutz und Ablagerungen zu entfernen, die sich auf seiner Oberfläche ansammeln könnten. Dies kann mit einem weichen Tuch oder einer Bürste erfolgen. Vermeiden Sie die Verwendung von Wasser oder anderen Reinigungsmitteln, da diese das Messgerät beschädigen können.
Kalibrierung: Die Kalibrierung ist unerlässlich, um eine genaue Messung des Energieverbrauchs sicherzustellen. Es wird empfohlen, das Messgerät jährlich oder gemäß den Anweisungen des Herstellers zu kalibrieren.
Auf Manipulation prüfen: Überprüfen Sie das Messgerät regelmäßig auf Anzeichen von Manipulation oder Beschädigung, wie z. B. beschädigte Siegel oder Kabel. Wenn Sie solche Probleme bemerken, wenden Sie sich zur weiteren Untersuchung an einen qualifizierten Elektriker.
Genauigkeit überprüfen: Es ist wichtig, die Genauigkeit der Zählerstände regelmäßig anhand eines Referenzstandards zu überprüfen. Dies kann von einem qualifizierten Elektriker oder einem autorisierten Serviceanbieter durchgeführt werden.
Halten Sie die Umgebung sauber: Stellen Sie sicher, dass der Bereich um das Messgerät sauber und frei von Hindernissen oder Unordnung ist. Dies trägt dazu bei, eine ordnungsgemäße Belüftung sicherzustellen und eine Überhitzung des Messgeräts zu verhindern.
Führen Sie regelmäßige Inspektionen durch: Es ist wichtig, das Messgerät regelmäßig zu überprüfen, um sicherzustellen, dass es ordnungsgemäß funktioniert. Dazu gehört auch die Überprüfung der Verkabelung und Anschlüsse auf Anzeichen von Abnutzung oder Beschädigung.
Wenn Sie diese Schritte befolgen, können Sie sicherstellen, dass Ihr dreiphasiger Multifunktions-Energiezähler in gutem Betriebszustand bleibt und weiterhin genaue Messwerte des Energieverbrauchs liefert.
