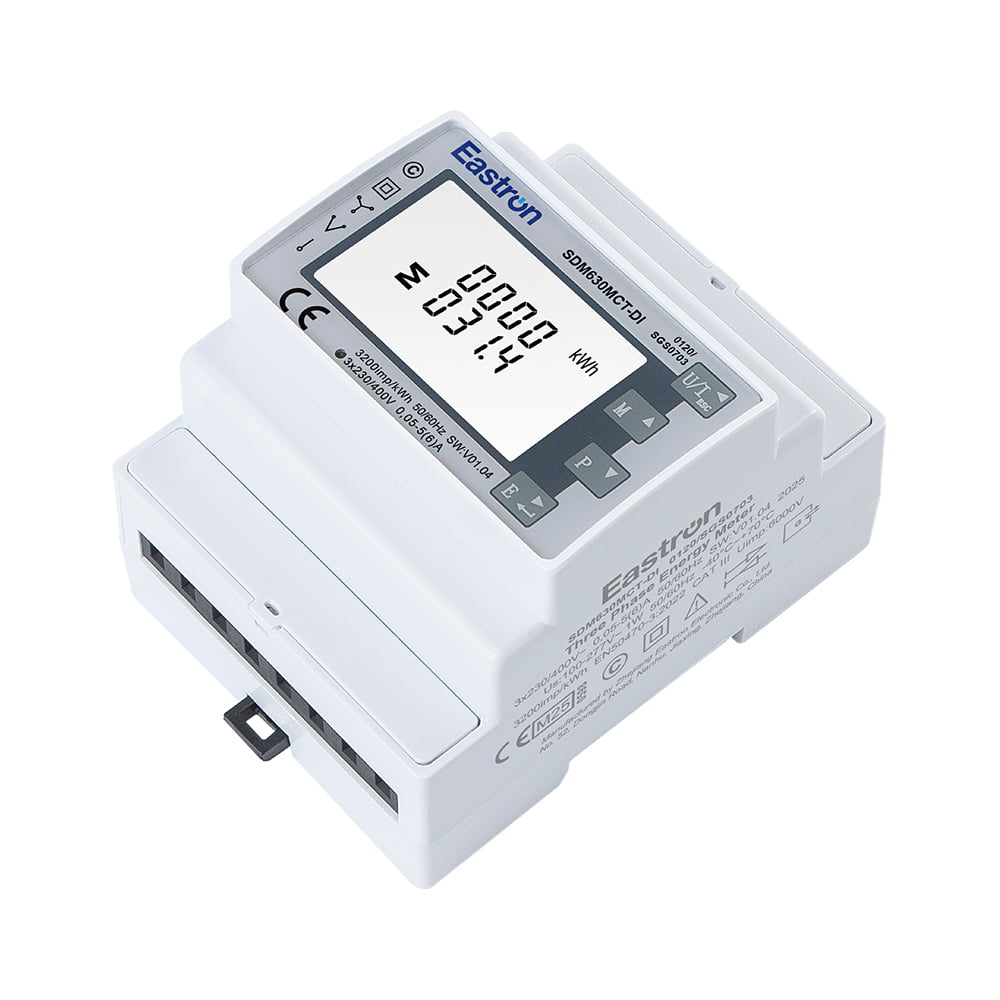

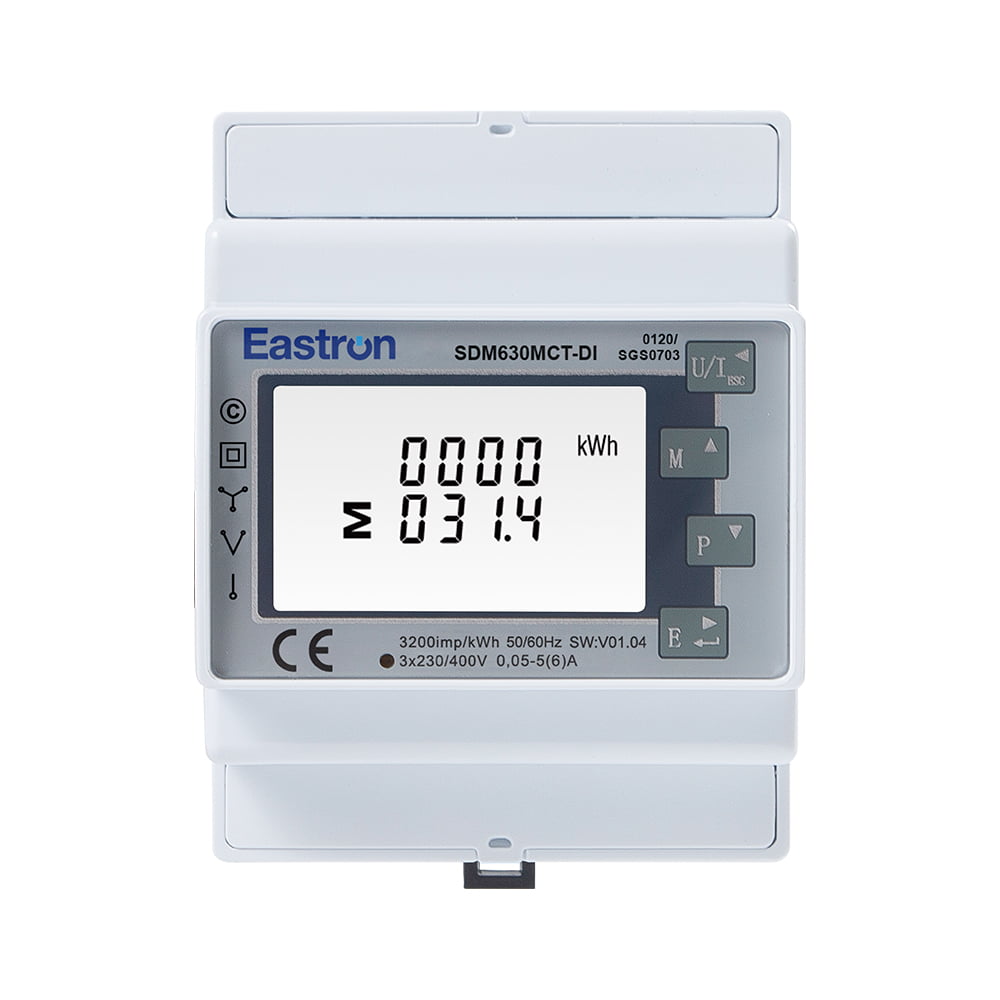

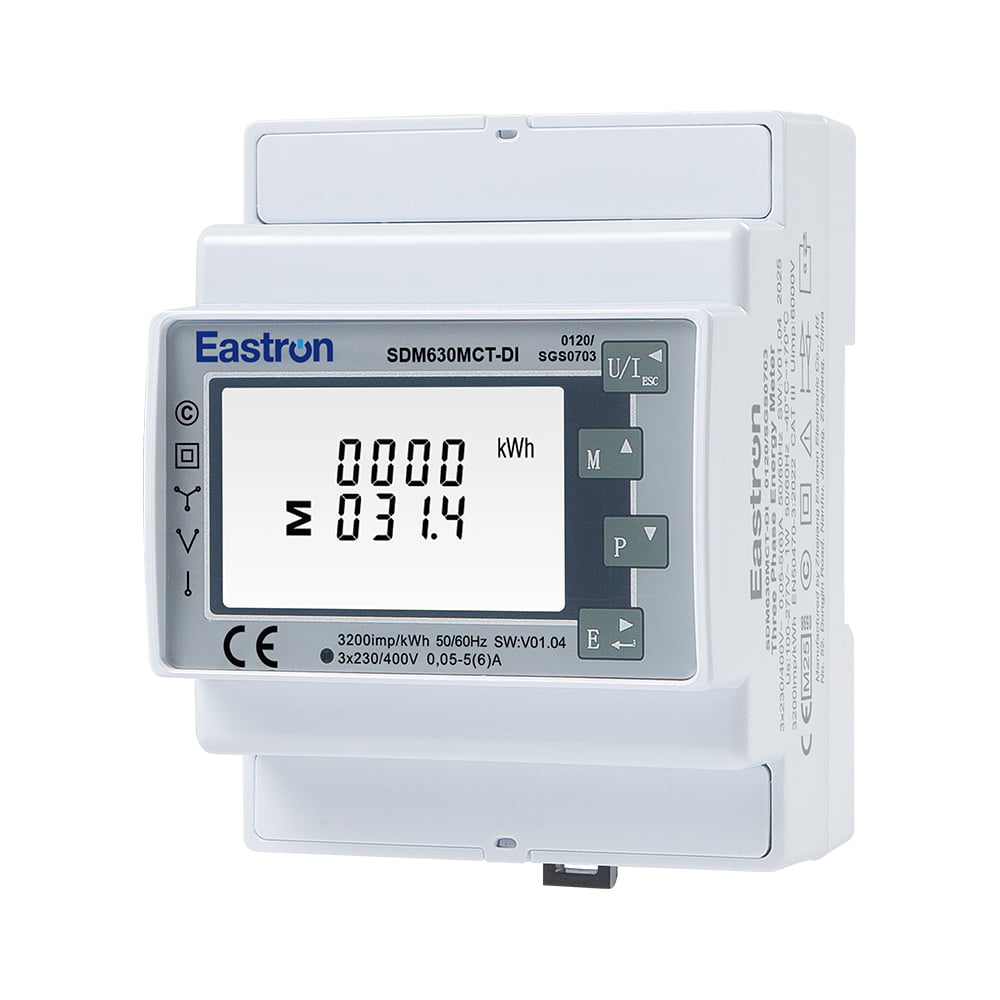

SDM630MCT-DI

CT-gesteuerter, digitaler Eingang, RS485, DIN-Schiene, dreiphasig, UL-Energiezähler

  • UL-zertifiziert
  • CT- und PT-operiert
  • Arbeiten Sie mit 1P2W/1P3W/3P3W/3P4W
  • 4 Module 72 mm breit
  • Mehrfachmessung: kWh, kVarh, W, Var, VA, PF, Hz, dmd, V usw.
  • Bidirektionale Messung
  • 2 digitale Eingänge
  • RS485 Modbus
Der SDM630MCT-DI ist ein dreiphasiger UL-Energiezähler mit CT-Betrieb und digitalem Eingang, RS485-Din-Schiene. Dieses Gerät misst und zeigt die Eigenschaften von 1P2W-, 1P3W-, 3P3W- und 3P4W-Netzwerken an. Zu den Messparametern gehören Spannung (V), Strom (A), Frequenz (Hz), Leistung (kW/kVA/kVAr), Leistungsfaktor (PF), importierte, exportierte und Gesamtenergie (kWh/kVArh).
SDM630MCT-DI verfügt außerdem über eine vollständige Kommunikationsfähigkeit mit integrierten RS485-Modbus-RTU-Ausgängen und 2 digitalen Eingängen.
Die erforderlichen Stromeingänge werden über 1A/5A-Ausgangsstromwandler (CT) bereitgestellt. Dieses Messgerät kann für den Betrieb mit einer Vielzahl von Stromwandlern konfiguriert werden, was dem Gerät einen breiten Einsatzbereich verleiht. Die Konfiguration ist passwortgeschützt.
SDM630MCT-DI wurde als den Anforderungen von UL 61010 entsprechend bewertet und zertifiziert.

Elektrische Eigenschaften

Art der Messung

RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)

Messgenauigkeit

Spannung

±0,5 %

Aktuell

±0,5 %

Häufigkeit

±0,2 %

Leistungsfaktor

±1 %

Wirkleistung

±1 %

Blindleistung

±1 %

Scheinbare Leistung

±1 %

Aktive Energie

Klasse 0,5S IEC 62053-22

Blindenergie

Klasse 2 IEC62053-23

Eingabe und Ausgabe

Eingabe

Aktuell

CT Sekundär

1A/5A

CT Primär

1-9999A

Min. Strom

0,05A

Anlaufstrom

5mA

Spannung

Nennspannung (Un)

3 x 230/400 V Wechselstrom

Spannungsbereich

100-277V AC (L-N)

173-480 V AC (L-L)

Ausgabe

SDM630MCT-DI

2 digitale Eingänge  RS485 Modbus

RS485-Modbus-Kommunikation

Kommunikationsadresse

1~247

Übertragungsentfernung

Maximal 1000 m

Übertragungsgeschwindigkeit

2400 bps ~ 38400 bps

Parität

Keine (Standard), Ungerade, Gerade

Stoppbits

1 oder 2

Reaktionszeit

<100 mS

Verdrahtung und Abmessungen [mm:]

Verdrahtung und Abmessungen [mm:]

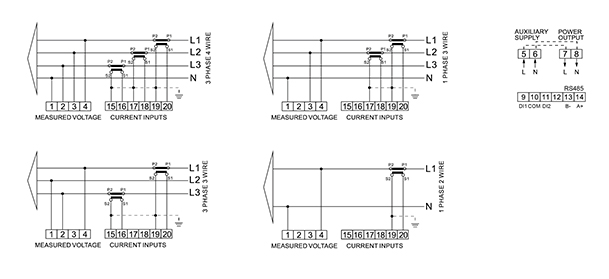

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen
