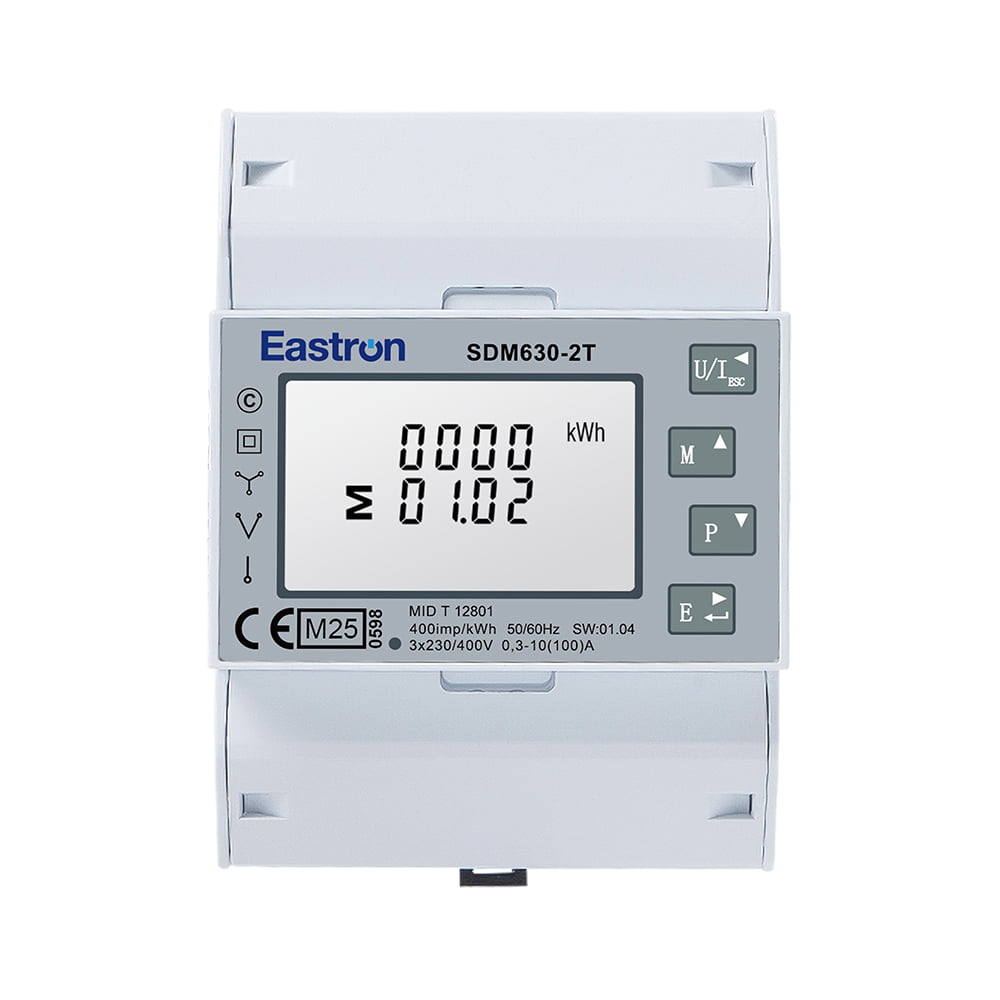

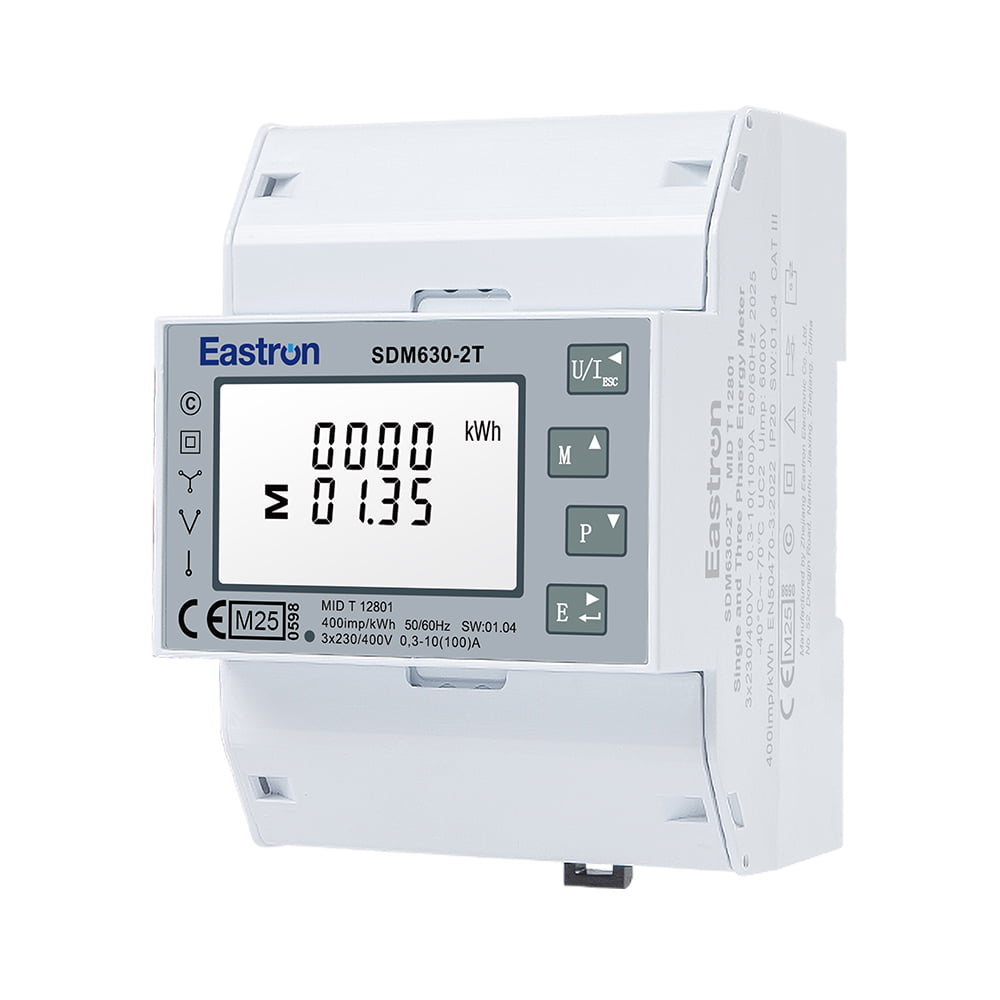

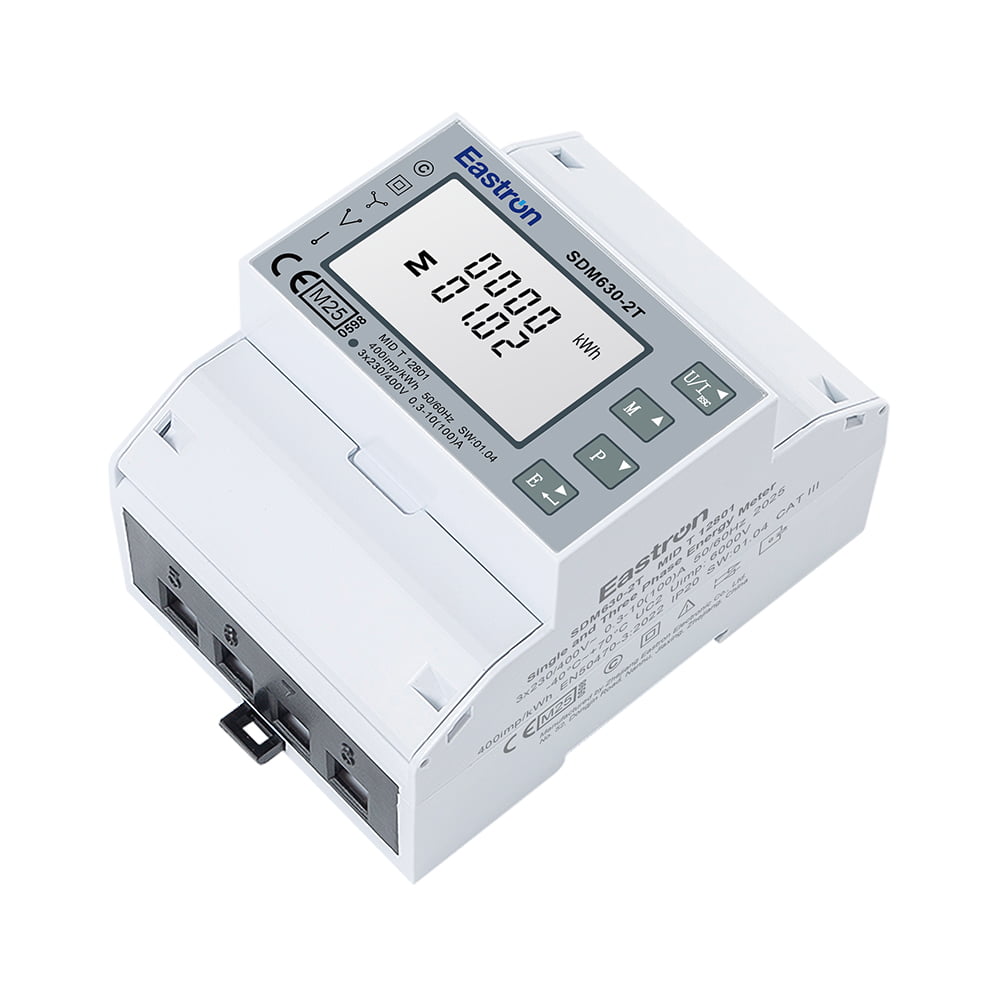

SDM630-2T

Duale Stromquelle, RS485, Modbus, DIN-Schiene, dreiphasig, UL-Energiezähler

Max. 100A Direktlast
Arbeiten Sie mit 3P4W/3P3W/1P2W
4 Module 72 mm breit
Mehrfachmessung: kWh, kVarh, W, Var, VA, V, A, PF, THD, Hz, DMD usw.
Bidirektionale Messung
2 Impulsausgänge
RS485 Modbus
2 Tarife verfügbar (Dual Power Source)
UL-zertifiziert

Kontakt Anfrage PDF Herunterladen

+86-400-996-9296

[email protected]

SDM630-2T ist ein dreiphasiger UL-Energiezähler mit RS485-Modbus-DIN-Schiene und zwei Tarifen.

Das Gerät misst und zeigt die Eigenschaften von 1p2w-, 3p3w- und 3p4w-Versorgungen an, einschließlich Spannung, Frequenz, Strom, Leistung, Wirk- und Blindenergie, importiert oder exportiert. Energie wird in kWh, kVArh gemessen. Der maximale Bedarfsstrom kann über voreingestellte Zeiträume von bis zu 60 Minuten gemessen werden.

Seine Dual-Source-Messfunktion (2 Tarife) ermöglicht die Messung der Energie sowohl vom Netz als auch vom Generator.

Es wurde bewertet und zertifiziert, dass es die UL-Anforderungen erfüllt.

Elektrische Eigenschaften
Art der Messung	RMS einschließlich Oberschwingungen im dreiphasigen Wechselstromsystem (3P, 3P N)
Messgenauigkeit	Spannung	±0,5 %
	Aktuell	±0,5 %
	Häufigkeit	±0,2 %
	Leistungsfaktor	±1 %
	Wirkleistung	±1 %
	Blindleistung	±1 %
	Scheinbare Leistung	±1 %
	Aktive Energie	Klasse 1/0,5 IEC 62053-21 Klasse B/C EN50470-3
	Blindenergie	Klasse 2 IEC62053-23

Eingabe und Ausgabe
Eingabe	Aktuell	Nennstrom (Ib/Iref)	10A
		Maximaler Strom (Imax.)	100A
		Min. Strom (Imin.)	0,3A
		Anlaufstrom	40mA
	Spannung	Nennspannung (Un)	3*230/400V Wechselstrom
		Spannungsbereich	100 - 277 V AC (L-N) 100 bis 480 V AC (L-L)
Ausgabe	SDM630-P	2 Impulsausgänge für imp/exp. Energie
	SDM630-M / MT	2 Impulsausgänge RS485 Modbus
	SDM630-MB	2 Impulsausgänge M-Bus EN13757
	SDM630-2T	2 Impulsausgänge RS485 Modbus 2 Tarife (doppelte Stromquelle)
	SDM630-MB-2T	2 Impulsausgänge M-Bus EN13757 2 Tarife (Dual Power Source)
	SDM630-DI	2 Impulsausgänge, RS485-Modbus-Digitaleingang

RS485-Modbus-Kommunikation
Kommunikationsadresse	1~247
Übertragungsentfernung	Maximal 1000 m
Übertragungsgeschwindigkeit	2400 bps ~ 38400 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2
Reaktionszeit	<100 mS

M-Bus EN13757-3-Kommunikation
Kommunikationsadresse	1~250
Übertragungsentfernung	Maximal 1000 m
Baudrate	300 bps ~ 9600 bps
Parität	Keine (Standard), Ungerade, Gerade
Stoppbits	1 oder 2

Verdrahtung und Abmessungen [mm:]

Schaltplan

Verdrahtung und Abmessungen [mm:]

Abmessungen
